Основные гидролинии (1) — HITACHI ZX200LC-5G

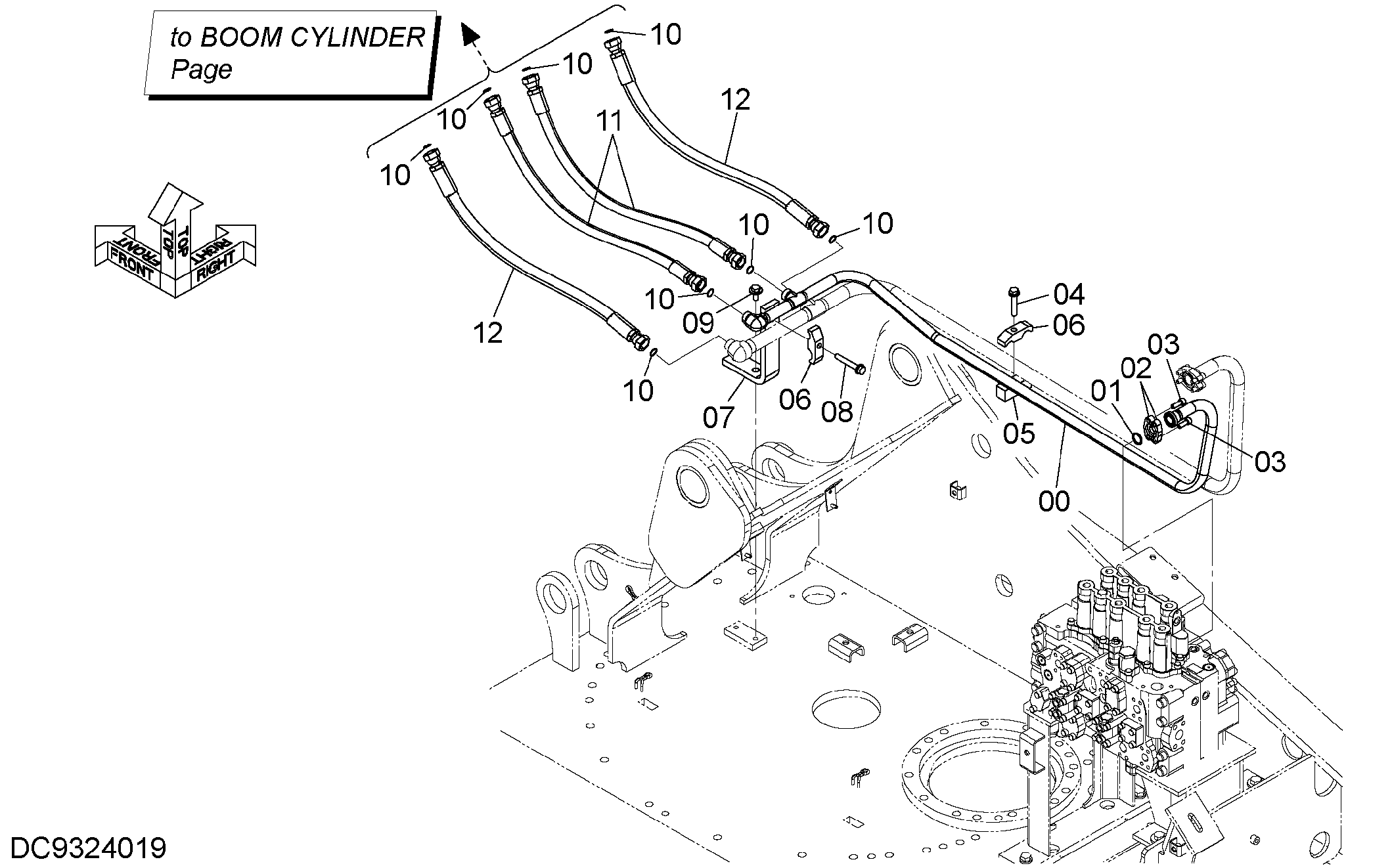

Заводская схема «Основные гидролинии (1)» для HITACHI ZX200LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8125290 | Трубка | 1 |
| 01 | 971489 | Уплотнительное кольцо | 1 |
| 02 | 986910 | Разъёмный фланец | 2 |
| 03 | J781030 | Болт с внутренним шестигранником | 4 |
| 04 | J271270 | Болт с шайбой | 1 |
| 04A | J901270 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4209157 | Седло винта | 1 |
| 06 | 4153488 | Хомут трубки | 2 |
| 07 | 9766968 | Кронштейн | 1 |
| 08 | J271285 | Болт с шайбой | 1 |
| 08A | J901285 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | J281230 | Болт с шайбой | 2 |
| 09A | J901230 | Болт | 1 |
| 09B | 4249324 | Шайба | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 8 |
| 11 | 4642488 | Шланг | 2 |
| 12 | 4249339 замена: 4684785 | Шланг | 2 |
| 12 | 4684785 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
