Трубопроводы системы смазки (2) — HITACHI ZX200LC-3G

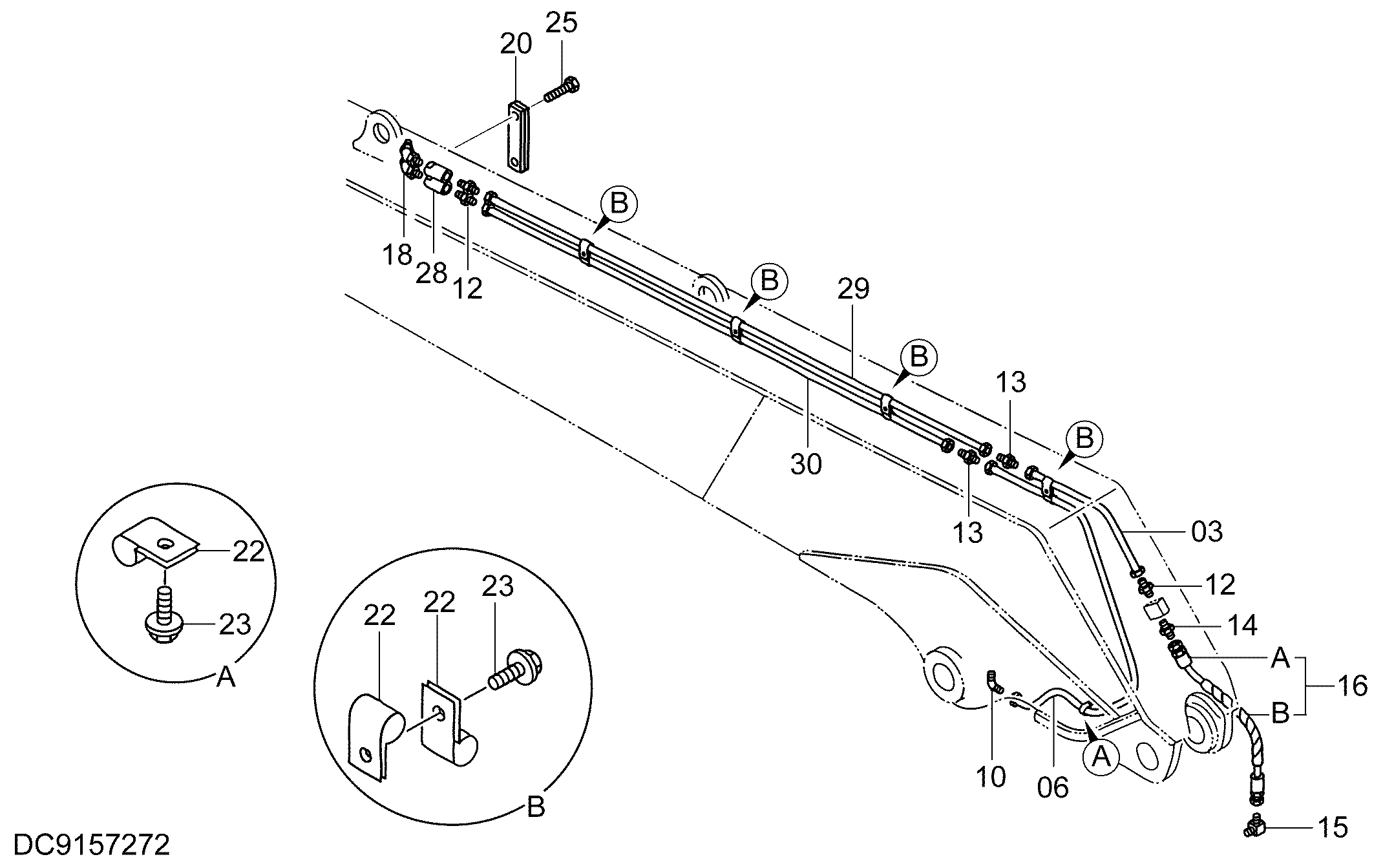

Заводская схема «Трубопроводы системы смазки (2)» для HITACHI ZX200LC-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4366387 | Трубка | 1 |
| 06 | 4379416 | Трубка | 1 |
| 10 | 4130174 | Штуцер трубки | 1 |
| 12 | 4130169 | Штуцер трубки | 3 |
| 13 | 4130192 | Штуцер трубки | 2 |
| 14 | 4154651 | Адаптер | 1 |
| 15 | 4154656 | Угловой штуцер | 1 |
| 16 | 9114956 | Шланг в сборе | 1 |
| 16A | 4213825 | Нейлоновый шланг | 1 |
| 16B | 4276481 | Защитный кожух | 1 |
| 18 | J75581 | Пресс-маслёнка | 2 |
| 20 | 4054024 | Хомут | 1 |
| 22 | 4000854 | Зажим трубка | 9 |
| 23 | J260612 | Болт с шайбой | 5 |
| 23A | J900612 | Болт | 1 |
| 23B | A590106 | Плоская шайба | 1 |
| 25 | J901040 | Болт | 2 |
| 28 | 4060162 | Адаптер | 2 |
| 29 | 3075310 | Трубка | 1 |
| 30 | 3075311 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200LC-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
