Бортовой редуктор — HITACHI ZX200-X

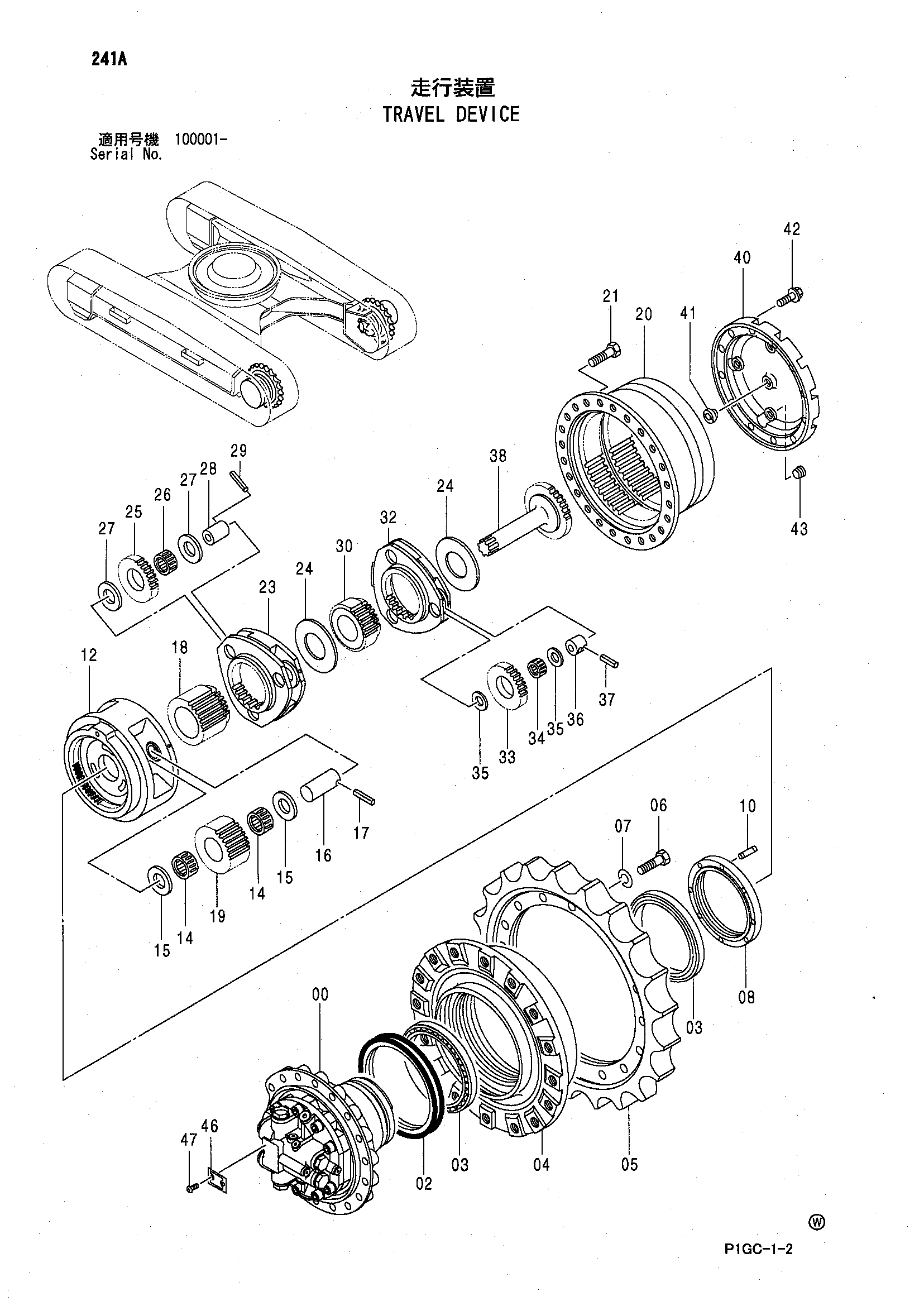

Заводская схема «Бортовой редуктор» для HITACHI ZX200-X. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9170996 замена: 9195447	Бортовой редуктор	2
	9195447	Бортовой редуктор	2
00	9168003 замена: 9195451	Гидромотор	1
00	9234034 замена: 9237802	Гидромотор	1
00	9195451	Гидромотор	1
00	9237802	Гидромотор	1
02	4114753	Комплект уплотнений	1
03	4246793	Роликовый подшипник	2
04	1025833	Барабан	1
05	1018740	Звёздочка	1
06	J932055	Болт	16
07	A590920	Пружинная шайба	16
08	3086531	Гайка	1
10	4436242	Установочный штифт	1
12	1025875	Водило	1
14	4438593	Игольчатый подшипник	6
15	4284521	Упорная пластина	6
16	4315838	Палец	3
17	4116309	Пружинный штифт	3
18	3082156	Солнечная шестерня	1
19	3084353	Планетарная шестерня	3
20	1025787	Коронная шестерня	1
21	J931640	Болт	24
23	2042432	Водило	1
24	4401293	Проставка	2
25	3082155	Планетарная шестерня	3
26	4438592	Игольчатый подшипник	3
27	4192982	Упорная пластина	6
28	4402086	Палец	3
29	4192020	Пружинный штифт	3
30	3082149	Солнечная шестерня	1
32	1025826	Водило	1
33	3082148	Планетарная шестерня	3
34	4387383	Игольчатый подшипник	3
35	4192910	Упорная пластина	6
36	4210853	Палец	3
37	4173093	Пружинный штифт	3
38	2042351	Вал проп.	1
40	2034833	Крышка	1
41	4285323	Стопорный палец	1
42	J011230 замена: 4609016	Болт с шайбой	12
42	4609016	Болт с шайбой	12
43	4245797	Пробка	3
47	M492564	Приводной винт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
