Пилотные гидролинии (2) — HITACHI ZX200-X

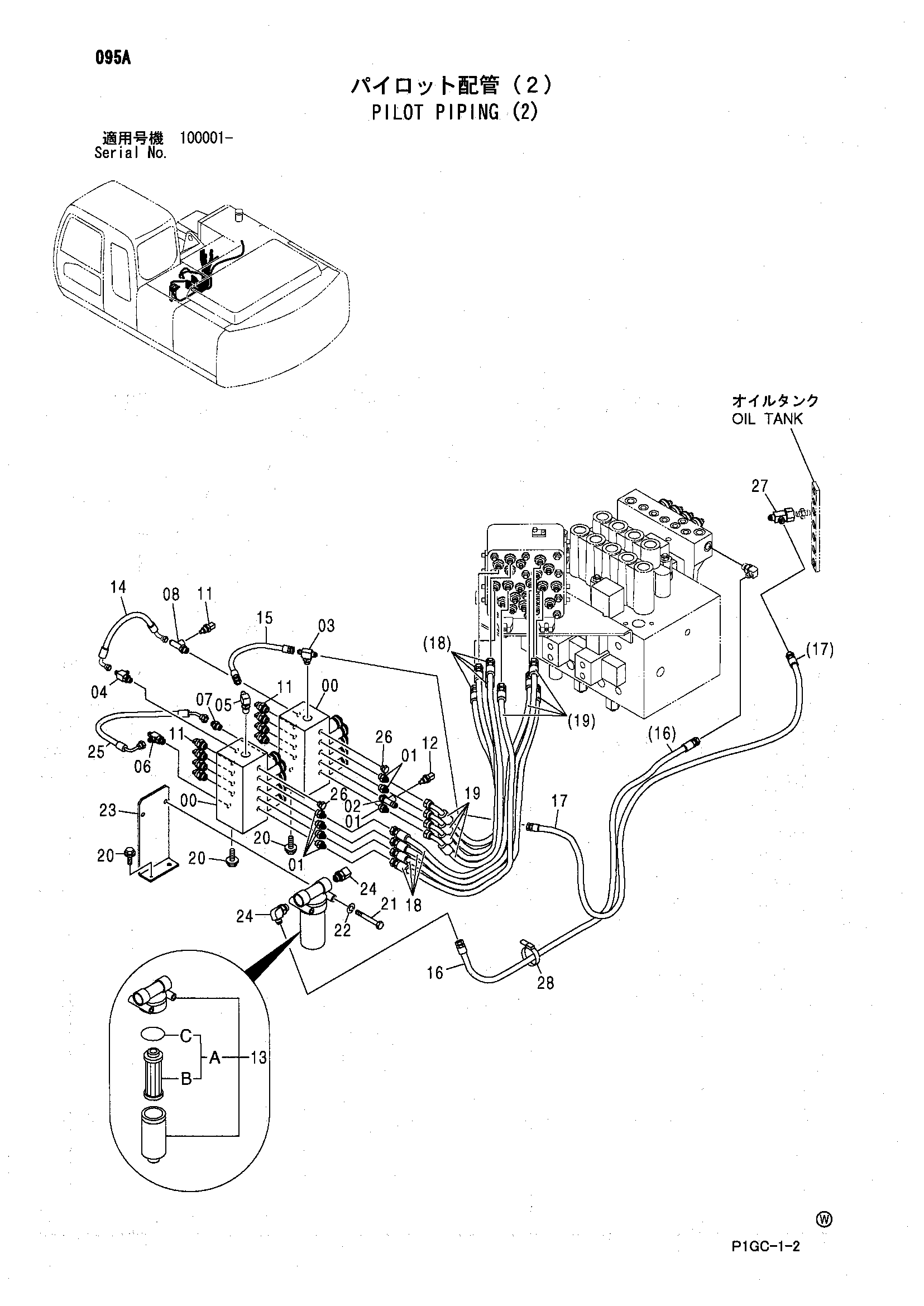

Заводская схема «Пилотные гидролинии (2)» для HITACHI ZX200-X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4410131 | Электромагнитный клапан | 2 |
| 01 | 4200466 | Адаптер | 7 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4359428 | Тройник | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4208472 | Тройник | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4205363 | Тройник | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4154671 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4207300 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4200467 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4426086 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4436535 | Датчик давления | 9 |
| 12 | 4333200 | Датчик | 1 |
| 13 | 4431929 | Масляный фильтр | 1 |
| 13A | 4485506 | Фильтрующий элемент | 1 |
| 13B | 4485507 | Фильтрующий элемент | 1 |
| 13C | A811060 | Уплотнительное кольцо | 1 |
| 14 | 4219315 | Шланг | 1 |
| 15 | 4269831 | Шланг | 1 |
| 16 | 4234397 | Шланг | 1 |
| 17 | 4258889 | Шланг | 1 |
| 18 | 4286502 | Шланг | 4 |
| 19 | 4313344 | Шланг | 4 |
| 20 | J021025 | Болт с шайбой | 8 |
| 20 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 21 | J901004 | Болт | 2 |
| 22 | A590910 | Пружинная шайба | 2 |
| 23 | 9756861 | Кронштейн | 1 |
| 24 | A852343 | Угловой штуцер | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4413193 | Шланг | 1 |
| 26 | 4092534 | Пробка | 2 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4246672 | Соединительный штуцер | 1 |
| 28 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
