Основные гидролинии (2) — HITACHI ZX200-X

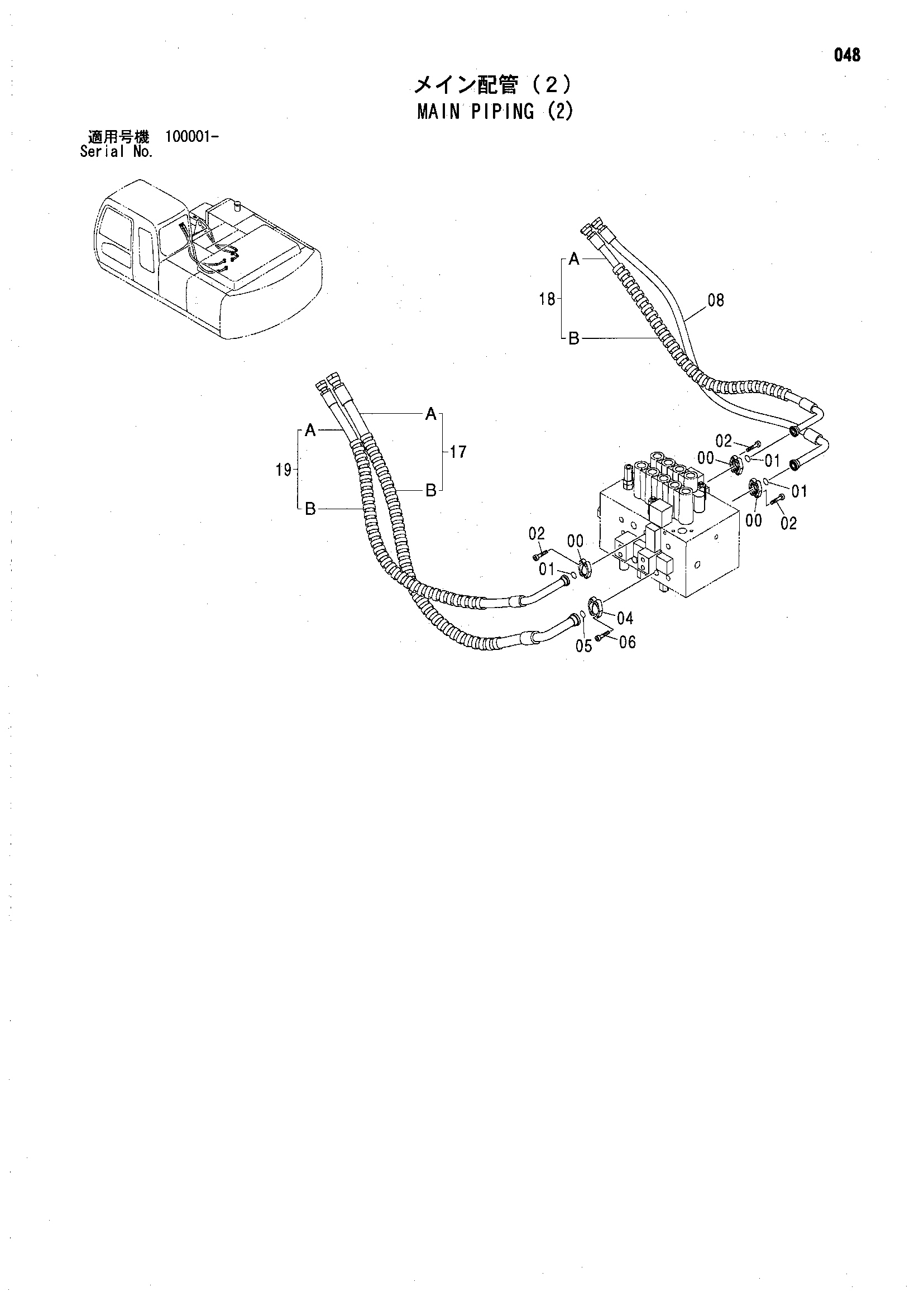

Заводская схема «Основные гидролинии (2)» для HITACHI ZX200-X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 6 |
| 01 | 971489 | Уплотнительное кольцо | 3 |
| 02 | J781030 | Болт с внутренним шестигранником | 12 |
| 04 | 962453 | Разъёмный фланец | 2 |
| 05 | 966993 | Уплотнительное кольцо | 1 |
| 06 | J781030 | Болт с внутренним шестигранником | 4 |
| 08 | 4410314 | Шланг | 1 |
| 17 | 9194589 | Шланг в сборе | 1 |
| 17A | 4413856 | Шланг | 1 |
| 17B | 4327294 | Защитный кожух | 4 |
| 18 | 9194590 | Шланг в сборе | 1 |
| 18A | 4413858 | Шланг | 1 |
| 18B | 4327294 | Защитный кожух | 4 |
| 19 | 9196116 | Шланг в сборе | 1 |
| 19A | 4413854 | Шланг | 1 |
| 19B | 4327294 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
