Гидроцилиндр ковша — HITACHI ZX200-X

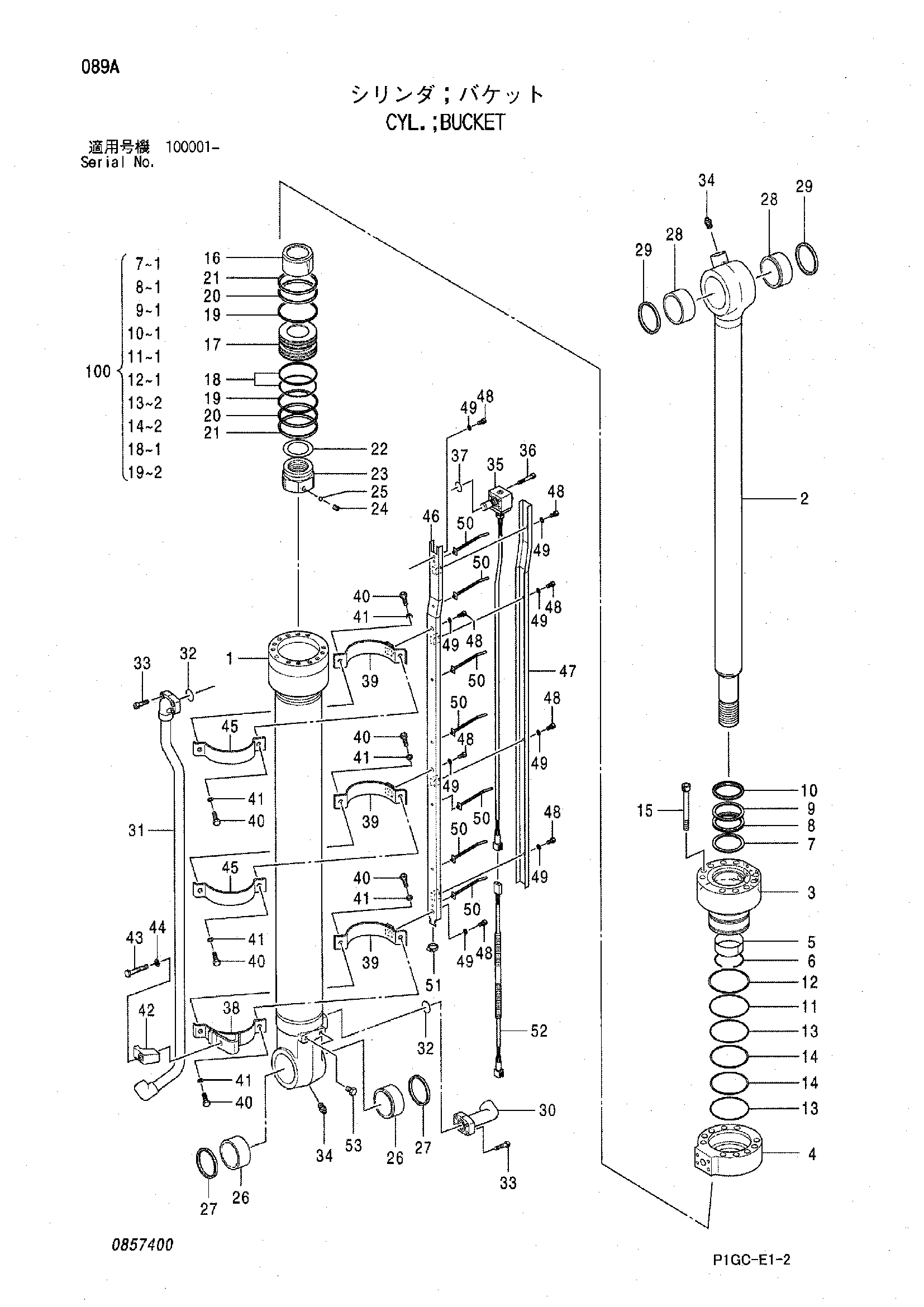

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX200-X. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4431965	Гидроцилиндр ковша	1
1	0857201	Труба гидроцилиндра	1
2	0857401	Шток поршня	1
3	0857402	Головка гидроцилиндра	1
4	0857403	Проставка	1
5	0309304	Втулка	1
6	0208604	Стопорное кольцо	1
7	0789206	Кольцо	1
8	0208605	U-образная манжета	1
9	0208606	Опорное кольцо	1
10	0667006	Грязесъёмное кольцо	1
11	A811115	Уплотнительное кольцо	1
12	0261310	Опорное кольцо	1
13	A811110	Уплотнительное кольцо	2
14	0310904	Опорное кольцо	2
15	0417411	Болт с внутренним шестигранником	10
16	0789207	Амортизирующий подшипник	1
17	0686404	Поршень	1
18	0225614	Уплотнительное кольцо	1
19	0496605	Опорное кольцо	2
20	0686405	Направляющее кольцо	2
21	0310908	Кольцо	2
22	0309013	Регулировочная шайба	1
23	0788907	Гайка	1
24	0309011	Установочный винт	1
25	0111707	Стальной шарик	1
26	4352400	Втулка пальца	2
27	0857404	Грязесъёмное кольцо	2
28	4352398	Втулка пальца	2
29	0815901	Грязесъёмное кольцо	2
30	0309312	Соединение	1
31	0857405	Трубка	1
32	4506430	Уплотнительное кольцо	2
33	0158855	Болт с внутренним шестигранником	8
34	J75481	Пресс-маслёнка	2
35	0857406	Датчик	1
36	0187411	Болт с внутренним шестигранником	4
37	A810025	Уплотнительное кольцо	1
38	0857407	Лента	1
39	0857408	Лента	3
40	0857409	Болт	6
41	0325913	Шайба	6
42	0309021	Держатель	1
43	0667013	Болт	1
44	0208516	Пружинная шайба	1
45	0857410	Лента	2
46	0857411	Крышка	1
47	0857412	Крышка	1
48	0857413	Болт с внутренним шестигранником	8
49	0857414	Пружинная шайба	8
50	0857415	Лента	7
51	0857416	Лента	1
52	0857417	Трос	1
53	0409110	Болт	2
100	4487319	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
