Рычаг электрический (передний и поворот) — HITACHI ZX200-X

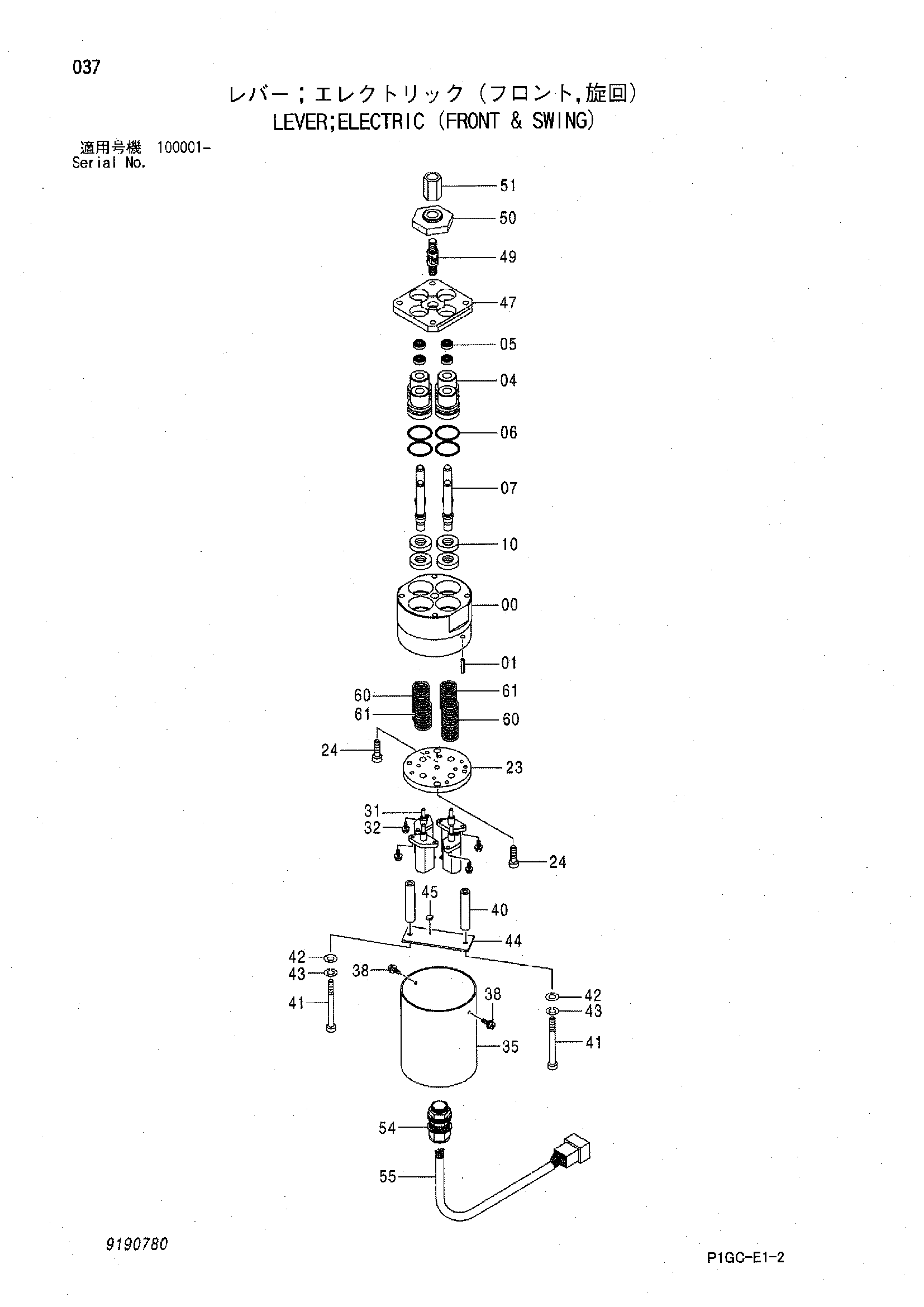

Заводская схема «Рычаг электрический (передний и поворот)» для HITACHI ZX200-X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9190780 замена: 9195304 | Рычаг электрический | 1 | |
| 00 | 2045158 | Корпус | 1 |
| 01 | 4515041 | Пружинный штифт | 1 |
| 04 | 3086308 | Втулка | 4 |
| 05 | 4421548 | Масляное уплотнение | 4 |
| 06 | A810025 | Уплотнительное кольцо | 4 |
| 07 | 9752930 | Толкатель | 4 |
| 10 | 4421543 | Направляющая пружины | 4 |
| 23 | 3086309 | Крышка | 1 |
| 24 | J780820 | Болт с внутренним шестигранником | 2 |
| 31 | 4446547 | Потентиометер | 4 |
| 32 | J450410 | Винт с шайбой | 8 |
| 35 | 8079468 | Крышка концевой | 1 |
| 38 | J460510 | Винт с шайбой | 2 |
| 40 | 4423309 | Опора | 2 |
| 41 | J780665 | Болт с внутренним шестигранником | 2 |
| 42 | A590106 | Плоская шайба | 2 |
| 43 | A590906 | Пружинная шайба | 2 |
| 44 | 4452504 | Плата принтед | 1 |
| 45 | 4410804 | Резистор | 1 |
| 47 | 4457061 | Пластина | 1 |
| 49 | 4335060 | Соединение универсальный | 1 |
| 50 | 4335044 | Кулачок | 1 |
| 51 | 4335046 | Соединение винт | 1 |
| 54 | 4446635 | Разъём | 1 |
| 55 | 3086795 | Жгут проводов | 1 |
| 60 | 4455552 | Пружина сжатия | 2 |
| 61 | 4455551 | Пружина сжатия | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
