Электрооборудование (2) — HITACHI ZX200-X

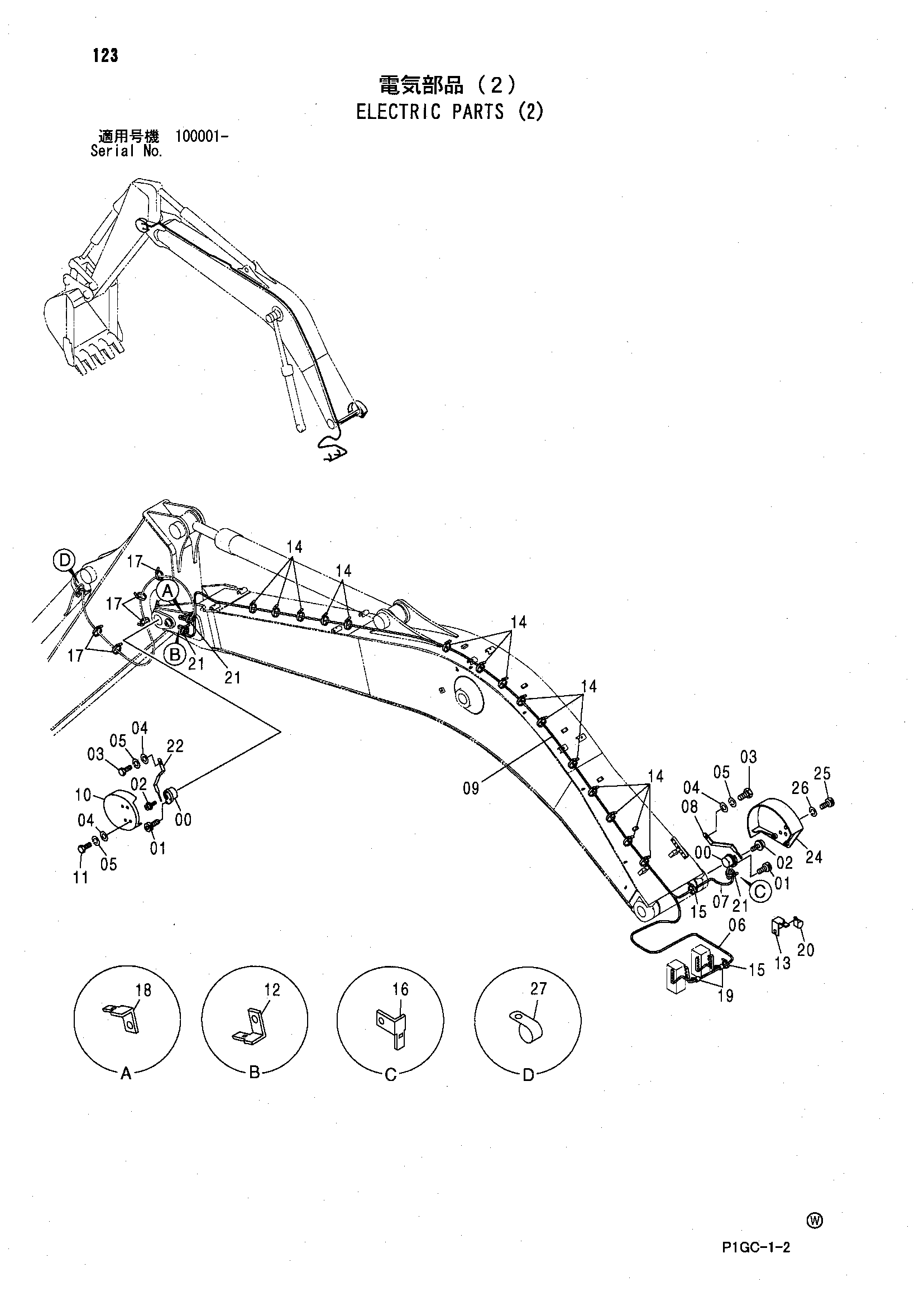

Заводская схема «Электрооборудование (2)» для HITACHI ZX200-X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4460932 | Датчик угла | 2 |
| 01 | J770625 замена: J780625 | Болт с внутренним шестигранником | 6 |
| 01 | J780625 | Болт с внутренним шестигранником | 6 |
| 02 | J460306 | Винт с шайбой | 2 |
| 03 | J901020 | Болт | 2 |
| 04 | A590110 | Плоская шайба | 6 |
| 05 | A590910 | Пружинная шайба | 6 |
| 06 | 1026532 | Жгут проводов | 1 |
| 07 | 3088484 | Жгут проводов | 1 |
| 08 | 3093112 | Рычаг | 1 |
| 09 | 3073071 | Жгут проводов | 1 |
| 10 | 8082015 | Крышка | 1 |
| 11 | J901065 | Болт | 4 |
| 12 | 4355515 | Кронштейн | 1 |
| 13 | 4257159 | Кронштейн | 1 |
| 14 | 4371049 | Ленточный зажим | 20 |
| 15 | 4055311 | Ленточный зажим | 10 |
| 16 | 4381930 | Кронштейн | 2 |
| 17 | 4373212 | Ленточный зажим | 7 |
| 18 | 4257159 | Кронштейн | 1 |
| 19 | 4190274 | Зажим | 2 |
| 20 | 4190253 | Зажим | 1 |
| 21 | 4055311 | Ленточный зажим | 3 |
| 22 | 3093111 | Рычаг | 1 |
| 24 | 8083317 | Крышка | 1 |
| 25 | J771040 замена: J781040 | Болт с внутренним шестигранником | 2 |
| 25 | J781040 | Болт с внутренним шестигранником | 2 |
| 26 | J252210 замена: A590910 | Пружинная шайба | 2 |
| 26 | A590910 | Пружинная шайба | 2 |
| 27 | 4190262 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
