Электрооборудование (1) — HITACHI ZX200-X

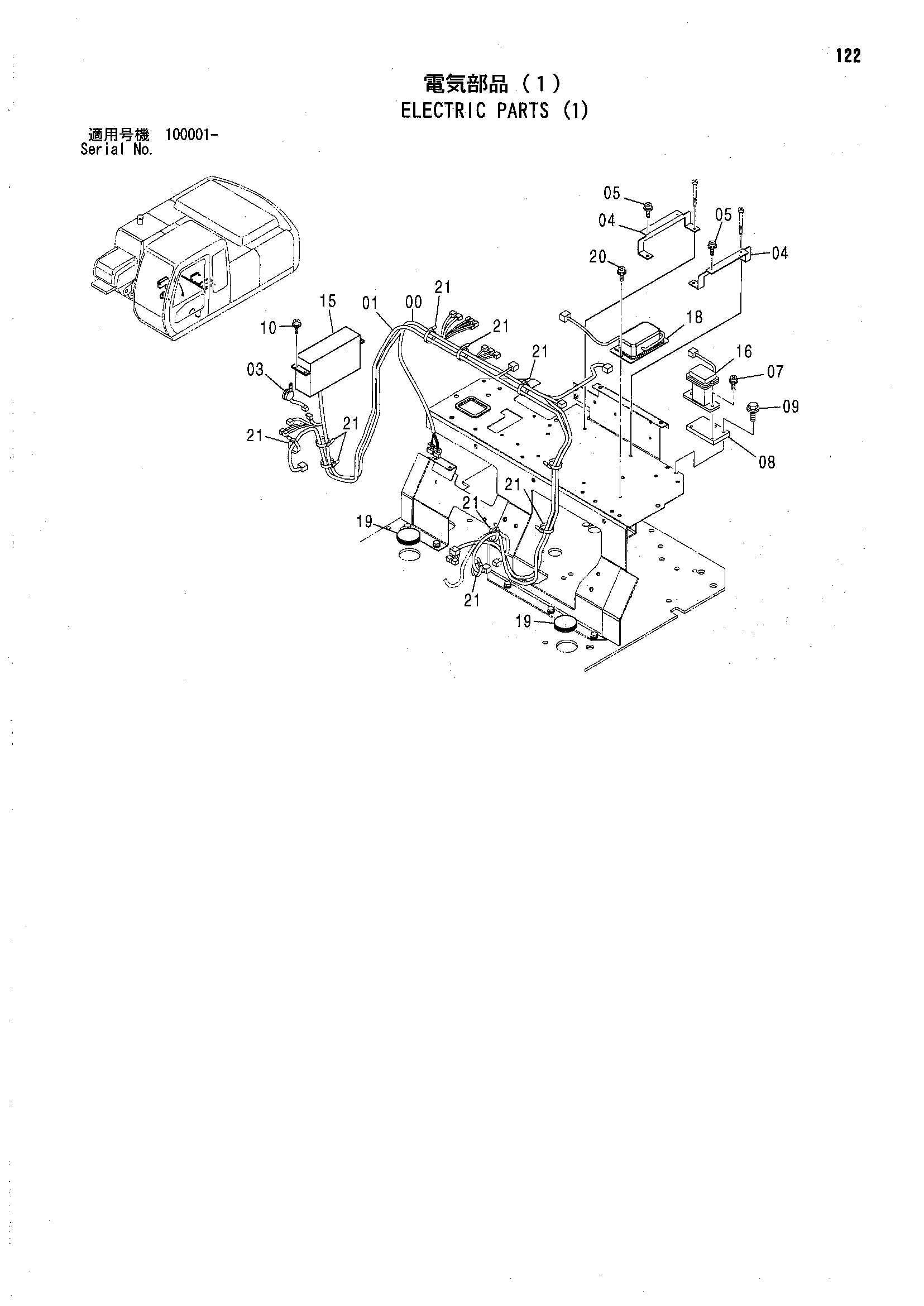

Заводская схема «Электрооборудование (1)» для HITACHI ZX200-X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0004085 | Жгут проводов | 1 |
| 01 | 2045682 | Жгут проводов | 1 |
| 03 | 4374009 | Зуммер | 1 |
| 04 | 8085512 | Кронштейн | 2 |
| 05 | J460620 | Винт с шайбой | 4 |
| 07 | J460616 | Винт с шайбой | 2 |
| 08 | 4459456 | Кронштейн | 1 |
| 09 | J020820 | Болт с шайбой | 2 |
| 09 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 10 | J460510 | Винт с шайбой | 4 |
| 15 | 4461364 | Контроллер | 1 |
| 16 | 4382267 | Датчик угла | 1 |
| 18 | 4450008 | Блок силовой | 1 |
| 19 | 4361148 | Резиновая втулка | 2 |
| 20 | J020820 | Болт с шайбой | 2 |
| 20 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 21 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
