Электрооборудование (C) — HITACHI ZX200-X

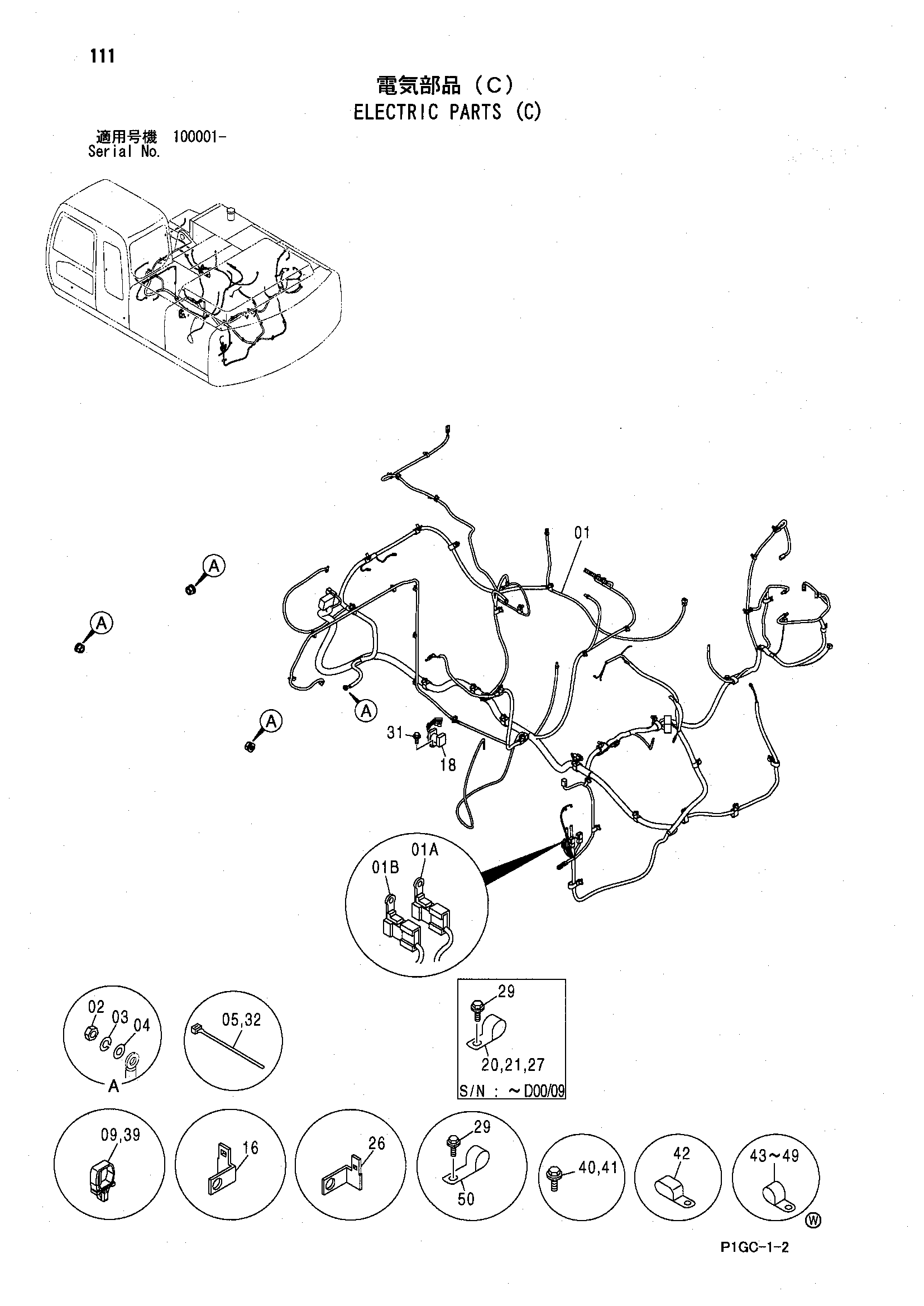

Заводская схема «Электрооборудование (C)» для HITACHI ZX200-X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 0003323 замена: 0004773 | Жгут проводов | 1 |
| 01 | 0004773 | Жгут проводов | 1 |
| 01A | 4423418 | Фусибле-линк | 1 |
| 01B | 4315323 | Фусибле-линк | 1 |
| 02 | J950010 | Гайка | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | 4055311 | Ленточный зажим | 6 |
| 09 | 4449250 | Зажим | 2 |
| 16 | 4257159 | Кронштейн | 1 |
| 18 | 4452158 | Реле | 1 |
| 20 | 4000855 | Зажим трубка | 1 |
| 21 | 4000857 | Зажим трубка | 1 |
| 26 | 4418301 | Кронштейн | 1 |
| 27 | 4000860 | Зажим трубка | 1 |
| 29 | J010616 | Болт с шайбой | 3 |
| 29 | J260616 замена: J900616 | Болт с шайбой | 3 |
| 31 | J010816 | Болт с шайбой | 2 |
| 31 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 32 | 4055312 | Ленточный зажим | 1 |
| 39 | 4449250 | Зажим | 7 |
| 39 | 4449250 | Зажим | 9 |
| 40 | J011030 | Болт с шайбой | 1 |
| 40 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 41 | J011020 | Болт с шайбой | 25 |
| 41 | J011020 | Болт с шайбой | 23 |
| 41 | J271020 замена: J901020 | Болт с шайбой | 23 |
| 42 | 4190282 | Зажим | 5 |
| 43 | 4190261 | Зажим | 5 |
| 43 | 4190261 | Зажим | 3 |
| 44 | 4190273 | Зажим | 7 |
| 46 | 4190263 | Зажим | 1 |
| 49 | 4190264 | Зажим | 5 |
| 50 | 4450494 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
