Электрооборудование (S) — HITACHI ZX200-X

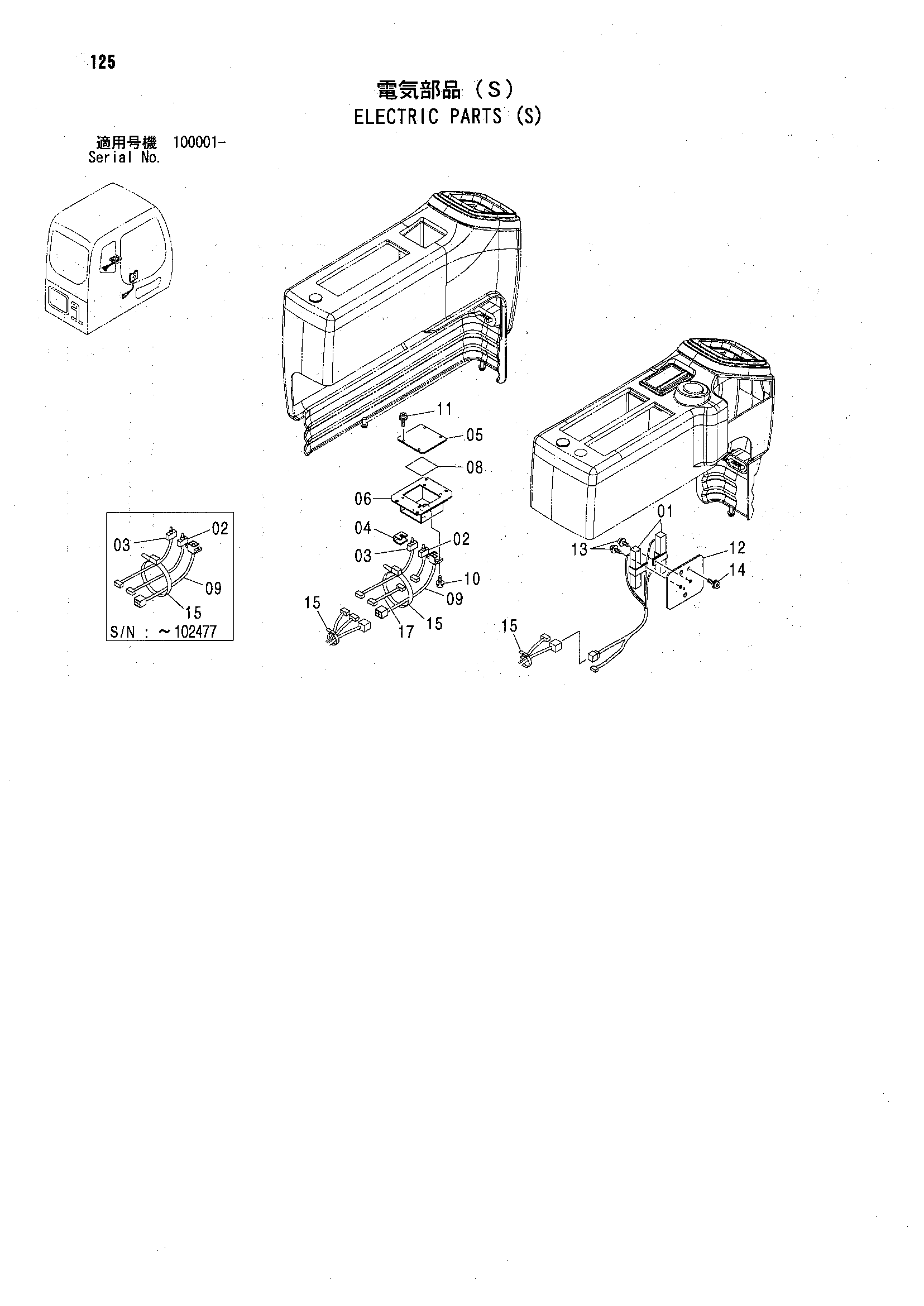

Заводская схема «Электрооборудование (S)» для HITACHI ZX200-X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4365704 | Резистор | 1 |
| 02 | 4362817 замена: 4617012 | Выключатель | 1 |
| 02 | 4617012 | Выключатель | 1 |
| 03 | 4359384 | Выключатель | 1 |
| 04 | 4462913 | Кронштейн | 1 |
| 05 | 4462912 | Кронштейн | 1 |
| 06 | 9757537 | Кронштейн | 1 |
| 08 | 4472364 | Информационная табличка | 1 |
| 09 | 4472365 | Разъём | 1 |
| 10 | J460310 | Винт с шайбой | 2 |
| 11 | J670408 | Винт с шайбой | 4 |
| 12 | 3094093 | Кронштейн | 1 |
| 13 | J670412 | Винт с шайбой | 2 |
| 14 | J670614 | Винт с шайбой | 2 |
| 15 | 4055312 | Ленточный зажим | 3 |
| 17 | 4641491 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
