PILOT PIPING ( F ) — HITACHI ZX200-HHE

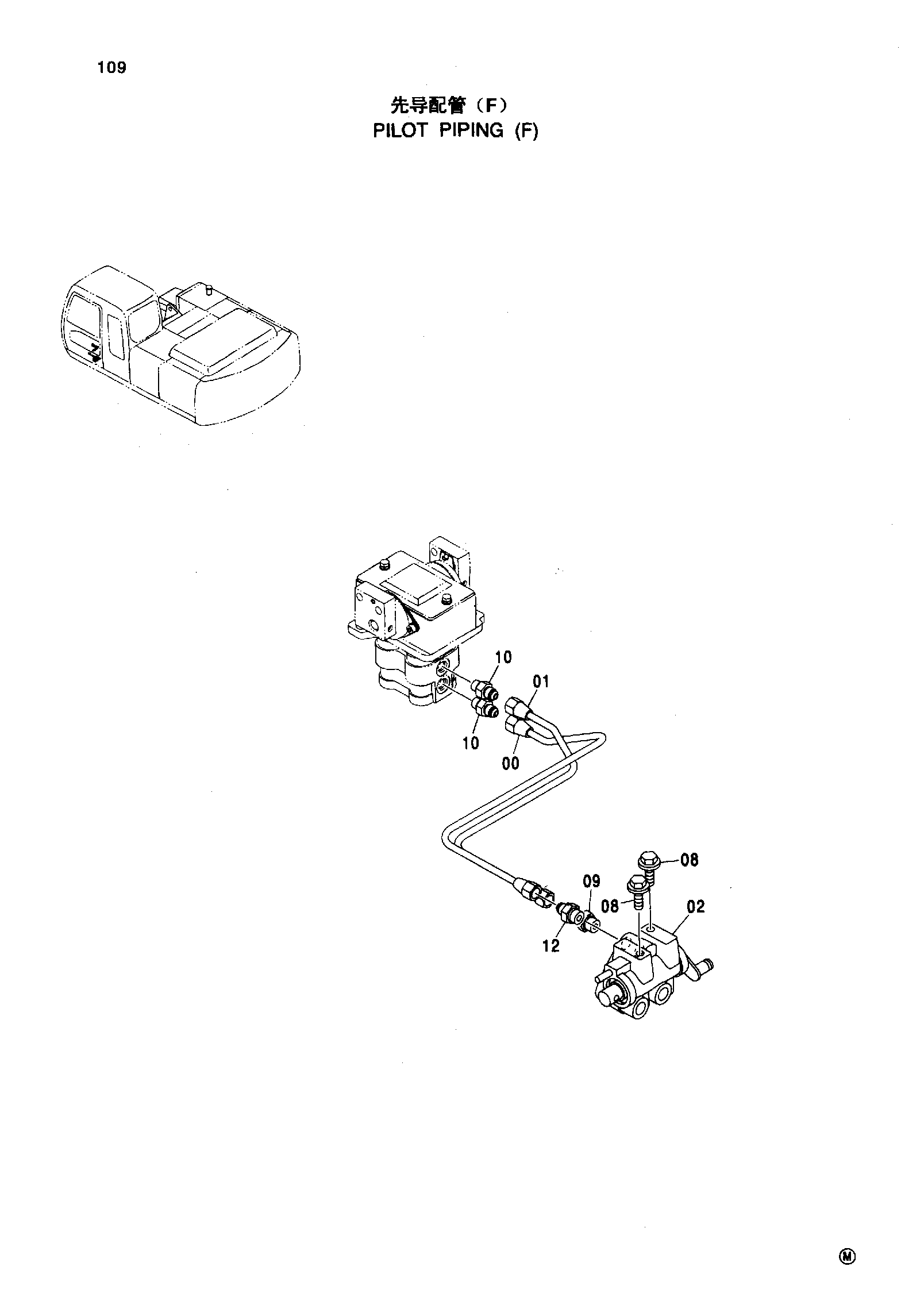

Заводская схема «PILOT PIPING ( F )» для HITACHI ZX200-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4452052 замена: 4607398 | Трубка | 1 |
| 00 | 4607398 | Трубка | 1 |
| 01 | 4452053 замена: 4607399 | Трубка | 1 |
| 01 | 4607399 | Трубка | 1 |
| 02 | 4407253 | Запорный клапан | 1 |
| 08 | J021025 | Болт с шайбой | 2 |
| 09 | 4255305 | Штуцер трубки | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4255304 | Штуцер трубки | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4452326 | Фильтр | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
