MAIN PIPING ( BREAKER & CRUSHER ) — HITACHI ZX200-HHE

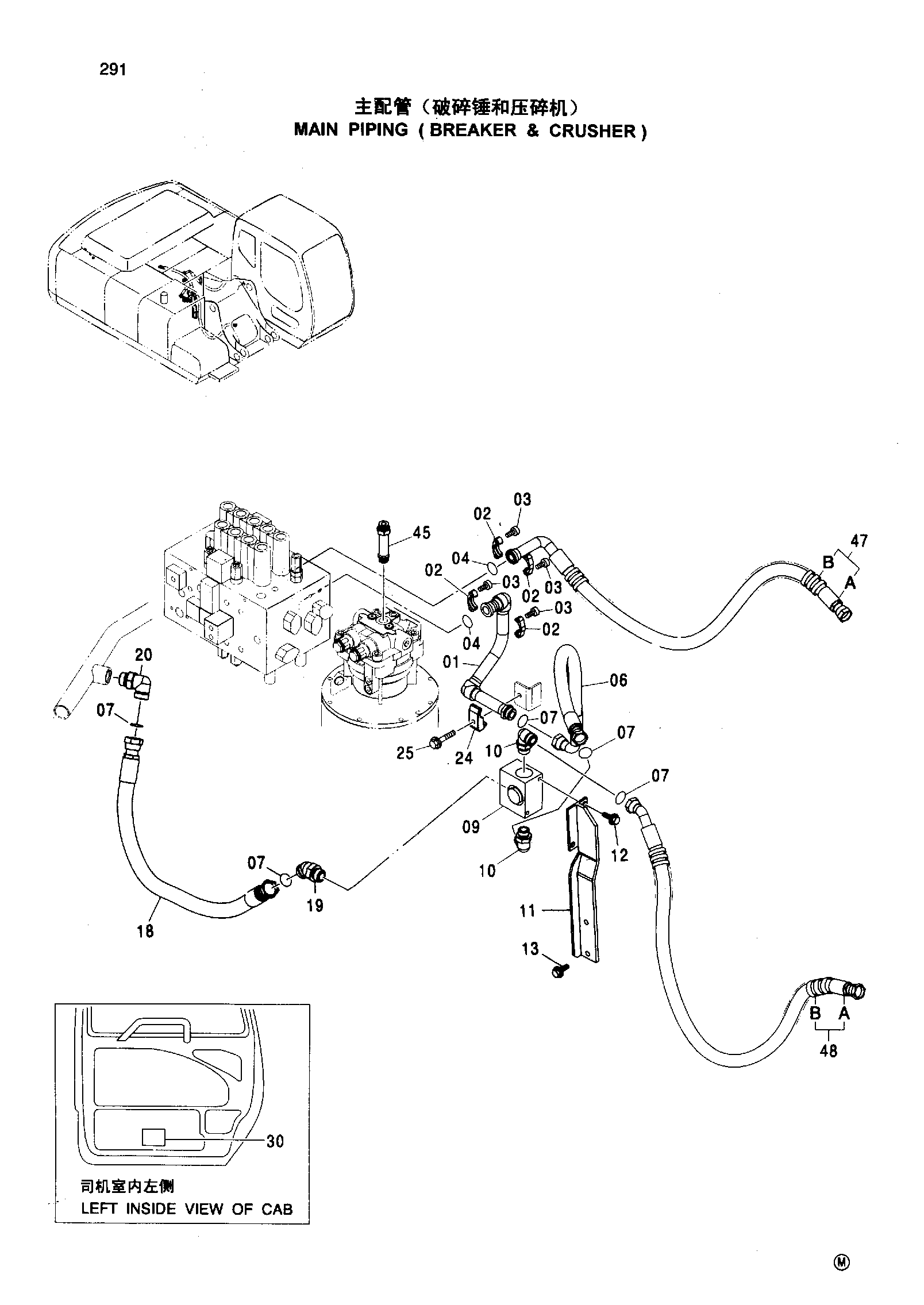

Заводская схема «MAIN PIPING ( BREAKER & CRUSHER )» для HITACHI ZX200-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8079794 | Трубка | 1 |
| 02 | 962453 | Разъёмный фланец | 4 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 04 | 966993 | Уплотнительное кольцо | 2 |
| 06 | 4308972 | Шланг | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 5 |
| 09 | 4455599 | Клапан селектор | 1 |
| 10 | 4198799 | Угловой штуцер | 2 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 8079166 | Кронштейн | 1 |
| 12 | J011230 | Болт с шайбой | 2 |
| 13 | J021235 | Болт с шайбой | 2 |
| 18 | 4307330 | Шланг | 1 |
| 19 | 4270315 | Угловой штуцер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4198799 | Угловой штуцер | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4190127 | Хомут трубки | 1 |
| 25 | J011275 | Болт с шайбой | 1 |
| 30 | 4245076W | Информационная табличка | 1 |
| 45 | 4217948 | Адаптер | 1 |
| 47 | 9197330 | Шланг в сборе | 1 |
| 47A | 4429988 | Шланг | 1 |
| 47B | 4327294 | Защитный кожух | 5 |
| 48 | 9197376 | Шланг в сборе | 1 |
| 48A | 4448718 | Шланг | 1 |
| 48B | 4327294 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
