BUCKET 0.91 [ JIS 94 ] — HITACHI ZX200-HHE
Заводская схема «BUCKET 0.91 [ JIS 94 ]» для HITACHI ZX200-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.

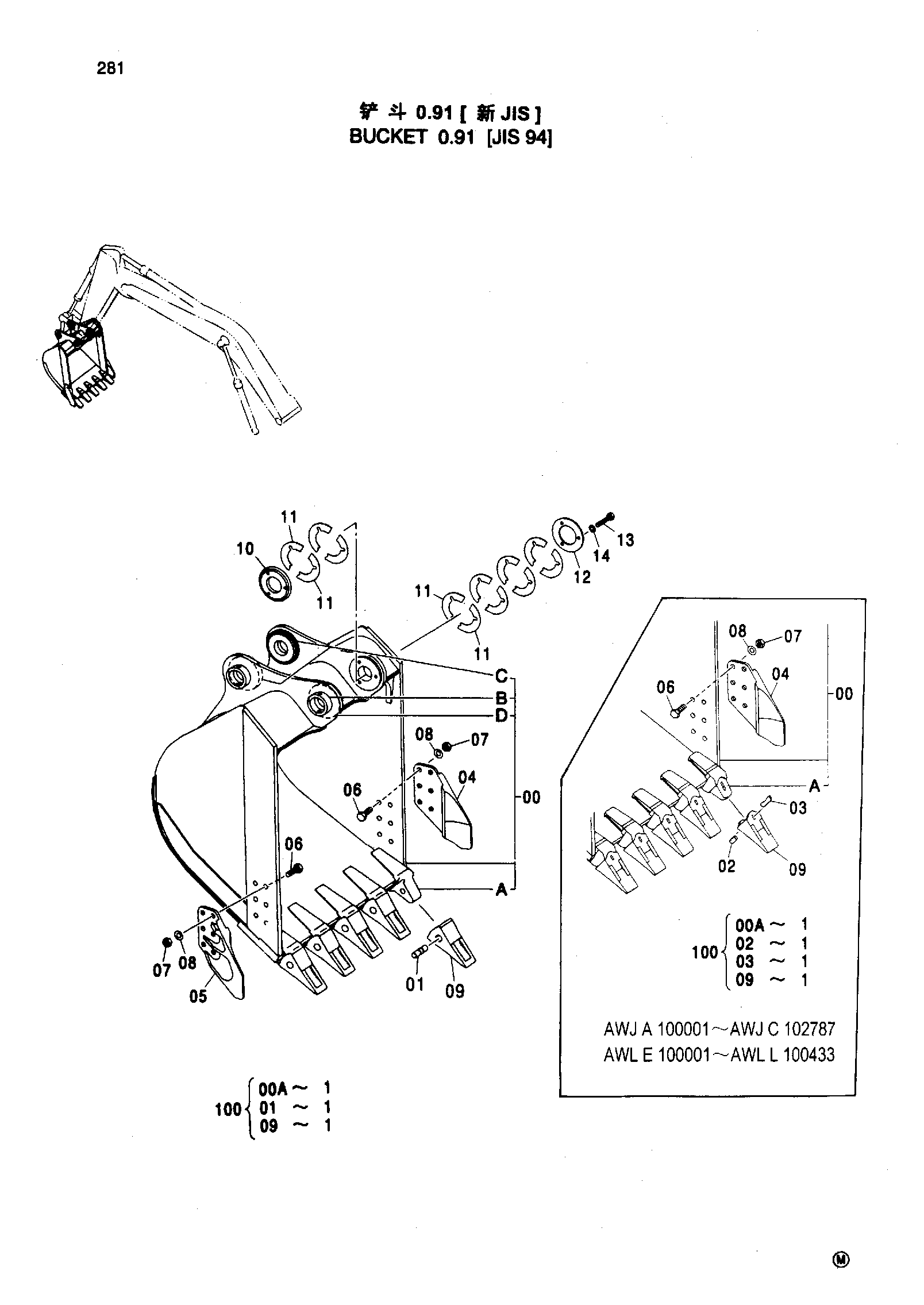

![Схема BUCKET 0.91 [ JIS 94 ] HITACHI ZX200-HHE](/catalog-drawings/4c/4c7a60b2-c0ca-44af-8d93-9ab9ab704da7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| H900048H | Ковш в сборе | 1 | |
| H900107H | Ковш в сборе | 1 | |
| 00 | H800024H | Ковш | 1 |
| 00 | H800050H | Ковш | 1 |
| 00A | 4414271 | Адаптер зуба | 5 |
| 00A | 4366118 | Адаптер зуба | 5 |
| 00B | 4454563 | Ограничитель | 2 |
| 00C | 4225804 | Бобышка | 2 |
| 00D | 4445241 | Бобышка | 1 |
| 01 | 4364125 | Палец | 5 |
| 02 | 4501625 | Резиновый фиксатор | 5 |
| 03 | 4501627 | Стопорный палец | 5 |
| 04 | 2014503 | Боковой резец | 1 |
| 05 | 2014504 | Боковой резец | 1 |
| 06 | J932270 замена: J932275 | Болт | 12 |
| 06 | J932275 | Болт | 12 |
| 07 | J951022 | Гайка | 12 |
| 08 | A590922 | Пружинная шайба | 12 |
| 09 | 4427919 | Коронка зуба | 5 |
| 09 | 4364121 | Коронка зуба | 5 |
| 10 | 4445245 | Бобышка | 1 |
| 11 | 4275784 | Регулировочная шайба 1.0 | 12 |
| 12 | 4275783 | Пластина | 1 |
| 13 | J901480 | Болт | 3 |
| 14 | A590914 | Пружинная шайба | 3 |
| 100 | 9200867 | Комплект наконечник | 5 |
| 100 | 9201439 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
