Пилотные гидролинии (2P-BOOM)<210, N, 240> — HITACHI ZX200-E

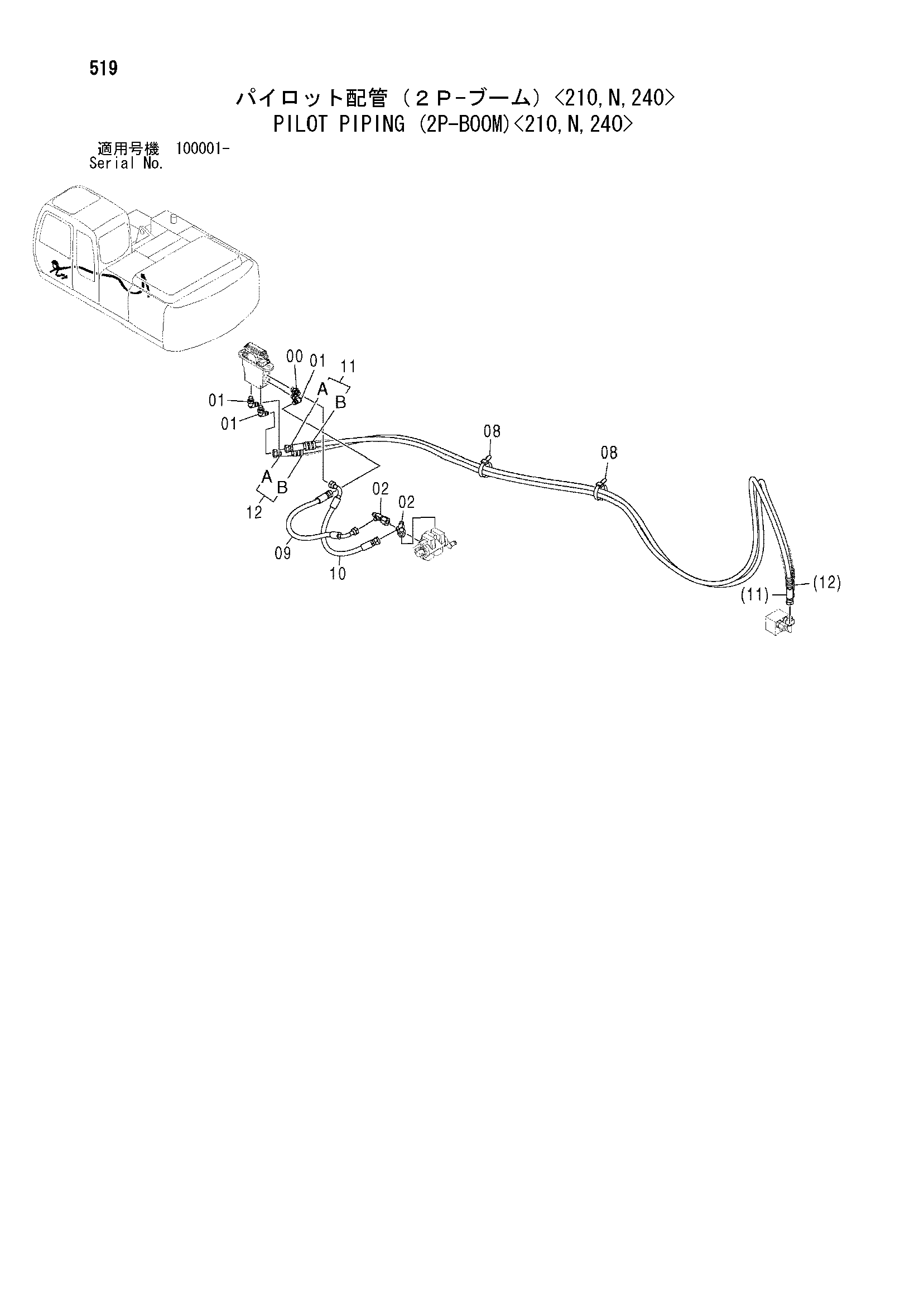

Заводская схема «Пилотные гидролинии (2P-BOOM)<210, N, 240>» для HITACHI ZX200-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852323 | Угловой штуцер | 3 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4246672 | Соединительный штуцер | 2 |
| 08 | 4055312 | Ленточный зажим | 5 |
| 09 | 4448016 | Шланг (P) | 1 |
| 10 | 4448015 | Шланг (T) | 1 |
| 11 | 9226248 | Шланг в сборе | 1 |
| 11A | 4437638 | Шланг (A) | 1 |
| 11B | 4327293 | Защитный кожух | 7 |
| 12 | 9215028 | Шланг в сборе | 1 |
| 12A | 4474903 | Шланг (2B) | 1 |
| 12B | 4327293 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
