Шланг защита от разрыва клапан трубопроводы (2P-BOOM)(1)(ISO специальное исполнение.) — HITACHI ZX200-E

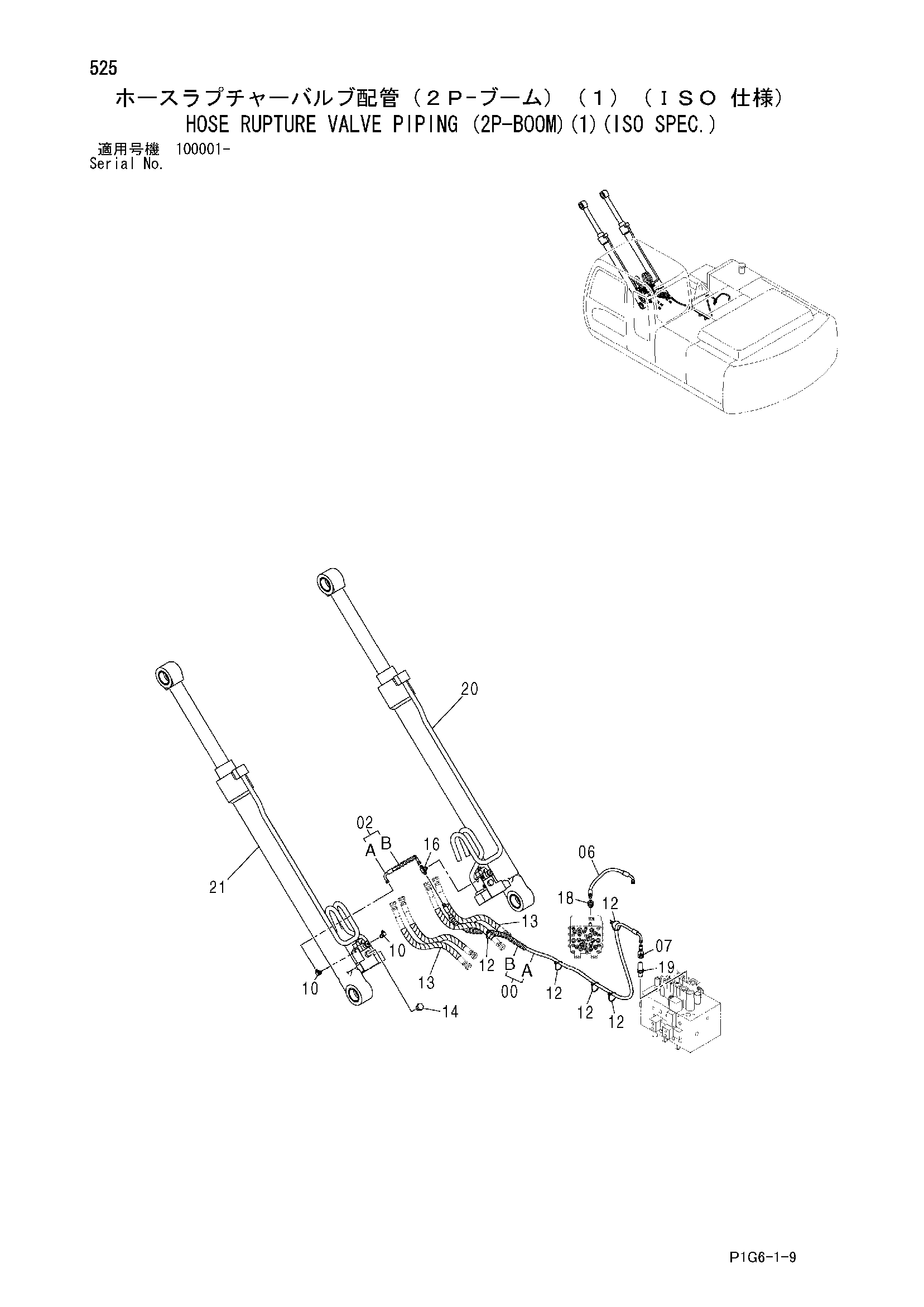

Заводская схема «Шланг защита от разрыва клапан трубопроводы (2P-BOOM)(1)(ISO специальное исполнение.)» для HITACHI ZX200-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9190067 | Шланг в сборе | 1 |
| 00A | 4436246 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 6 |
| 02 | 9190075 | Шланг в сборе | 1 |
| 02A | 4436269 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 1 |
| 06 | 4436254 | Шланг | 1 |
| 07 | 4246672 | Соединительный штуцер | 1 |
| 10 | A852323 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4055312 | Ленточный зажим | 5 |
| 13 | 4327294 | Защитный кожух | 4 |
| 14 | 4422953 | Пробка | 1 |
| 14A | 4506416 | Уплотнительное кольцо | 1 |
| 16 | A852523 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852133 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4208913 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4607534 | Гидроцилиндр. стрела (правый) | 1 |
| 21 | 4607535 | Гидроцилиндр. стрела (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
