Направляющее колесо [STD, EU1, EU3] — HITACHI ZX200-E
Заводская схема «Направляющее колесо [STD, EU1, EU3]» для HITACHI ZX200-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

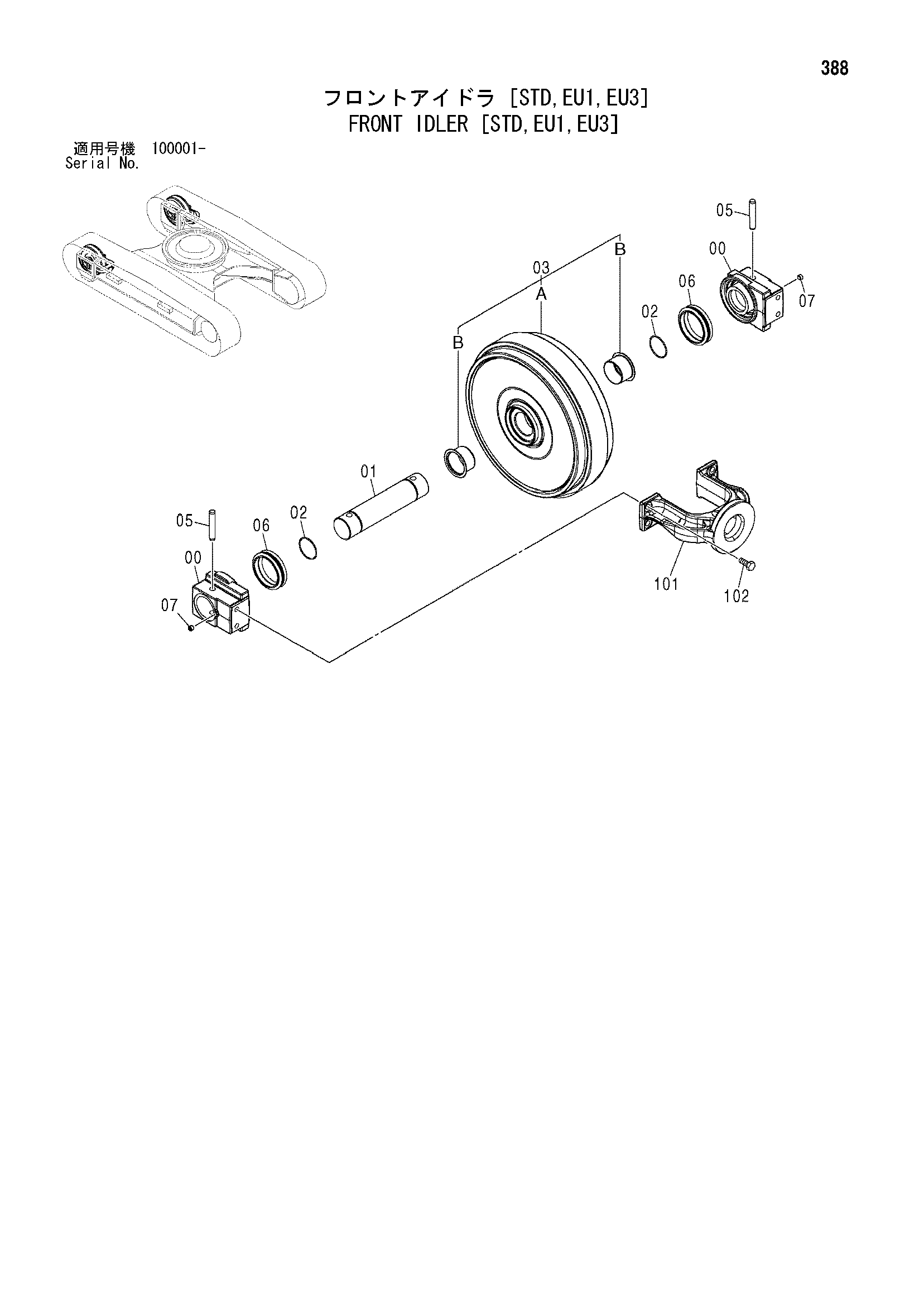

![Схема Направляющее колесо [STD, EU1, EU3] HITACHI ZX200-E](/catalog-drawings/20/2074ee6b-4e6c-4d83-85ab-b5063674c945.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-07 | 9176864 | Направляющее колесо в сборе | 2 |
| 00 | 1026776 | Подшипник | 2 |
| 01 | 3070162 | Мост | 1 |
| 02 | A810070 | Уплотнительное кольцо | 2 |
| 03 | 9176865 | Направляющее колесо | 1 |
| 03A | 7035857 | Направляющее колесо | 1 |
| 03B | 3069749 | Втулка | 2 |
| 05 | 4126209 | Палец | 2 |
| 06 | 4153731 | Комплект уплотнений | 2 |
| 07 | 4315607 | Пробка | 2 |
| 101 | 1026777 | Вилка | 2 |
| 102 | J901635 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
