HSB гидромолот трубопроводы (гидромолот, гидроножницы)(2P-BOOM)<210, N, 240> — HITACHI ZX200-E

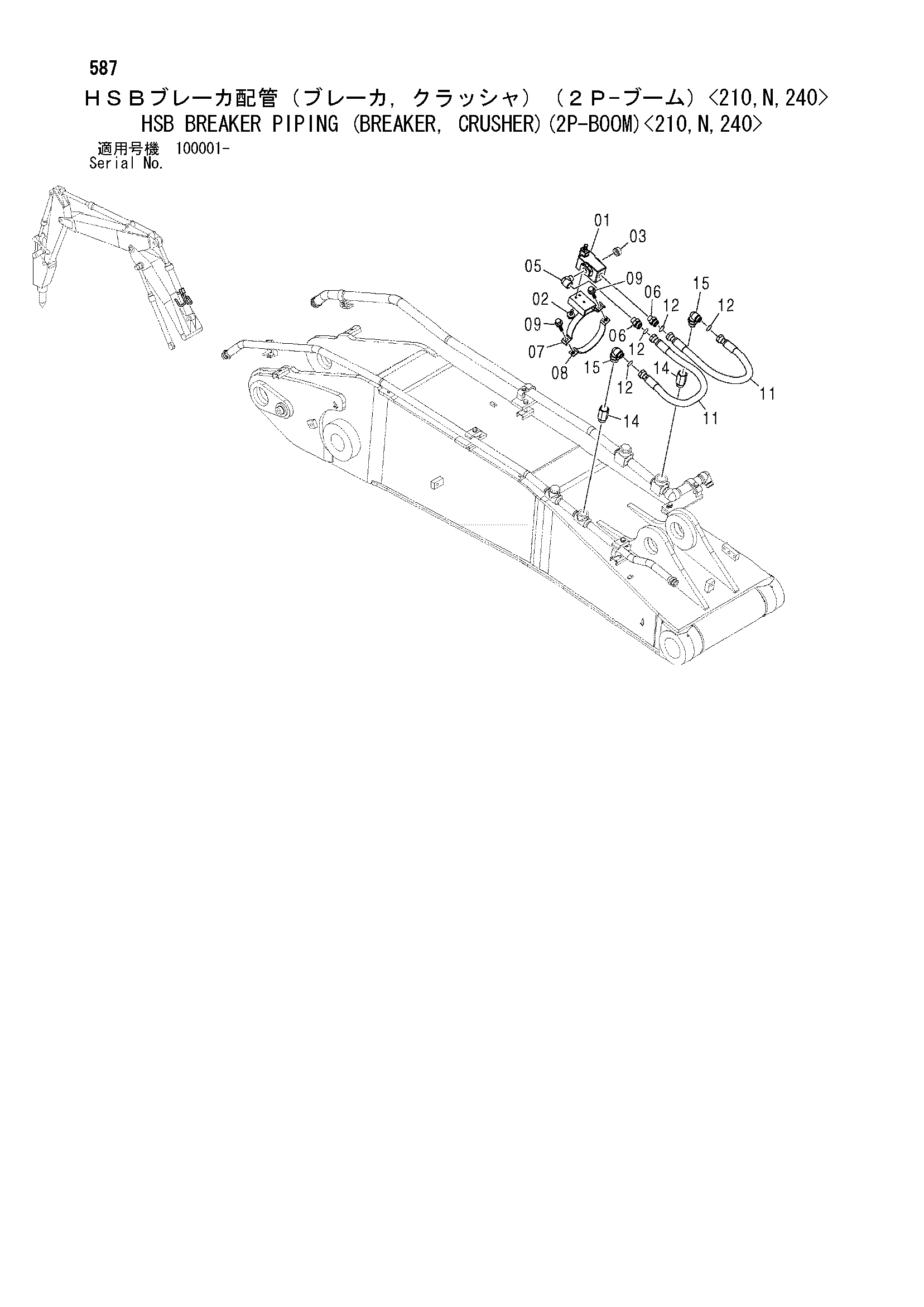

Заводская схема «HSB гидромолот трубопроводы (гидромолот, гидроножницы)(2P-BOOM)<210, N, 240>» для HITACHI ZX200-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4209158 | Предохранительный клапан | 1 |
| 02 | J010816 | Болт с шайбой | 3 |
| 02 | J260816 замена: J900816 | Болт с шайбой | 3 |
| 03 | 94-2014 | Пробка | 1 |
| 05 | 94-0633 | Угловой штуцер | 1 |
| 06 | 4208967 | Адаптер | 2 |
| 07 | 8092021 | Хомут | 1 |
| 08 | 9760764 | Хомут | 1 |
| 09 | J011035 | Болт с шайбой | 2 |
| 09 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 11 | 4188920 | Шланг | 2 |
| 12 | 4187308 | Уплотнительное кольцо | 4 |
| 14 | 4436651 | Адаптер | 2 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | A853386 | Угловой штуцер | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
