Гусеничная цепь (500mmG)<N>[STD, EU1] — HITACHI ZX200-E
Заводская схема «Гусеничная цепь (500mmG)<N>[STD, EU1]» для HITACHI ZX200-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

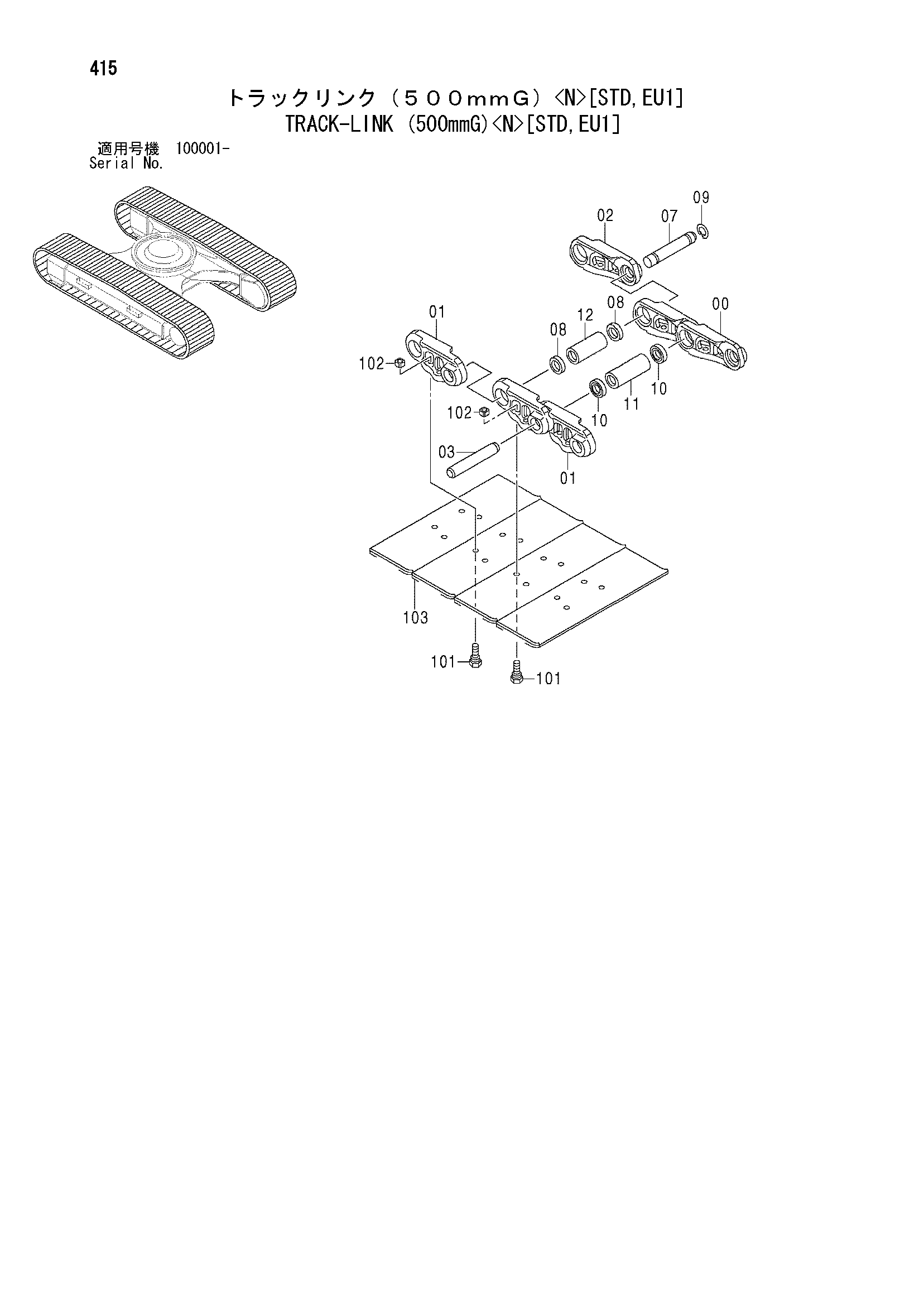

![Схема Гусеничная цепь (500mmG)<N>[STD, EU1] HITACHI ZX200-E](/catalog-drawings/8a/8a28603d-33e1-446b-9974-0392c1499985.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9226334 | Гусеничная цепь в сборе (500G) | 2 | |
| 00-12 | 9200210 | Гусеничная цепь в сборе | 1 |
| 00 | 1028975 | Гусеничная цепь B | 45 |
| 01 | 1028976 | Гусеничная цепь B | 46 |
| 02 | 4452600 | Гусеничная цепь M | 1 |
| 03 | 4314671 | Палец | 45 |
| 07 | 4267743 | Соединительный палец | 1 |
| 08 | 4379310 | Втулка | 2 |
| 09 | 4192666 | Кольцо | 1 |
| 10 | 4408124 | Уплотнение | 90 |
| 11 | 4386609 | Втулка | 45 |
| 12 | 4345302 | Соединительная втулка | 1 |
| 101 | 4297905 | Болт башмак (грунтозацеп) | 184 |
| 102 | 4247133 | Гайка | 184 |
| 103 | 2049346 | Башмак грунтозацеп (500G) | 46 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
