Пилотные гидролинии (C-2)(ручной управление двигателем)<200, E, H, K> — HITACHI ZX200-E

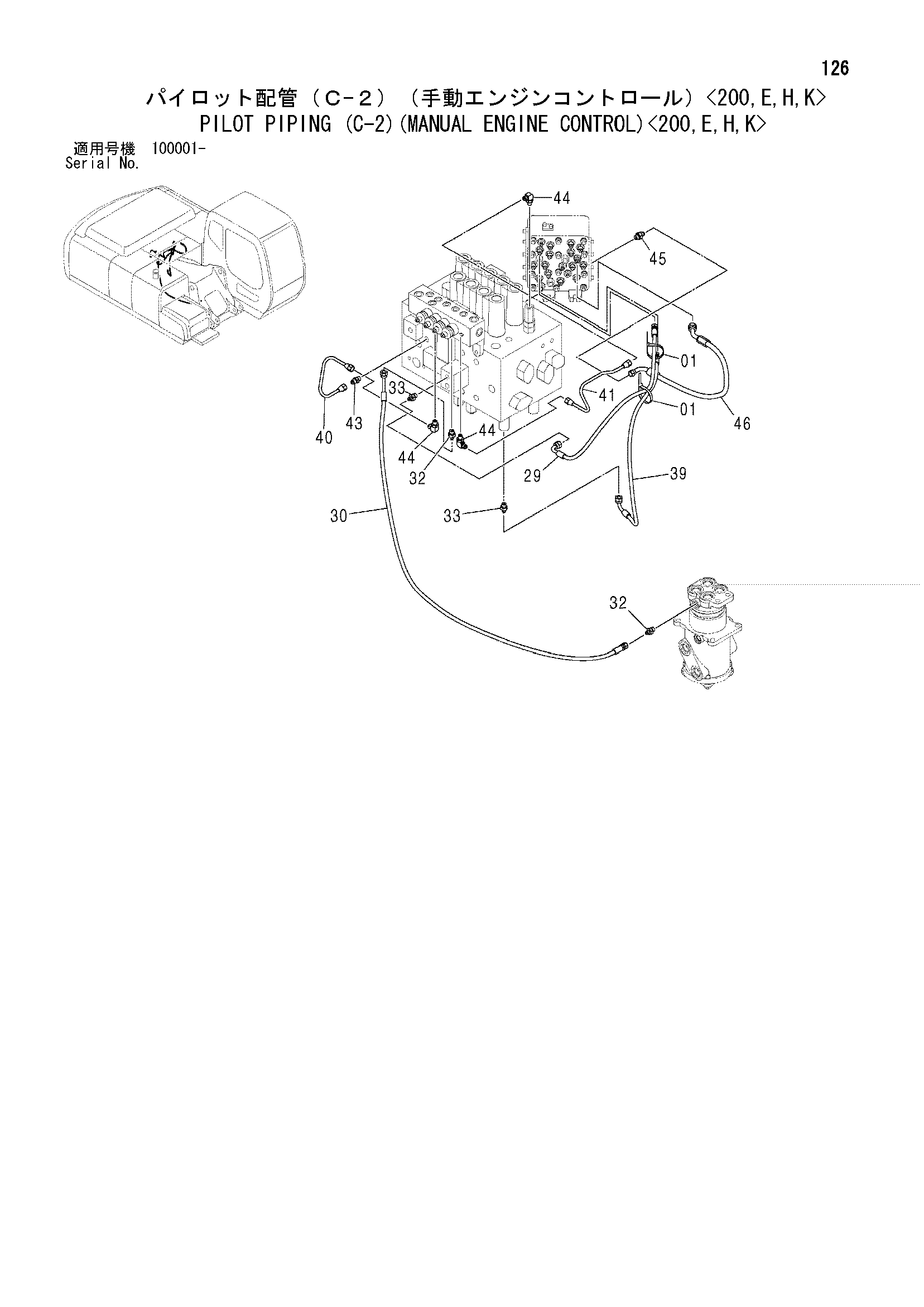

Заводская схема «Пилотные гидролинии (C-2)(ручной управление двигателем)<200, E, H, K>» для HITACHI ZX200-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4055312 | Ленточный зажим | 2 |
| 29 | 4427111 | Пластиковый шланг (SK) | 1 |
| 30 | 4427113 | Пластиковый шланг (SI) | 1 |
| 32 | A852122 | Адаптер | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852122 | Адаптер | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4435036 | Пластиковый шланг | 1 |
| 40 | 4452044 | Трубка | 1 |
| 41 | 4452045 | Трубка | 1 |
| 43 | 4255304 | Штуцер трубки | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4293950 | Угловой штуцер | 3 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | A852123 | Адаптер | 2 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 45 | A852122 | Адаптер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4452408 замена: 4488663 | Шланг | 1 |
| 46 | 4488663 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
