Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)(2P-BOOM)(2) — HITACHI ZX200-E

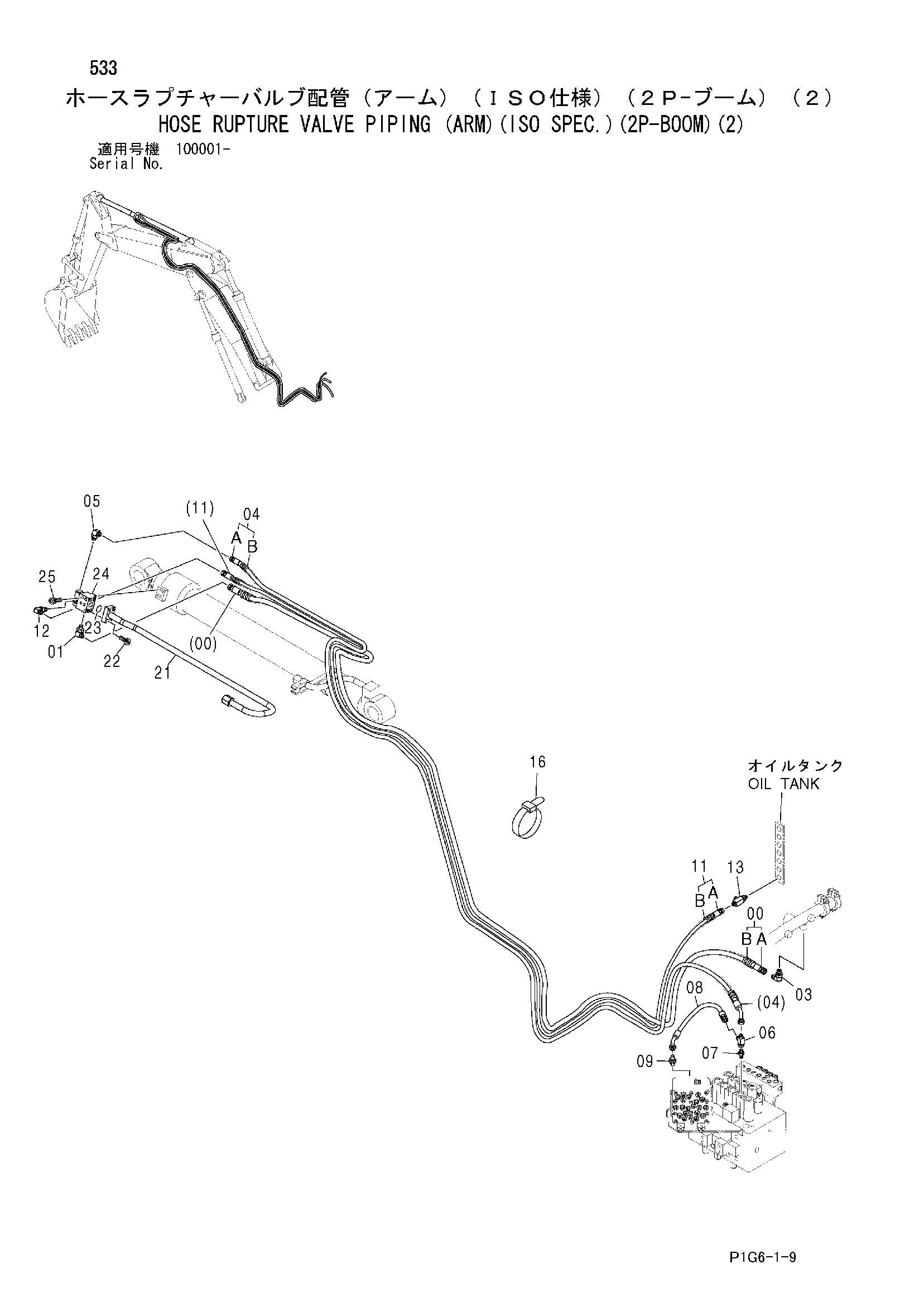

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)(2P-BOOM)(2)» для HITACHI ZX200-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9225757 | Шланг в сборе | 1 |
| 00A | 4602340 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 24 |
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852334 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 9225759 | Шланг в сборе | 1 |
| 04A | 4602341 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 24 |
| 05 | A852323 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4246672 | Соединительный штуцер | 1 |
| 07 | 4202422 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4436264 | Шланг | 1 |
| 09 | A852133 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 9225760 | Шланг в сборе | 1 |
| 11A | 4602342 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 24 |
| 12 | A852322 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4239713 | Тройник | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4055312 | Ленточный зажим | 40 |
| 21 | 4485922 | Трубка | 1 |
| 22 | 4489408 | Болт с внутренним шестигранником | 4 |
| 23 | 984614 | Уплотнительное кольцо | 1 |
| 24 | 4422632 замена: 4489420 | Удерживающий клапан | 1 |
| 24 | 4489420 | Удерживающий клапан | 1 |
| 25 | 4603245 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
