Шланг защита от разрыва клапан трубопроводы (моноблочный стрела)(3)(ISO специальное исполнение.) — HITACHI ZX200-E

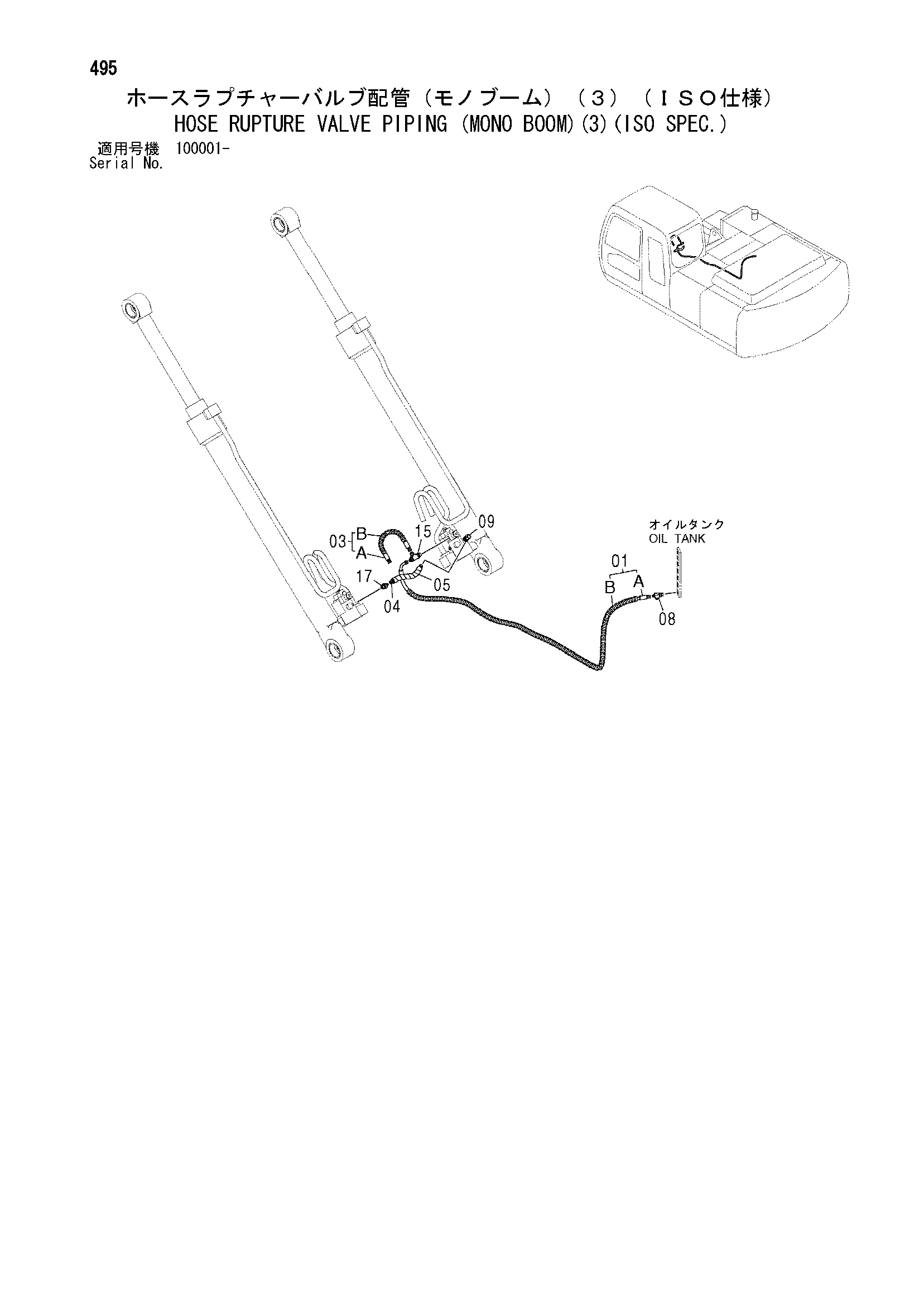

Заводская схема «Шланг защита от разрыва клапан трубопроводы (моноблочный стрела)(3)(ISO специальное исполнение.)» для HITACHI ZX200-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9190069 | Шланг в сборе | 1 |
| 01A | 4436252 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 5 |
| 03 | 9190082 | Шланг в сборе | 1 |
| 03A | 4436267 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 1 |
| 04 | 4436270 | Шланг | 1 |
| 05 | 4436292 | Защита шланга | 1 |
| 08 | A852433 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852423 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852122 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
