Гидролинии рабочего оборудования (2)(тип 15) — HITACHI ZX200-E

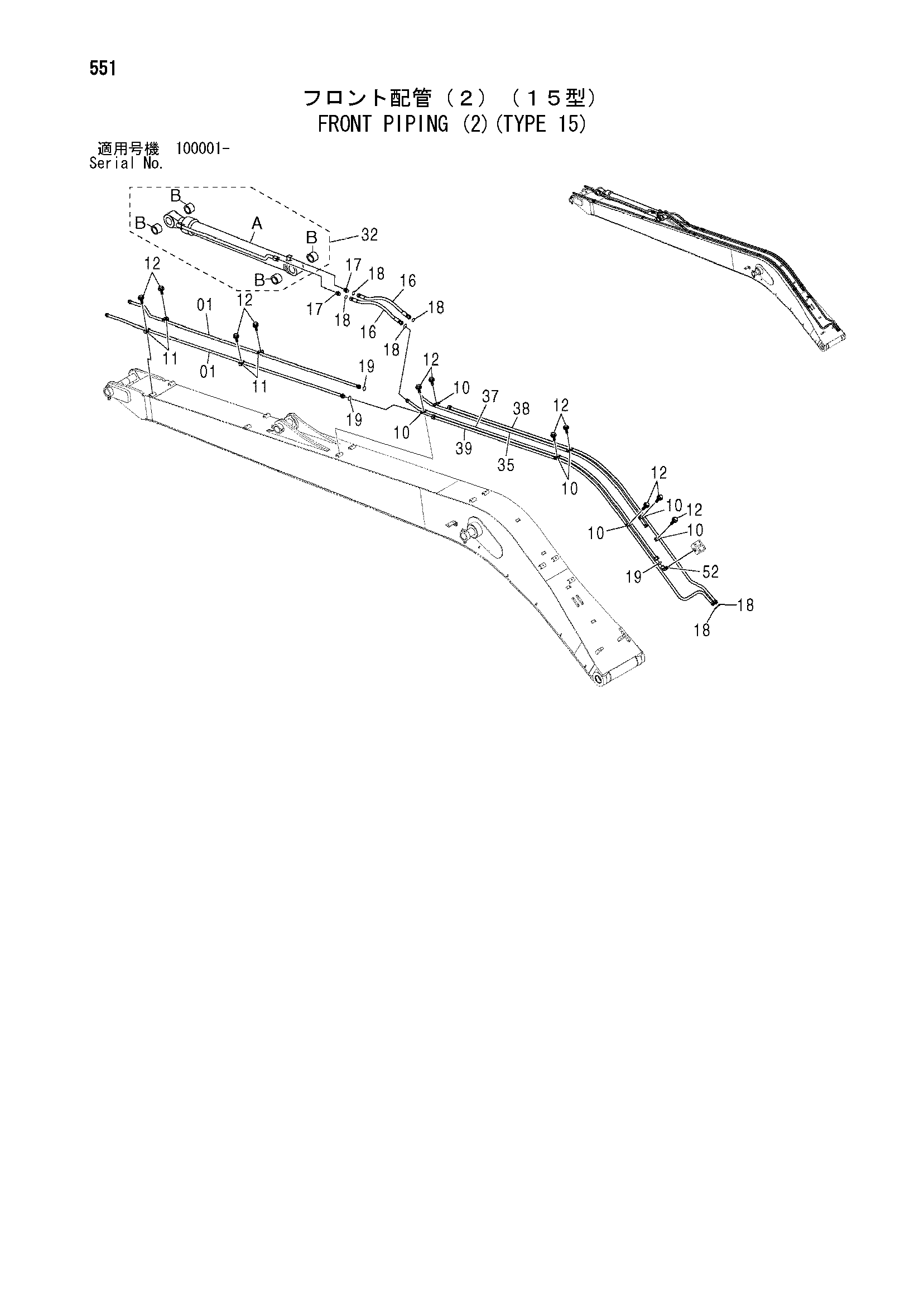

Заводская схема «Гидролинии рабочего оборудования (2)(тип 15)» для HITACHI ZX200-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8052578 | Трубка | 2 |
| 10 | 4189859 | Хомут трубки | 7 |
| 11 | 4190126 | Хомут трубки | 4 |
| 12 | J011260 | Болт с шайбой | 11 |
| 12 | J271260 замена: J901260 | Болт с шайбой | 11 |
| 16 | 4249334 | Шланг | 2 |
| 17 | 4189537 | Адаптер | 2 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 6 |
| 19 | 4187328 | Уплотнительное кольцо | 3 |
| 32 | 9150146 | Гидроцилиндр рукояти | 1 |
| 32A | 4316930 | Гидроцилиндр рукояти | 1 |
| 32B | 4352399 | Втулка | 4 |
| 35 | 8066950 | Трубка | 1 |
| 37 | 8066952 | Трубка | 1 |
| 38 | 8066953 | Трубка | 1 |
| 39 | 8066954 | Трубка | 1 |
| 52 | 4205391 | Угловой штуцер | 1 |
| 52A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
