2P-BOOM <210, N, 240> — HITACHI ZX200-E

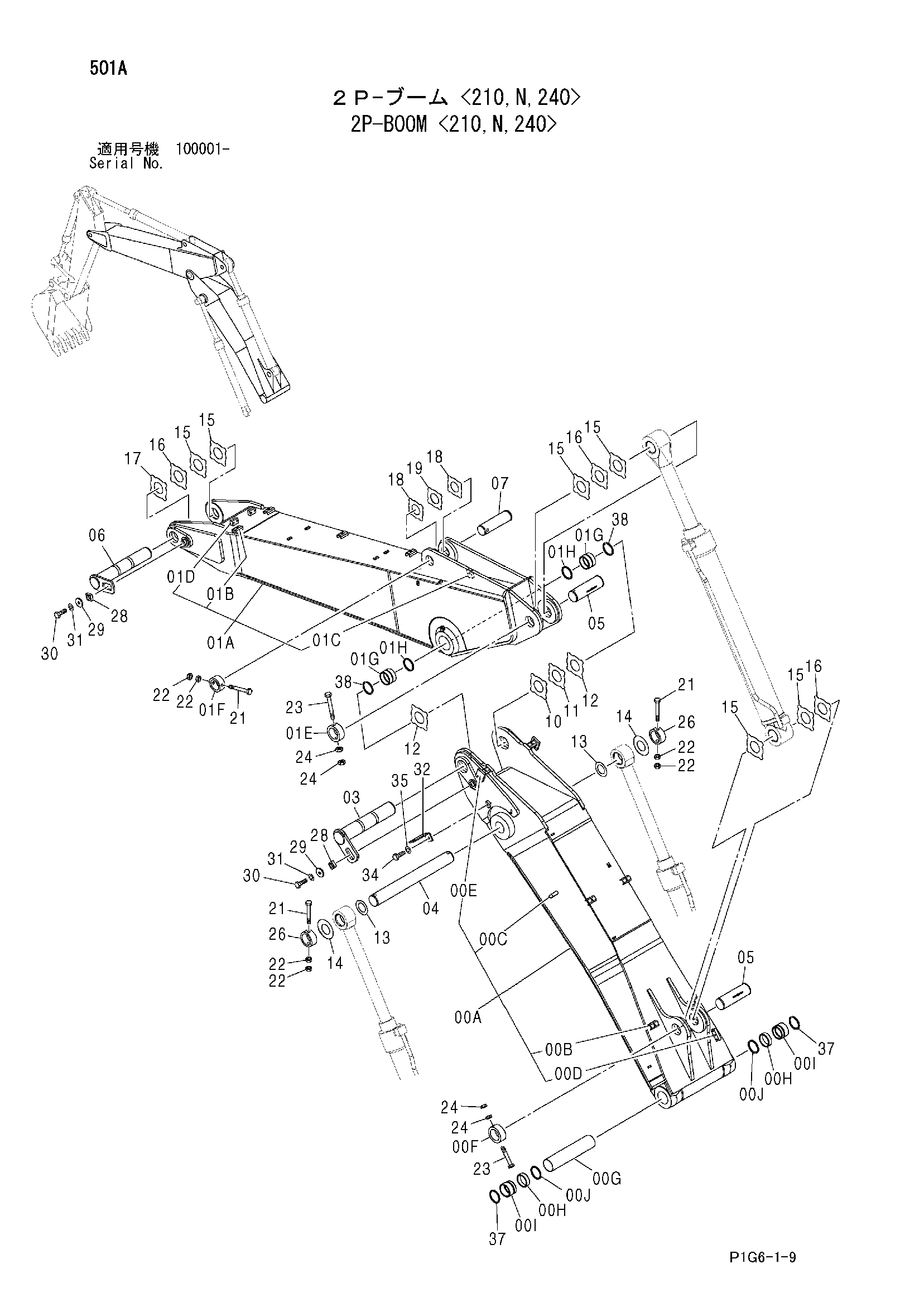

Заводская схема «2P-BOOM <210, N, 240>» для HITACHI ZX200-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-J | 7042705 | Стрела фирст в сборе | 1 |
| 00A | 5008367 | Стрела фирст | 1 |
| 00B | 9738322 | Седло винта | 5 |
| 00C | 4218353 | Блок | 2 |
| 00D | 4218354 | Блок | 2 |
| 00E | 9760511 | Кронштейн | 2 |
| 00F | 4434956 | Ограничитель | 1 |
| 00G | 4435508 | Проставка | 1 |
| 00H | 4402460 | Втулка | 2 |
| 00I | 4443880 | Втулка | 2 |
| 00J | 4067901 | Пылезащитное уплотнение | 2 |
| 01A-H | 7042706 | Стрела секонд в сборе | 1 |
| 01A | 5008369 | Стрела секонд | 1 |
| 01B | 9738322 | Седло винта | 4 |
| 01C | 4218353 | Блок | 2 |
| 01D | 4218354 | Блок | 2 |
| 01E | 4434956 | Ограничитель | 1 |
| 01F | 4434953 | Ограничитель | 1 |
| 01G | 4443883 | Втулка | 2 |
| 01H | 4074008 | Пылезащитное уплотнение | 2 |
| 03 | 8088996 | Палец | 1 |
| 04 | 3088574 | Палец | 1 |
| 05 | 3095807 | Палец | 2 |
| 06 | 8088995 замена: 8104023 | Палец | 1 |
| 06 | 8104023 | Палец | 1 |
| 07 | 3088575 | Палец | 1 |
| 10 | 4445639 | Упорная пластина 2.0mm | 1 |
| 11 | 4460372 | Упорная пластина 1.5mm | 1 |
| 12 | 4445638 | Упорная пластина 1.0mm | 2 |
| 13 | 4450013 | Упорная пластина 1.0mm | 2 |
| 14 | 4444755 | Упорная пластина 1.0mm | 2 |
| 15 | 4444284 | Упорная пластина 1.0mm | 6 |
| 16 | 4444285 | Упорная пластина 2.0mm | 3 |
| 17 | 4460370 | Упорная пластина 1.5mm | 1 |
| 18 | 4444286 | Упорная пластина 1.0mm | 2 |
| 19 | 4444287 | Упорная пластина 2.0mm | 1 |
| 21 | 4435126 | Стопорный палец | 3 |
| 22 | J950020 | Гайка | 6 |
| 23 | 4435128 | Стопорный палец | 2 |
| 24 | J950022 | Гайка | 4 |
| 26 | 4067720 | Ограничитель | 2 |
| 28 | 4424425 | Блок | 2 |
| 29 | 4426128 | Пластина | 2 |
| 30 | J921840 | Болт | 2 |
| 31 | J257218 | Пружинная шайба | 2 |
| 32 | 4602796 | Кронштейн | 1 |
| 34 | J901425 | Болт | 1 |
| 35 | A590914 | Пружинная шайба | 1 |
| 37 | 4067901 | Пылезащитное уплотнение | 2 |
| 38 | 4074008 | Пылезащитное уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
