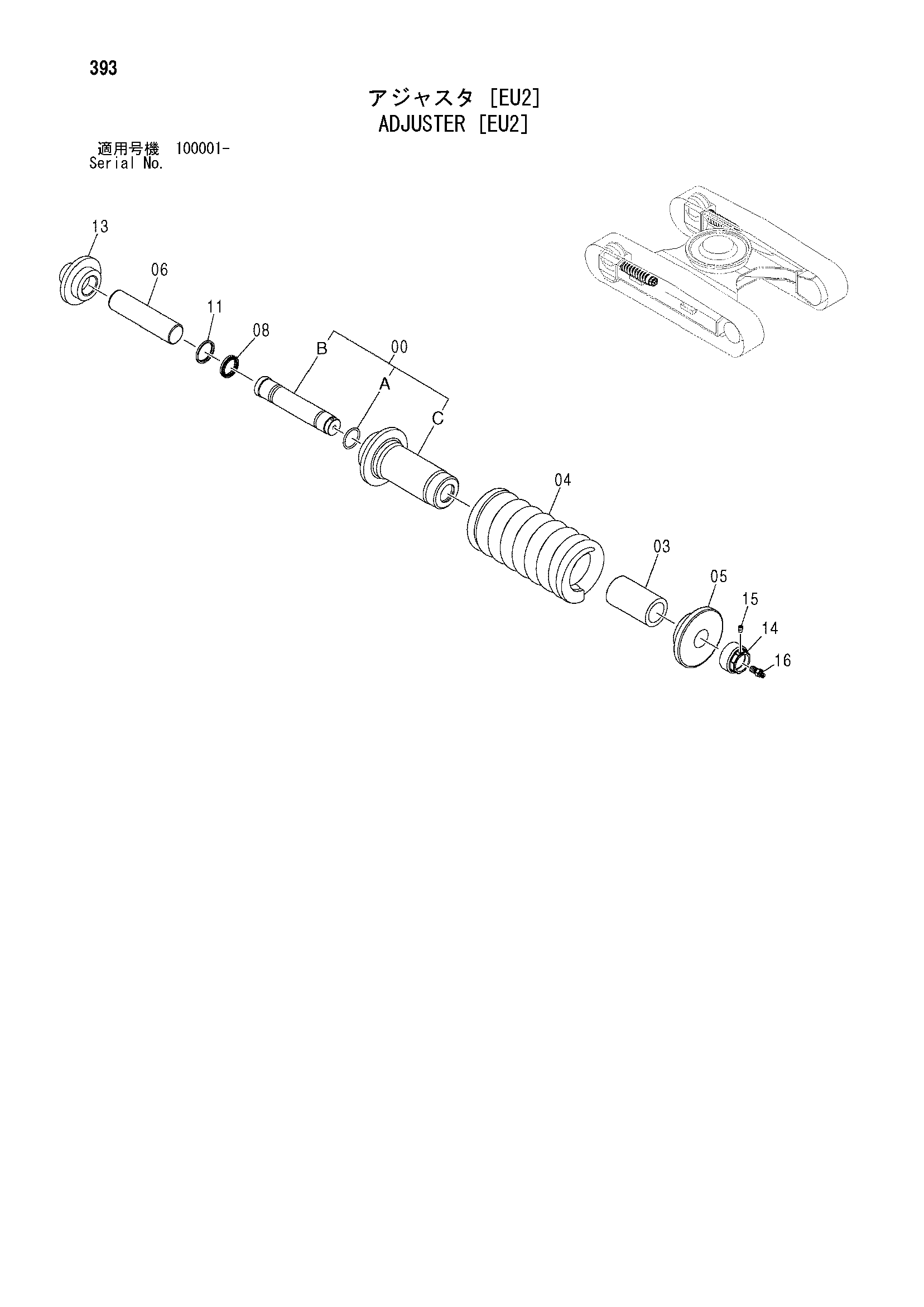

Механизм натяжения [EU2] — HITACHI ZX200-E
Заводская схема «Механизм натяжения [EU2]» для HITACHI ZX200-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Механизм натяжения [EU2] HITACHI ZX200-E](/catalog-drawings/5d/5dc25f43-20eb-4def-aa63-3f7f94e37b2c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9231306 | Механизм натяжения в сборе | 2 | |
| 00 | 9231307 | Гидроцилиндр.в сборе | 1 |
| 00A | 4360345 | Уплотнительное кольцо | 1 |
| 00B | 4609713 | Шток | 1 |
| 00C | 4609703 | Гидроцилиндр | 1 |
| 03 | 4609714 | Проставка | 1 |
| 04 | 4609715 | Пружина | 1 |
| 05 | 4609707 | Шайба | 1 |
| 06 | 4609708 | Шток поршня | 1 |
| 08 | 4609709 | U-образная манжета | 1 |
| 11 | 4609710 | Пылезащитное уплотнение | 1 |
| 13 | 4609711 | Держатель | 1 |
| 14 | 4609712 | Гайка | 1 |
| 15 | 4609701 | Пробка | 1 |
| 16 | 4609702 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
