Рукоять (тип 15) — HITACHI ZX200-E

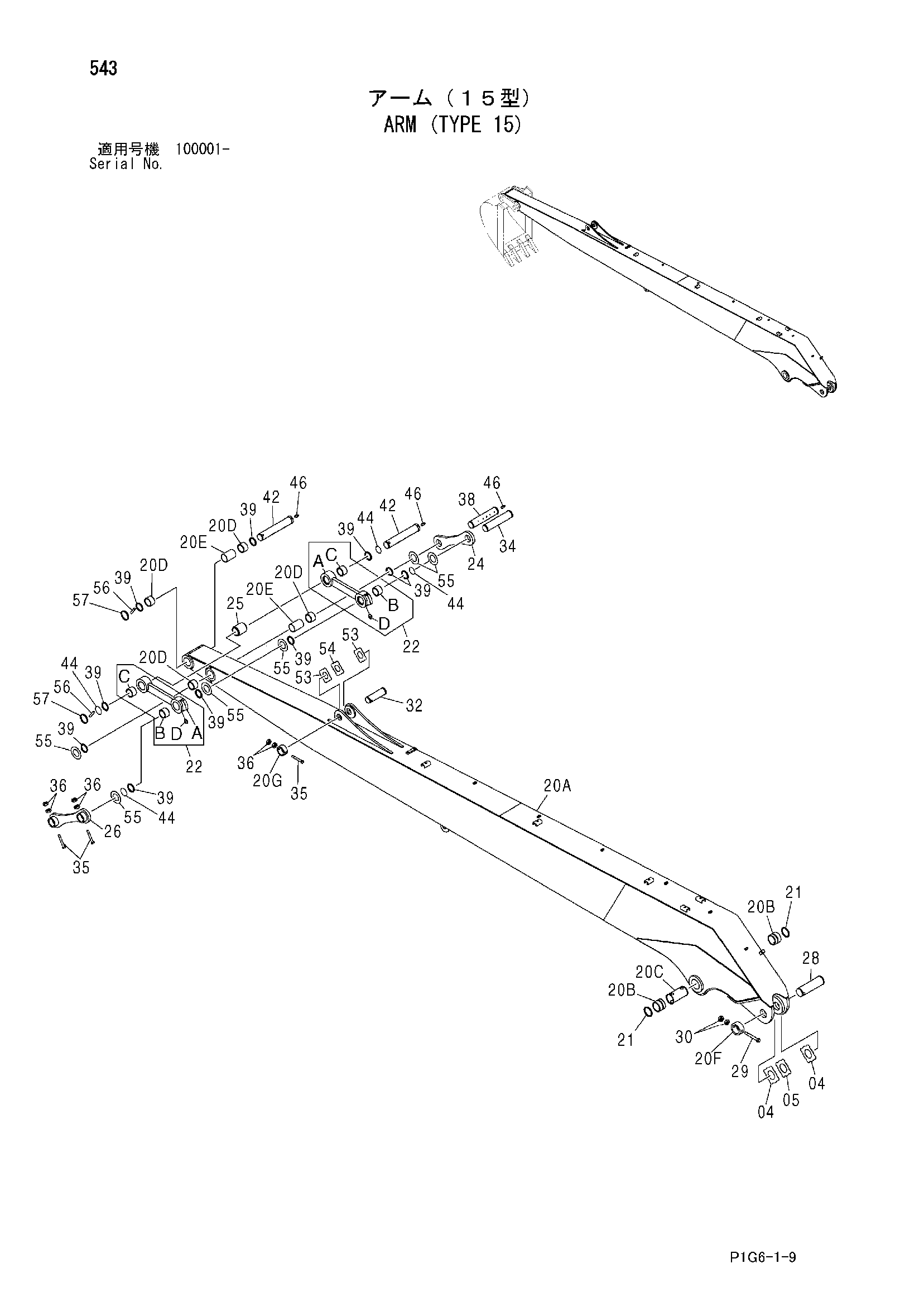

Заводская схема «Рукоять (тип 15)» для HITACHI ZX200-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4444286 | Упорная пластина 1.0 | 2 |
| 05 | 4444287 | Упорная пластина 2.0 | 1 |
| 20A-G | 7040263 | Рукоять в сборе | 1 |
| 20A | 5005095 | Рукоять | 1 |
| 20B | 3072697 | Втулка | 2 |
| 20C | 4370876 | Проставка | 1 |
| 20D | 4344898 | Втулка | 4 |
| 20E | 4370877 | Проставка | 2 |
| 20F | 4434953 | Ограничитель | 1 |
| 20G | 4434951 | Ограничитель | 1 |
| 21 | 4067902 | Пылезащитное уплотнение | 2 |
| 22 | 8066381 замена: 8072993 | Тяга в сборе | 2 |
| 22 | 8072993 | Тяга в сборе | 2 |
| 22A | 8066380 | Тяга | 1 |
| 22A | 2042534 | Тяга | 1 |
| 20B | 4371132 | Втулка | 1 |
| 22C | 4344898 | Втулка | 1 |
| 22D | J75481 | Пресс-маслёнка | 1 |
| 24 | 4287250 | Тяга | 1 |
| 25 | 4287249 | Проставка | 1 |
| 26 | 9756664 | Тяга | 1 |
| 28 | 3088940 | Палец | 1 |
| 29 | 4435126 | Стопорный палец | 1 |
| 30 | J950020 | Гайка | 2 |
| 32 | 3075517 | Палец | 1 |
| 34 | 3058762 | Палец | 1 |
| 35 | 4435123 | Стопорный палец | 3 |
| 36 | J950016 | Гайка | 6 |
| 38 | 3058763 | Палец | 1 |
| 39 | 4065687 | Пылезащитное уплотнение | 10 |
| 42 | 3058761 | Палец | 2 |
| 44 | 4066923 | Уплотнительное кольцо | 4 |
| 46 | J75481 | Пресс-маслёнка | 3 |
| 53 | 4444839 | Упорная пластина 1.0mm | 2 |
| 54 | 4444840 | Упорная пластина 2.0mm | 1 |
| 55 | 4450010 | Упорная пластина 1.0mm | 6 |
| 56 | 4065689 | Палец | 2 |
| 57 | 4065688 | Кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
