Пилотные гидролинии (C-2)(автоматический. управление двигателем)<N, 240> — HITACHI ZX200-E

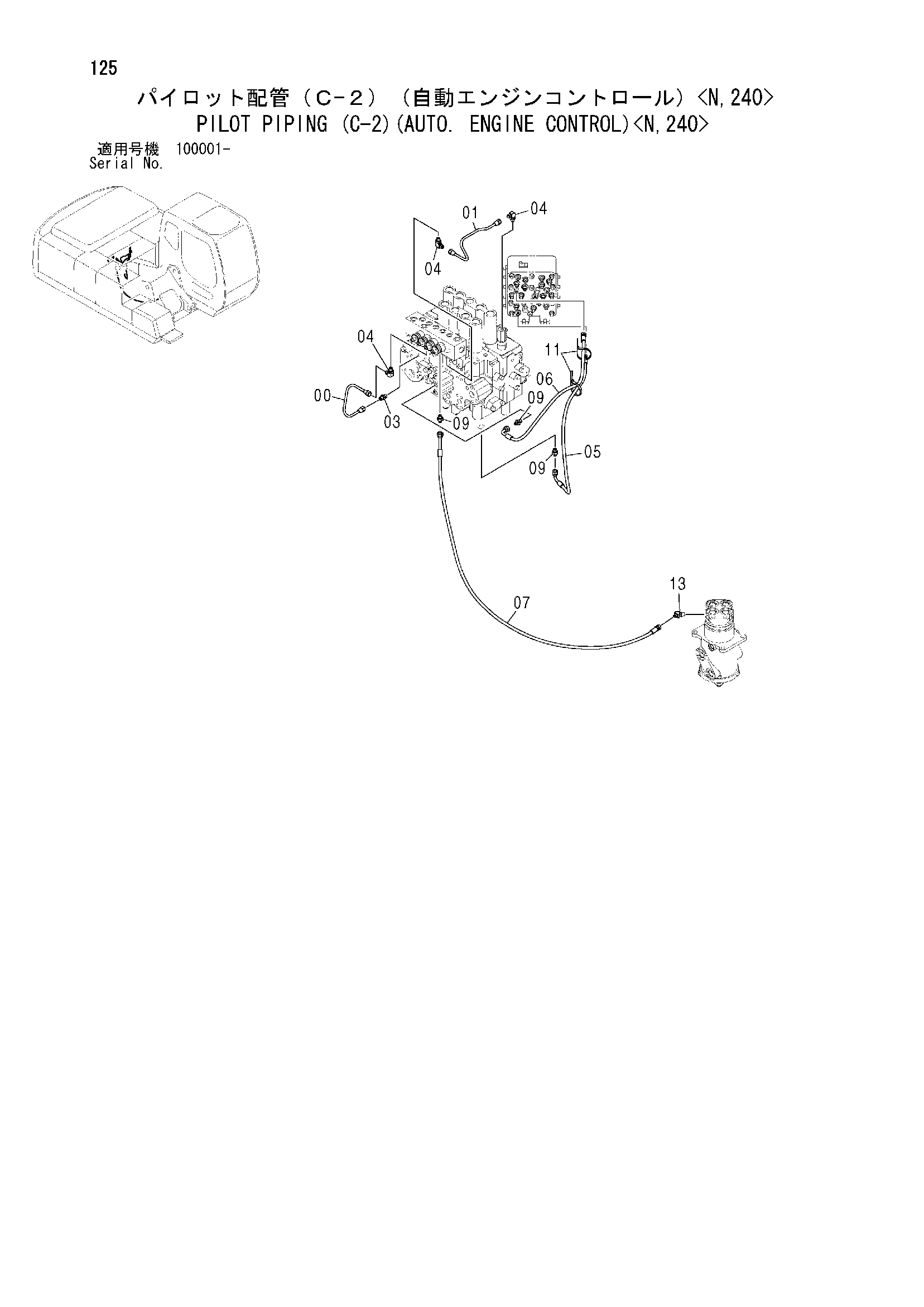

Заводская схема «Пилотные гидролинии (C-2)(автоматический. управление двигателем)<N, 240>» для HITACHI ZX200-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4452044 | Трубка | 1 |
| 01 | 4452045 | Трубка | 1 |
| 03 | 4255304 | Штуцер трубки | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4293950 | Угловой штуцер | 3 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4435036 | Пластиковый шланг | 1 |
| 06 | 4427111 | Пластиковый шланг (SK) | 1 |
| 07 | 4437938 | Пластиковый шланг (SI) | 1 |
| 09 | A852122 | Адаптер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4055312 | Ленточный зажим | 2 |
| 13 | A852222 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
