Дополнительный. шестерня насос (50L) трубопроводы <210, N, 240> — HITACHI ZX200-E

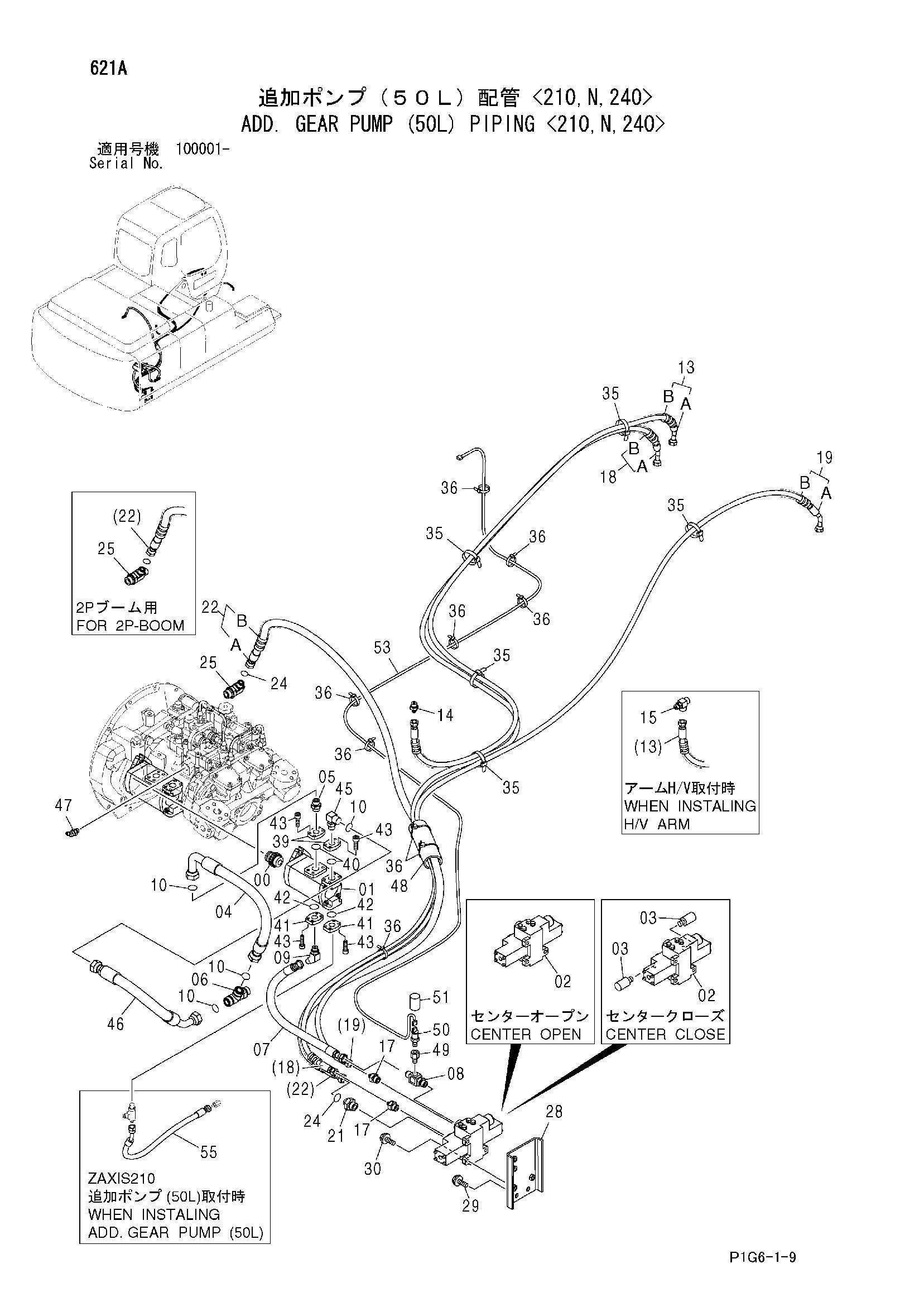

Заводская схема «Дополнительный. шестерня насос (50L) трубопроводы <210, N, 240>» для HITACHI ZX200-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3085118 | Схаф шестерня | 1 |
| 01 | 4415604 | Шестерённый насос | 1 |
| 02 | 4297173 | Гидрораспределитель | 1 |
| 02 | 4286986 | Гидрораспределитель | 1 |
| 03 | 4295463 | Предохранительный клапан | 2 |
| 04 | 4461109 | Шланг (G3) | 1 |
| 05 | A853166 | Адаптер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A853466 | Тройник | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4305254 | Шланг | 1 |
| 08 | 4280596 | Тройник | 1 |
| 09 | A852244 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 4 |
| 13 | 9199444 | Шланг в сборе | 1 |
| 13A | 4369451 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 7 |
| 14 | A852133 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4234371 | Тройник | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852143 | Адаптер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 9199426 | Шланг в сборе | 1 |
| 18A | 4445392 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 10 |
| 19 | 9199428 | Шланг в сборе | 1 |
| 19A | 4445393 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 8 |
| 21 | A853164 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 9225890 | Шланг в сборе | 1 |
| 22A | 4311816 | Шланг | 1 |
| 22B | 4327294 | Защитный кожух | 6 |
| 24 | 4138938 | Уплотнительное кольцо | 3 |
| 25 | A853364 | Угловой штуцер S (моноблочный стрела) | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | A853464 | TEE S (2P-BOOM 1/2) | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4383391 | TEE S (2P-BOOM 3/4) | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 9755390 | Кронштейн | 1 |
| 29 | J011230 | Болт с шайбой | 2 |
| 29 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 30 | J011035 | Болт с шайбой | 3 |
| 30 | J271035 замена: J901035 | Болт с шайбой | 3 |
| 35 | 4121859 | Ленточный зажим | 5 |
| 36 | 4055312 | Ленточный зажим | 10 |
| 39 | 3093166 | Фланец | 2 |
| 40 | A811040 | Уплотнительное кольцо | 2 |
| 41 | 3089427 | Фланец | 2 |
| 42 | A811030 | Уплотнительное кольцо | 2 |
| 43 | J781030 | Болт с внутренним шестигранником | 16 |
| 45 | A853366 | Угловой штуцер | 1 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 4461121 | Шланг (GP) | 1 |
| 47 | A852222 | Угловой штуцер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4219918 | Резиновая втулка | 1 |
| 49 | 4343145 | Переходник S | 1 |
| 50 | 4436271 | Датчик давления | 1 |
| 51 | 4207239 | Колпачок | 1 |
| 53 | 3098941 | Жгут проводов | 1 |
| 55 | 4461079 | Шланг (PT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
