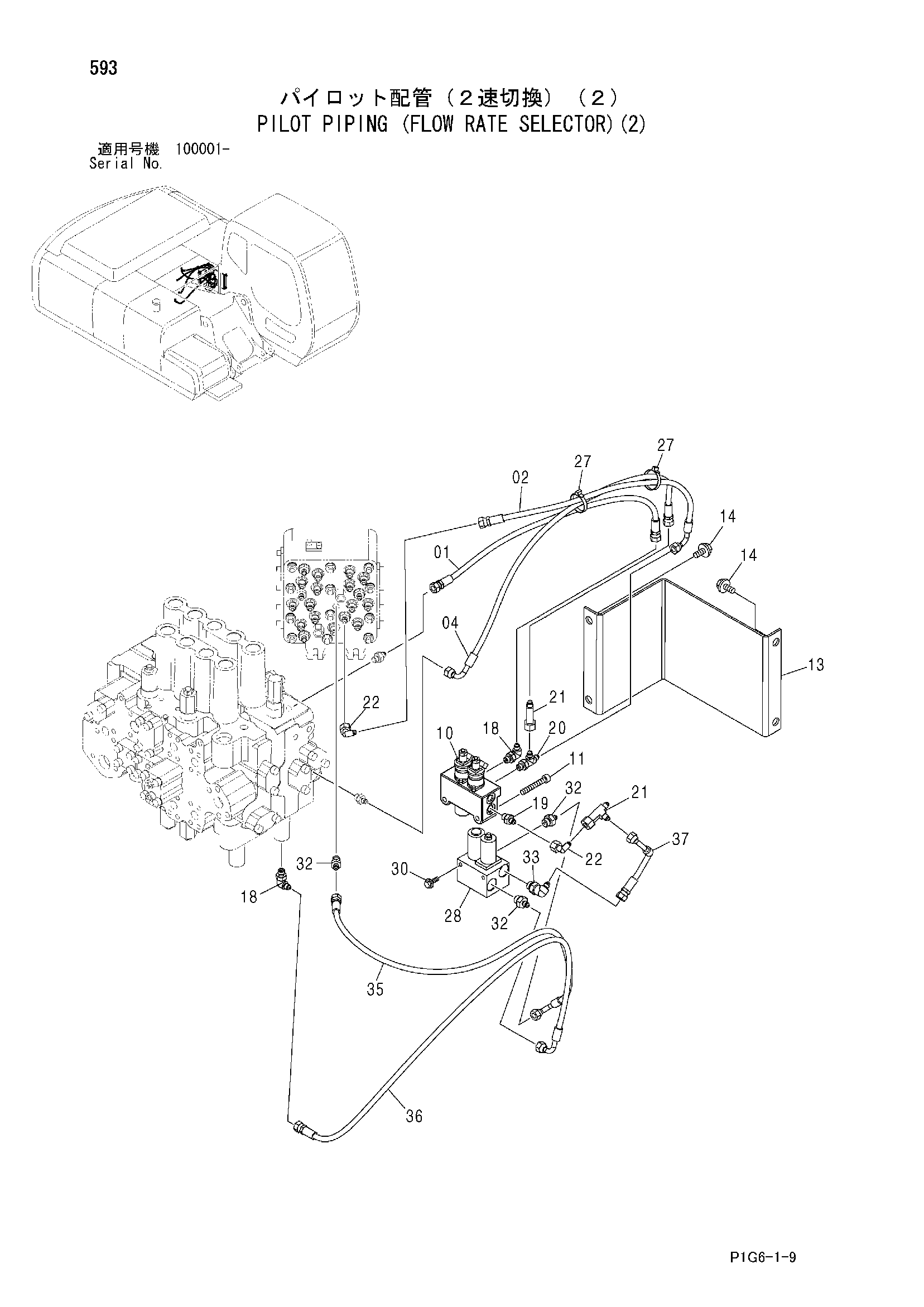

Пилотные гидролинии (поток производительность селектор)(2) — HITACHI ZX200-E
Заводская схема «Пилотные гидролинии (поток производительность селектор)(2)» для HITACHI ZX200-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4448832 | Шланг (SY) | 1 |
| 02 | 4448834 | Шланг (SP) | 1 |
| 04 | 4448847 | Шланг (SM) | 1 |
| 10 | 4447178 | Электромагнитный клапан | 1 |
| 11 | J781065 | Болт с внутренним шестигранником | 2 |
| 13 | 3090894 | Крышка | 1 |
| 14 | J031035 | Болт с шайбой | 4 |
| 14 | J281035 замена: J901035 | Болт с шайбой | 4 |
| 18 | A852322 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852422 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4252786 | Тройник | 2 |
| 22 | 4346096 | Унион S | 2 |
| 27 | 4055312 | Ленточный зажим | 5 |
| 28 | 4277883 | Блок клапанов | 1 |
| 30 | J010816 | Болт с шайбой | 2 |
| 30 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 32 | A852132 | Адаптер | 3 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | A852332 | Угловой штуцер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4447545 | Шланг (P1) | 1 |
| 36 | 4447546 | Шланг (SN) | 1 |
| 37 | 4447892 | Шланг (T) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
