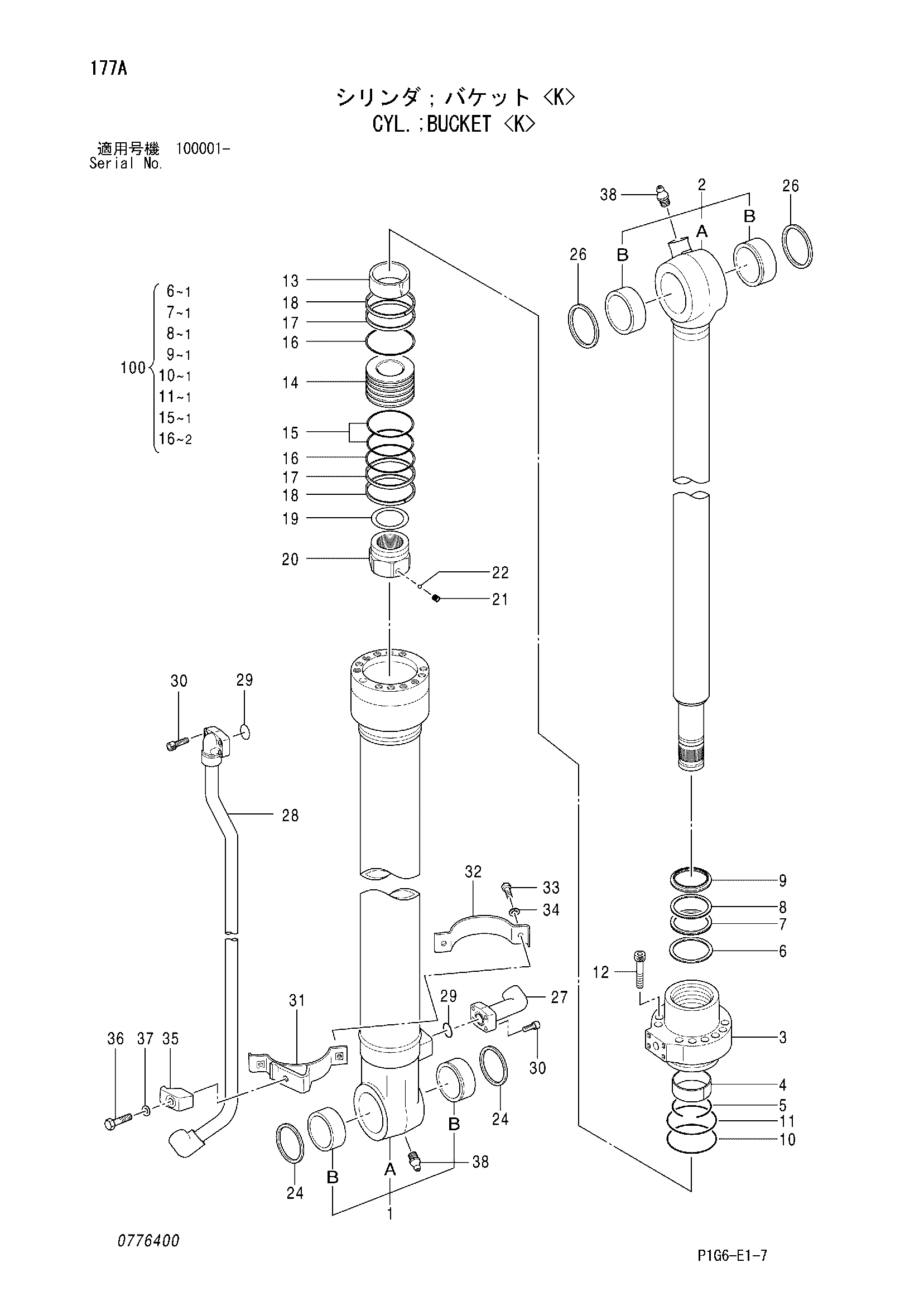

Гидроцилиндр ковша <K> — HITACHI ZX200-E

Заводская схема «Гидроцилиндр ковша <K>» для HITACHI ZX200-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4449579	Гидроцилиндр ковша	1
1	0776401	Труба гидроцилиндра в сборе	1
1A	0855001	Труба гидроцилиндра	1
1B	4352400	Втулка пальца	2
2	0776403	Шток поршня в сборе	1
2A	0776404	Шток поршня	1
2B	4352398	Втулка пальца	2
3	0875805	Головка гидроцилиндра	1
4	0309004	Втулка	1
5	0208304	Стопорное кольцо	1
6	0788906	Кольцо	1
7	0208305	U-образная манжета	1
8	0208306	Опорное кольцо	1
9	0667204	Грязесъёмное кольцо	1
10	A811120	Oーкольцо	1
11	0223704	Опорное кольцо	1
12	0409705	Болт с внутренним шестигранником	12
13	0737504	Амортизирующий подшипник	1
14	0737505	Поршень	1
15	0223706	Уплотнительное кольцо	1
16	0496706	Опорное кольцо	2
17	0737506	Направляющее кольцо	2
18	0223713	Кольцо	2
19	0400909	Регулировочная шайба	1
20	0776406	Гайка	1
21	0309011	Установочный винт	1
22	0111707	Стальной шарик	1
24	0408810	Грязесъёмное кольцо	2
26	4067902	Пылезащитное уплотнение	2
27	8086114	Трубка	1
28	0776407 замена: 0776407	Трубка	1
28	0776407	Трубка	1
29	4506430	Уплотнительное кольцо	2
30	0158855	Болт с внутренним шестигранником	8
31-37	0737509	Лента в сборе	1
31	0737510	Лента	1
32	4468607	Лента	1
33	0408815	Болт	2
34	0325913	Шайба	2
35	0309021	Держатель	1
36	0667013	Болт	1
37	0208516	Пружинная шайба	1
38	J75481	Пресс-маслёнка	2
100	4465493	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
