Крышка двигателя <200, E, 210, H, K> — HITACHI ZX200-E

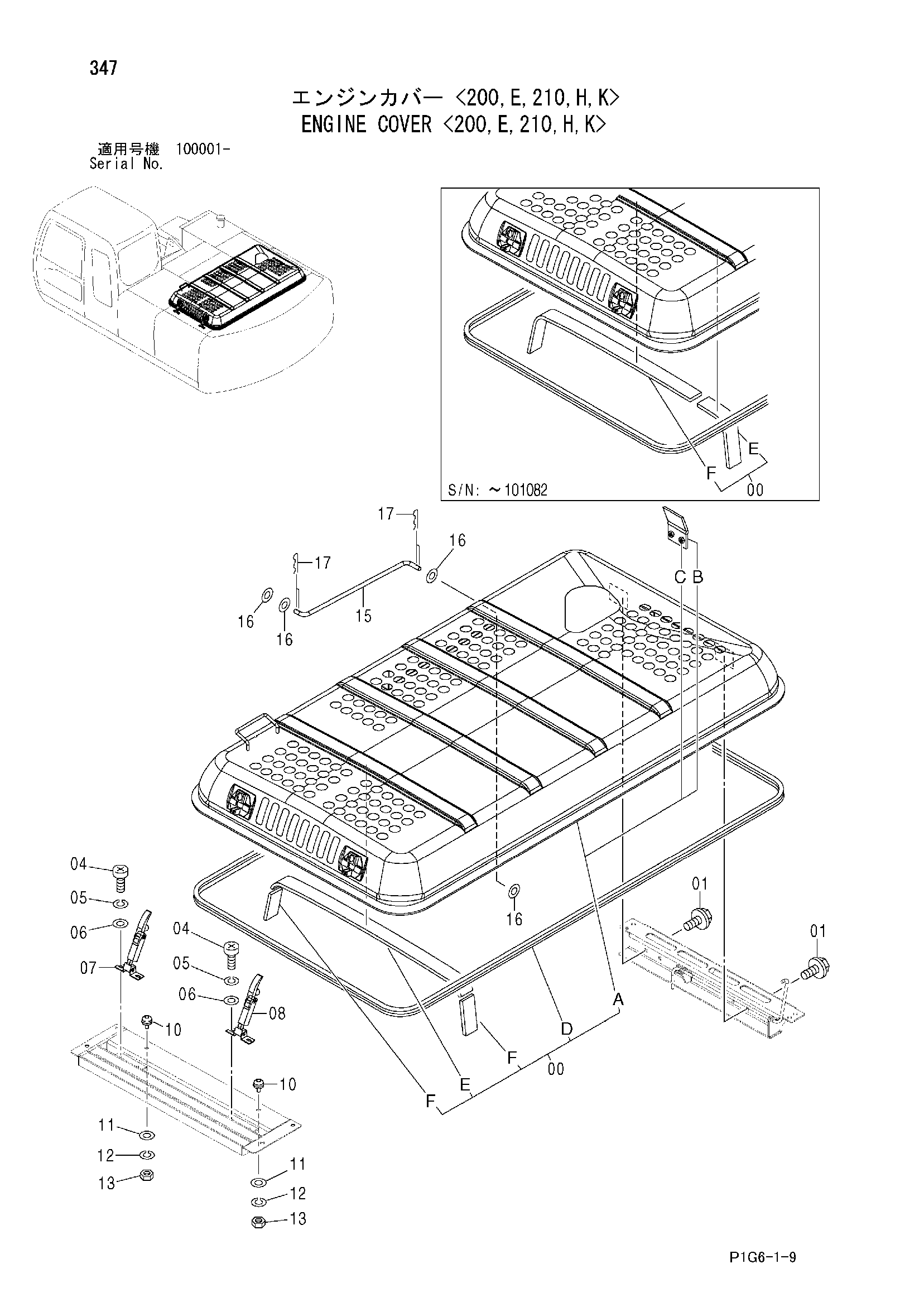

Заводская схема «Крышка двигателя <200, E, 210, H, K>» для HITACHI ZX200-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9184933 | Крышка двигатель в сборе | 1 |
| 00A | 5006772 | Крышка двигатель | 1 |
| 00B | 3080209 | Петля | 2 |
| 00C | M650010 | Гайка WD. | 4 |
| 00D | 4427410 | Резиновая прокладка | 1 |
| 00E | 4452938 замена: 4458537 | Резиновая прокладка | 1 |
| 00E | 4458537 | Резиновая прокладка | 1 |
| 00F | 4452939 замена: 4458538 | Резиновая прокладка | 1 |
| 00F | 4458538 | Резиновая прокладка | 2 |
| 01 | J021030 | Болт с шайбой | 4 |
| 01 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 04 | M430825 | Винт | 4 |
| 05 | A590908 | Пружинная шайба | 4 |
| 06 | A590108 | Плоская шайба | 4 |
| 07 | 4429045 | Защёлка | 1 |
| 08 | 4429044 | Защёлка | 1 |
| 10 | 4294508 | Ограничитель | 2 |
| 11 | A590110 | Плоская шайба | 2 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | J950010 | Гайка | 2 |
| 15 | 4426247 | Стойка | 1 |
| 16 | A590114 | Плоская шайба | 4 |
| 17 | 4022700 | Стопорный палец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
