Пилотные гидролинии — HITACHI ZX200-5G

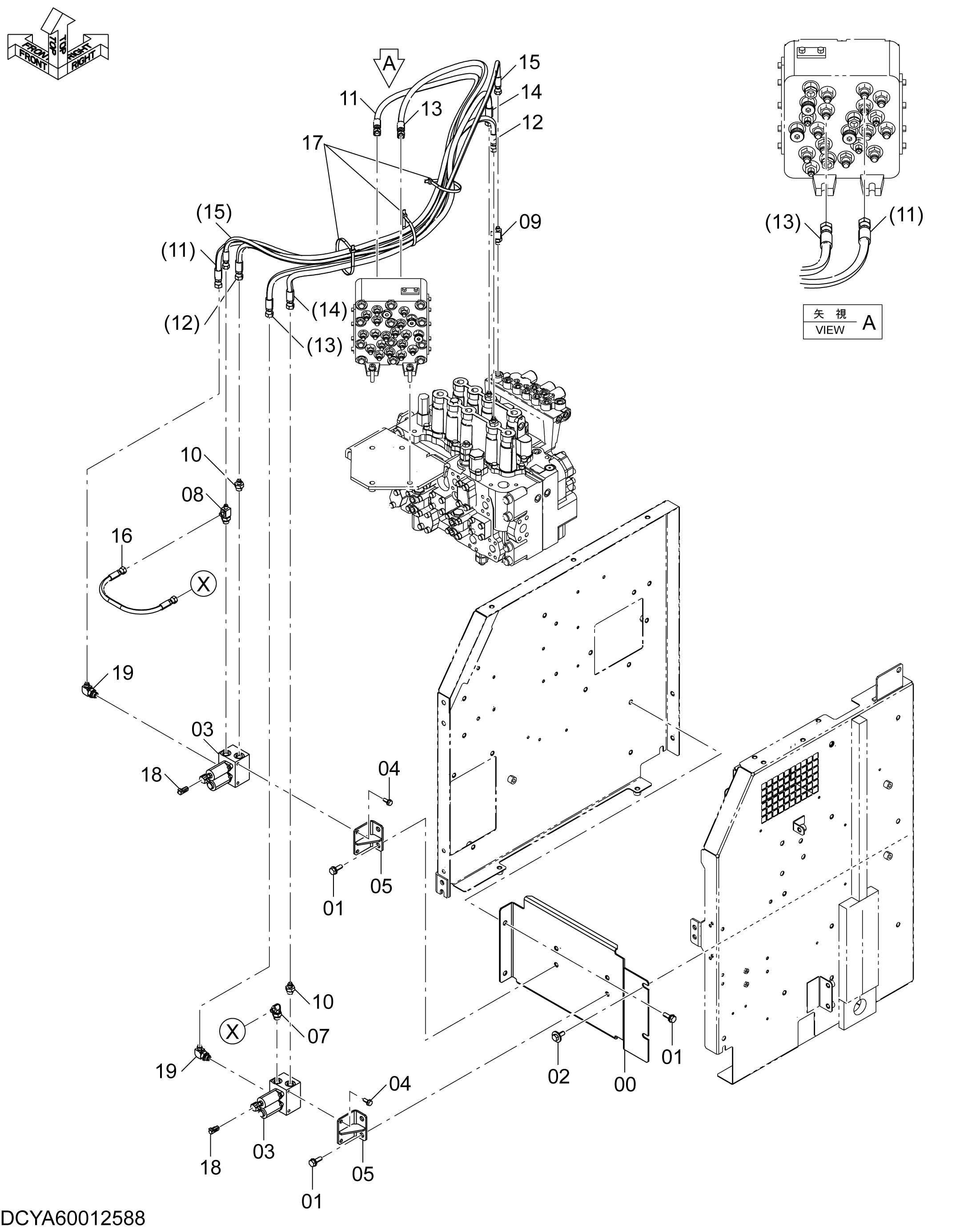

Заводская схема «Пилотные гидролинии» для HITACHI ZX200-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40011474 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 6 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J281030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 03 | 4325439 | Клапан блок | 2 |
| 04 | J260820 | Болт с шайбой | 4 |
| 04A | J900820 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | YA40013557 | Кронштейн | 2 |
| 07 | A852332 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852432 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852422 | Тройник | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852133 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4707752 | Шланг | 1 |
| 12 | 4713481 | Шланг | 1 |
| 13 | 4710491 | Шланг | 1 |
| 14 | 4715782 | Шланг | 1 |
| 15 | 4686214 | Шланг | 1 |
| 16 | 4248681 | Шланг | 1 |
| 17 | 4323613 | Ленточный зажим | 3 |
| 18 | 4649921 | Разъём | 2 |
| 19 | 4711798 | Фильтр | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
