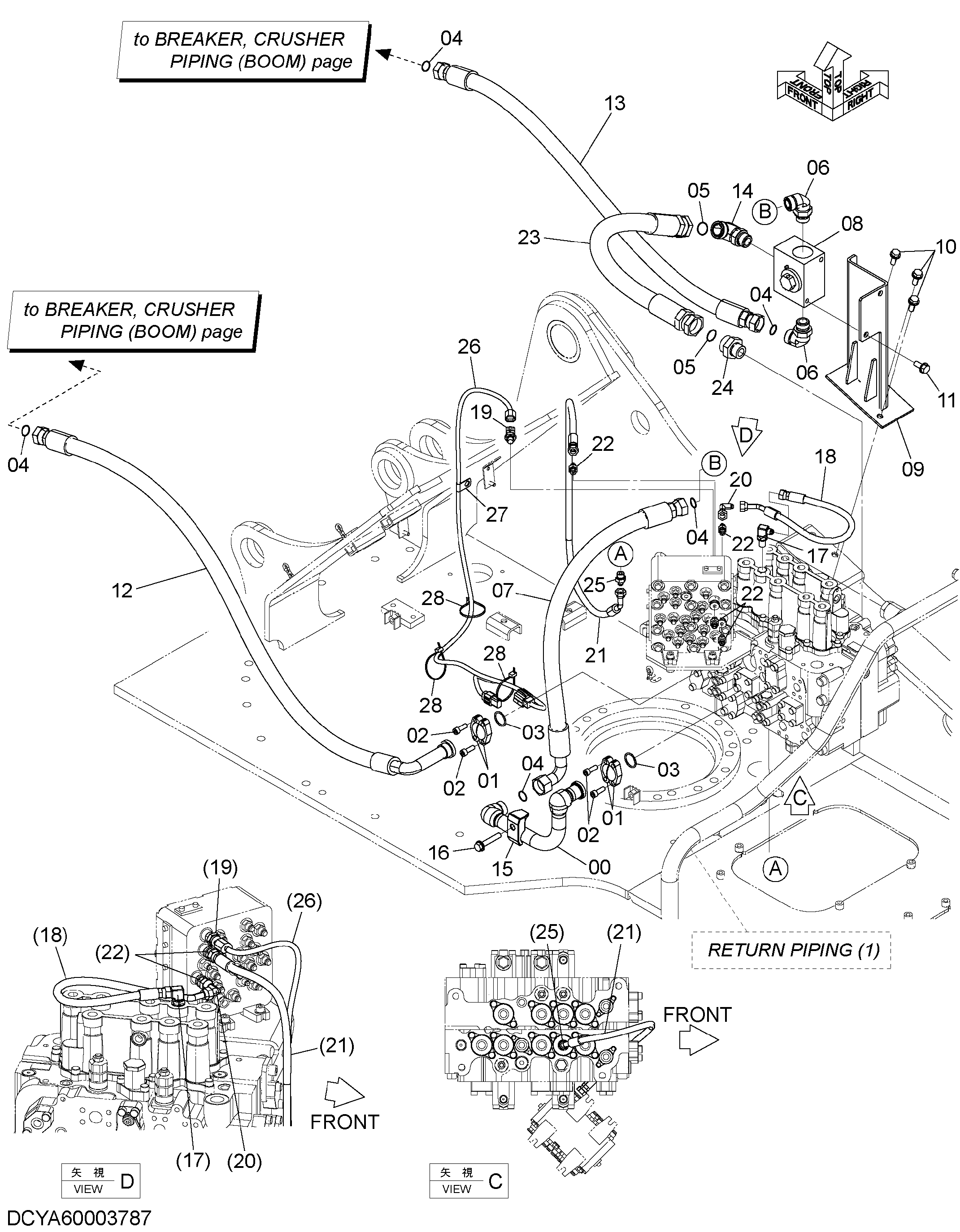

Гидромолот, гидроножницы трубопроводы (основной) — HITACHI ZX200-5G
Заводская схема «Гидромолот, гидроножницы трубопроводы (основной)» для HITACHI ZX200-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100955 | Трубка | 1 |
| 01 | 962453 | Разъёмный фланец | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 8 |
| 03 | 966993 | Уплотнительное кольцо | 2 |
| 04 | 4187328 | Уплотнительное кольцо | 5 |
| 05 | 4187329 | Уплотнительное кольцо | 2 |
| 06 | A853388 | Угловой штуцер | 2 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4308148 | Шланг | 1 |
| 08 | 4455599 | Клапан селектор | 1 |
| 09 | YA40003373 | Кронштейн | 1 |
| 10 | J271235 | Болт с шайбой | 3 |
| 10A | J901235 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271230 | Болт с шайбой | 2 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 9197330 | В сборе шланг | 1 |
| 12A | 4429988 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 5 |
| 13 | 9259967 | В сборе шланг | 1 |
| 13A | 4286814 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 4 |
| 14 | A853380 | Угловой штуцер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4190127 | Хомут трубки | 1 |
| 16 | J271270 | Болт с шайбой | 1 |
| 16A | J901270 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4208913 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4453063 | Шланг | 1 |
| 19 | 4436535 | Датчик давления | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4239976 | Унион S | 1 |
| 21 | 4654406 | Шланг | 1 |
| 22 | A852123 | Адаптер | 4 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4676409 | Шланг | 1 |
| 24 | A853180 | Адаптер | 1 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | A852133 | Адаптер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | YA00006560 | Жгут проводов | 1 |
| 27 | 4190261 | Зажим | 1 |
| 28 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
