Обратные трубопроводы (1) — HITACHI ZX200-5G

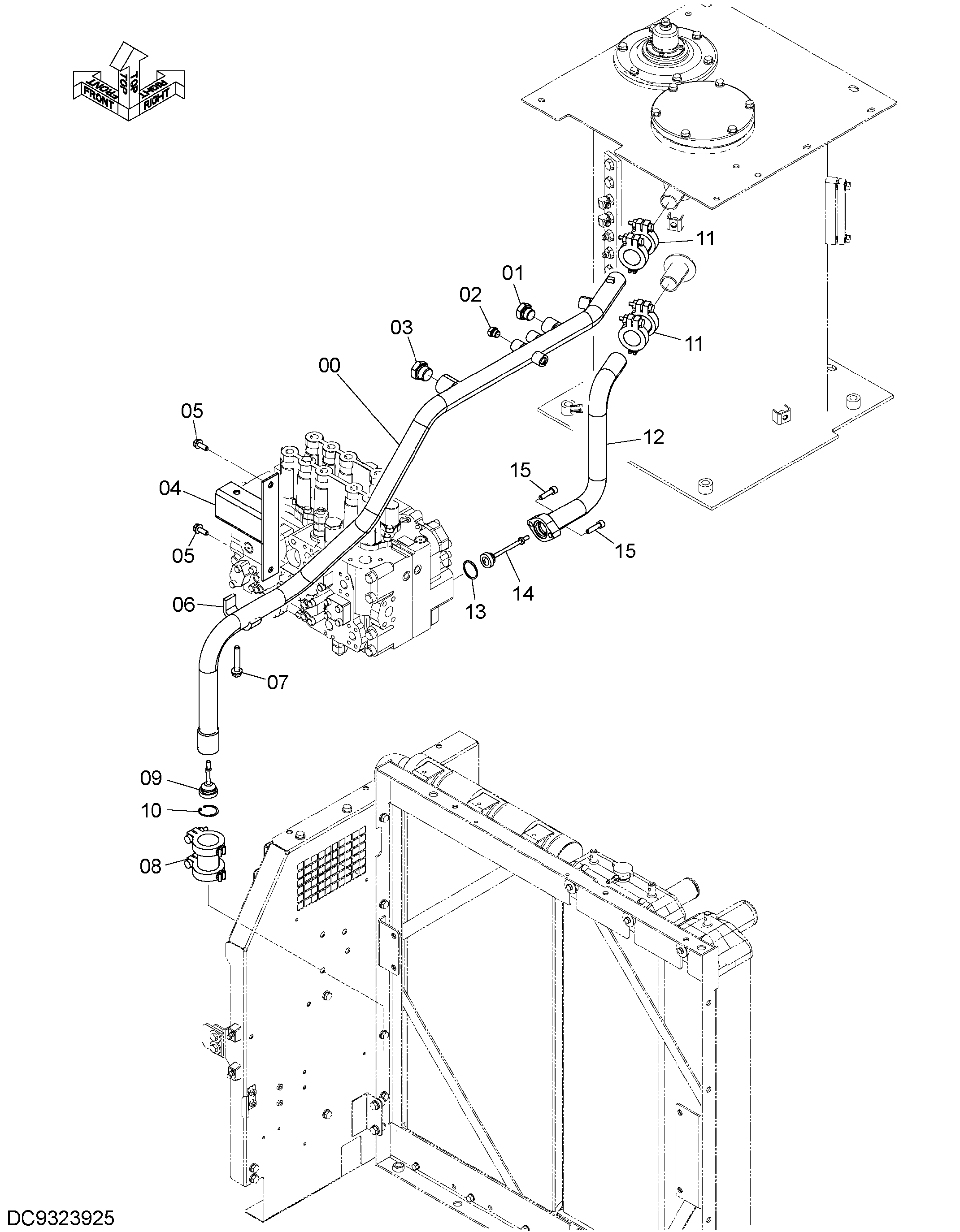

Заводская схема «Обратные трубопроводы (1)» для HITACHI ZX200-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7060664 | Обратная трубка | 1 |
| 01 | A885006 | Пробка | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | A885003 | Пробка | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A885008 | Пробка | 1 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 8098385 | Кронштейн | 1 |
| 05 | J271030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4053698 | Хомут трубки | 1 |
| 07 | J271270 | Болт с шайбой | 1 |
| 07A | J901270 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4712342 | Муфта трубка | 1 |
| 09 | 4276584 | Клапан | 1 |
| 10 | 991718 | Стопорное кольцо | 1 |
| 11 | 4712341 | Муфта трубка | 2 |
| 12 | 8097737 | Обратная трубка | 1 |
| 13 | A811040 | Уплотнительное кольцо | 1 |
| 14 | 4656988 | Клапан | 1 |
| 15 | J781040 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
