Гидролинии рабочего оборудования (стрела) — HITACHI ZX200-5G

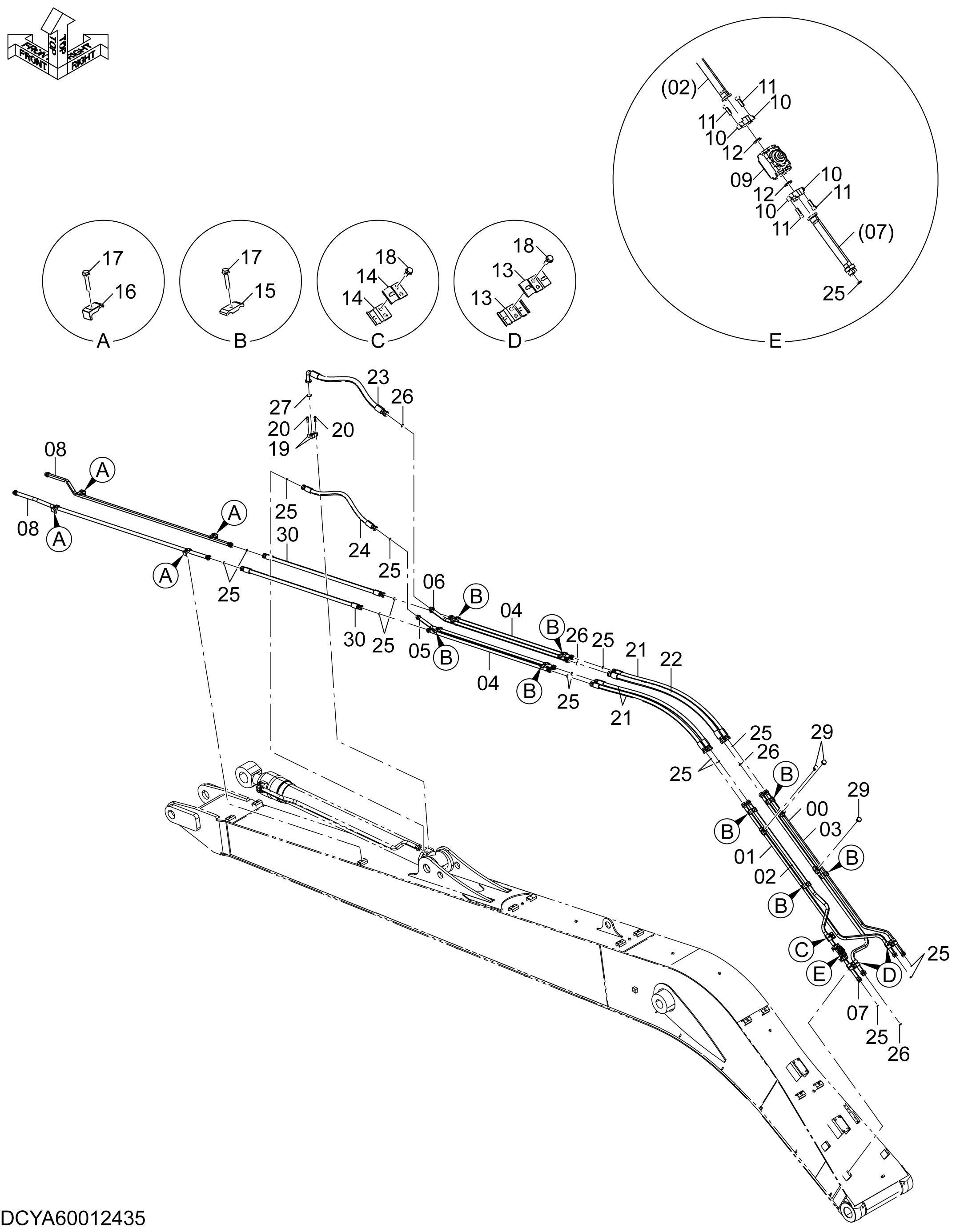

Заводская схема «Гидролинии рабочего оборудования (стрела)» для HITACHI ZX200-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40011124 | Трубка | 1 |
| 01 | YA40011125 | Трубка | 1 |
| 02 | YA40011126 | Трубка | 1 |
| 03 | YA40011127 | Трубка | 1 |
| 04 | YA40011358 | Трубка | 2 |
| 05 | YA40011359 | Трубка | 1 |
| 06 | YA40011360 | Трубка | 1 |
| 07 | 9746942 | Трубка | 1 |
| 08 | YA40011361 | Трубка | 2 |
| 09 | 4330223 | Клапан словретурн | 1 |
| 10 | 986910 | Разъёмный фланец | 4 |
| 11 | M341030 | Болт с внутренним шестигранником | 8 |
| 12 | 971489 | Уплотнительное кольцо | 2 |
| 13 | 4710796 | Хомут трубки | 4 |
| 14 | 4710793 | Хомут трубки | 2 |
| 15 | 4189859 | Хомут трубки | 8 |
| 16 | 4190126 | Хомут трубки | 4 |
| 17 | J271265 | Болт с шайбой | 12 |
| 17A | J901265 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | J271235 | Болт с шайбой | 6 |
| 18A | J901235 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 4085560 | Разъёмный фланец | 2 |
| 20 | M341240 | Болт с внутренним шестигранником | 4 |
| 21 | 4286269 | Шланг | 3 |
| 22 | 4286816 | Шланг | 1 |
| 23 | 4612251 | Шланг | 1 |
| 24 | 4286268 | Шланг | 1 |
| 25 | 4187308 | Уплотнительное кольцо | 15 |
| 26 | 4187328 | Уплотнительное кольцо | 4 |
| 27 | 966993 | Уплотнительное кольцо | 1 |
| 29 | A885006 | Пробка | 3 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4648630 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
