Рама — HITACHI ZX200-5G

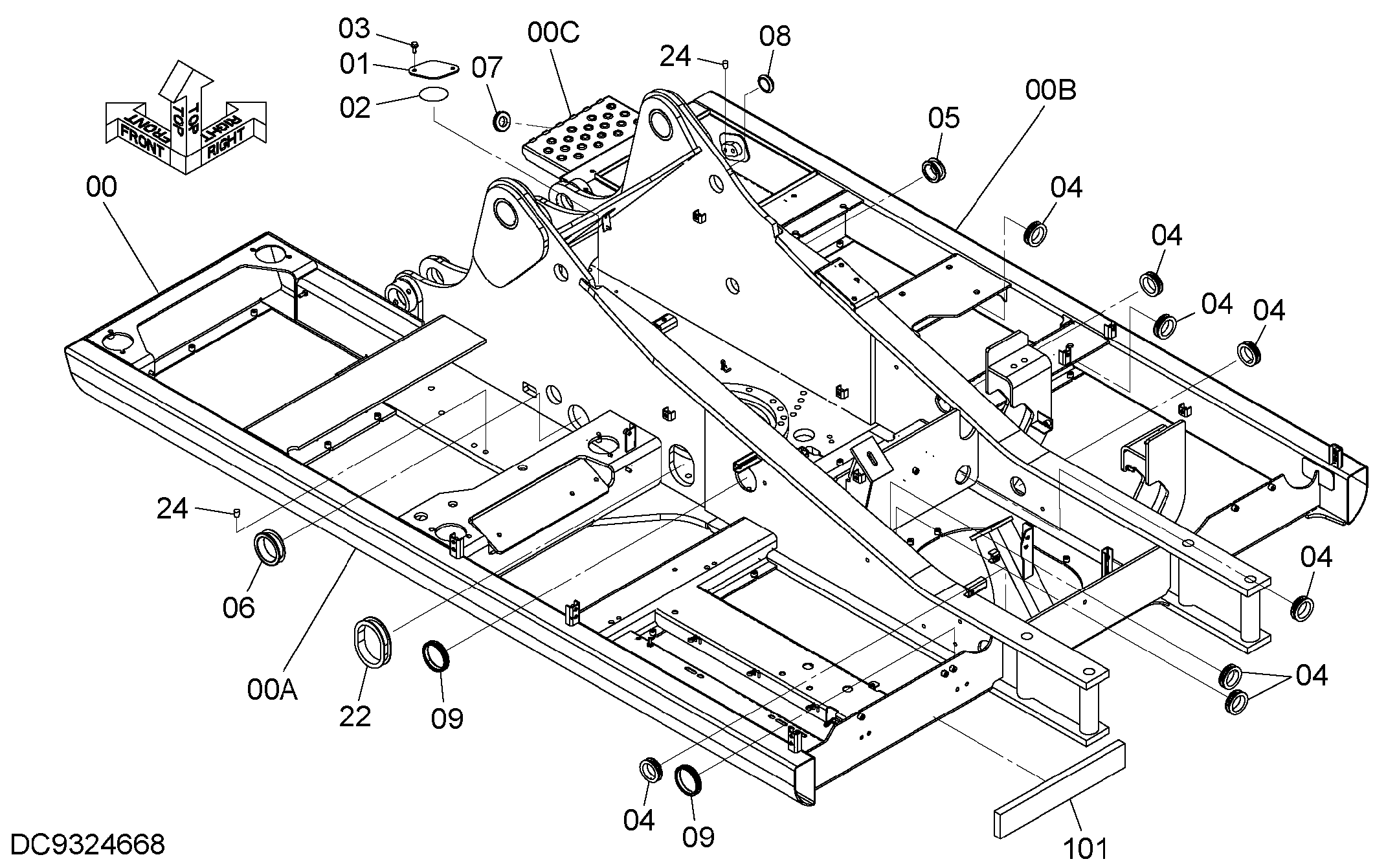

Заводская схема «Рама» для HITACHI ZX200-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5013702 | Рама основной | 1 |
| 00A | 4699403 | Трубка | 1 |
| 00B | 4699461 | Трубка | 1 |
| 00C | 3103694 | Ступень | 1 |
| 01 | YA00010818 | Крышка | 1 |
| 02 | A811090 | Уплотнительное кольцо | 1 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4208279 | Резиновая втулка | 8 |
| 05 | 4338858 | Резиновая втулка | 1 |
| 06 | 4191977 | Резиновая втулка | 1 |
| 07 | 4654597 | Резиновая втулка | 1 |
| 08 | 4422519 | Резиновая втулка | 1 |
| 09 | 4232527 | Резиновая втулка | 2 |
| 22 | 4191978 | Резиновая втулка | 1 |
| 24 | 4719262 | Резиновая прокладка | 2 |
| 101 | YA00007646 | Резиновое уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
