Кондиционер блок — HITACHI ZX200-5G

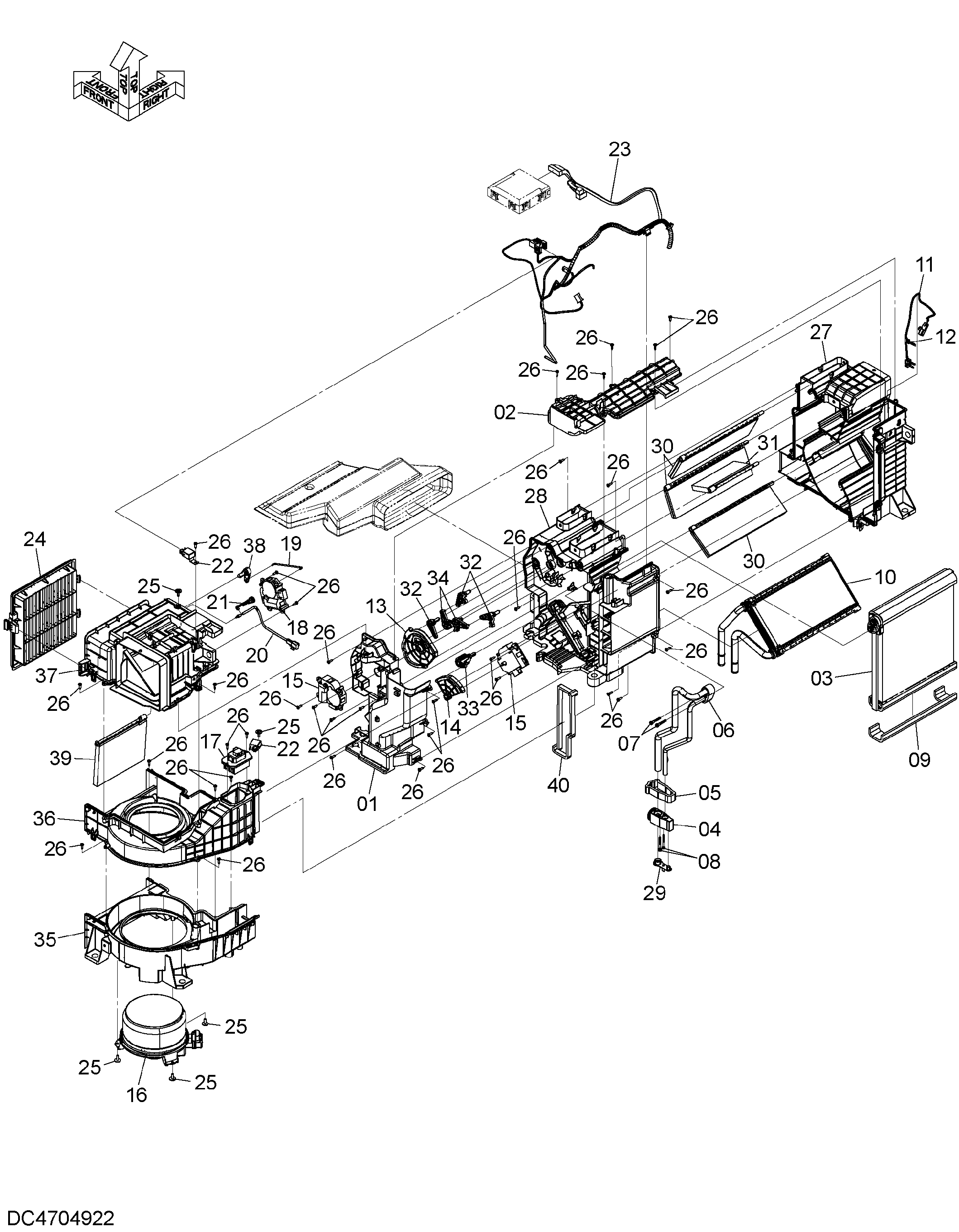

Заводская схема «Кондиционер блок» для HITACHI ZX200-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4704922 | Блок аиркон | 1 | |
| 01 | XB00001042 | Корпус | 1 |
| 02 | XB00001043 | Пластина | 1 |
| 03 | XB00001044 | Евапоратор | 1 |
| 04 | XB00001045 | Клапан | 1 |
| 05 | XB00001046 | Манжета | 1 |
| 06 | XB00001047 | Трубка | 1 |
| 07 | XB00001048 | Болт | 2 |
| 08 | XB00001049 | Болт | 2 |
| 09 | XB00001050 | Манжета | 1 |
| 10 | XB00001051 | Коре | 1 |
| 11 | XB00001052 | Датчик термостатический | 1 |
| 12 | XB00001053 | Хомут | 1 |
| 13 | XB00001054 | Пластина | 1 |
| 14 | XB00001055 | Пластина | 1 |
| 15 | XB00001056 | Гидромотор | 2 |
| 16 | XB00001057 | Гидромотор | 1 |
| 17 | XB00001058 | Трансистор | 1 |
| 18 | XB00001059 | Гидромотор | 1 |
| 19 | XB00001060 | Вал | 1 |
| 20 | XB00001061 | Датчик термостатический | 1 |
| 21 | XB00001062 | Кронштейн | 1 |
| 22 | XB00001063 | Реле | 2 |
| 23 | XB00001064 | Жгут проводов | 1 |
| 24 | YA00001490 | Фильтр | 1 |
| 25 | XB00001065 | Самонарезающий винт | 5 |
| 26 | 4382883 | Самонарезающий винт | 35 |
| 27 | XB00001066 | Корпус | 1 |
| 28 | XB00001067 | Корпус | 1 |
| 29 | XB00001068 | Пробка | 1 |
| 30 | XB00001069 | Дверь | 3 |
| 31 | XB00001070 | Дверь | 1 |
| 32 | XB00001071 | Рычаг | 3 |
| 33 | XB00001072 | Рычаг | 1 |
| 34 | XB00001073 | Рычаг | 2 |
| 35 | XB00001074 | Корпус | 1 |
| 36 | XB00001075 | Корпус | 1 |
| 37 | XB00001076 | Корпус | 1 |
| 38 | XB00001077 | Рычаг | 1 |
| 39 | XB00001078 | Дверь | 1 |
| 40 | XB00001079 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
