Фильтр линия <200> — HITACHI ZX200-3G

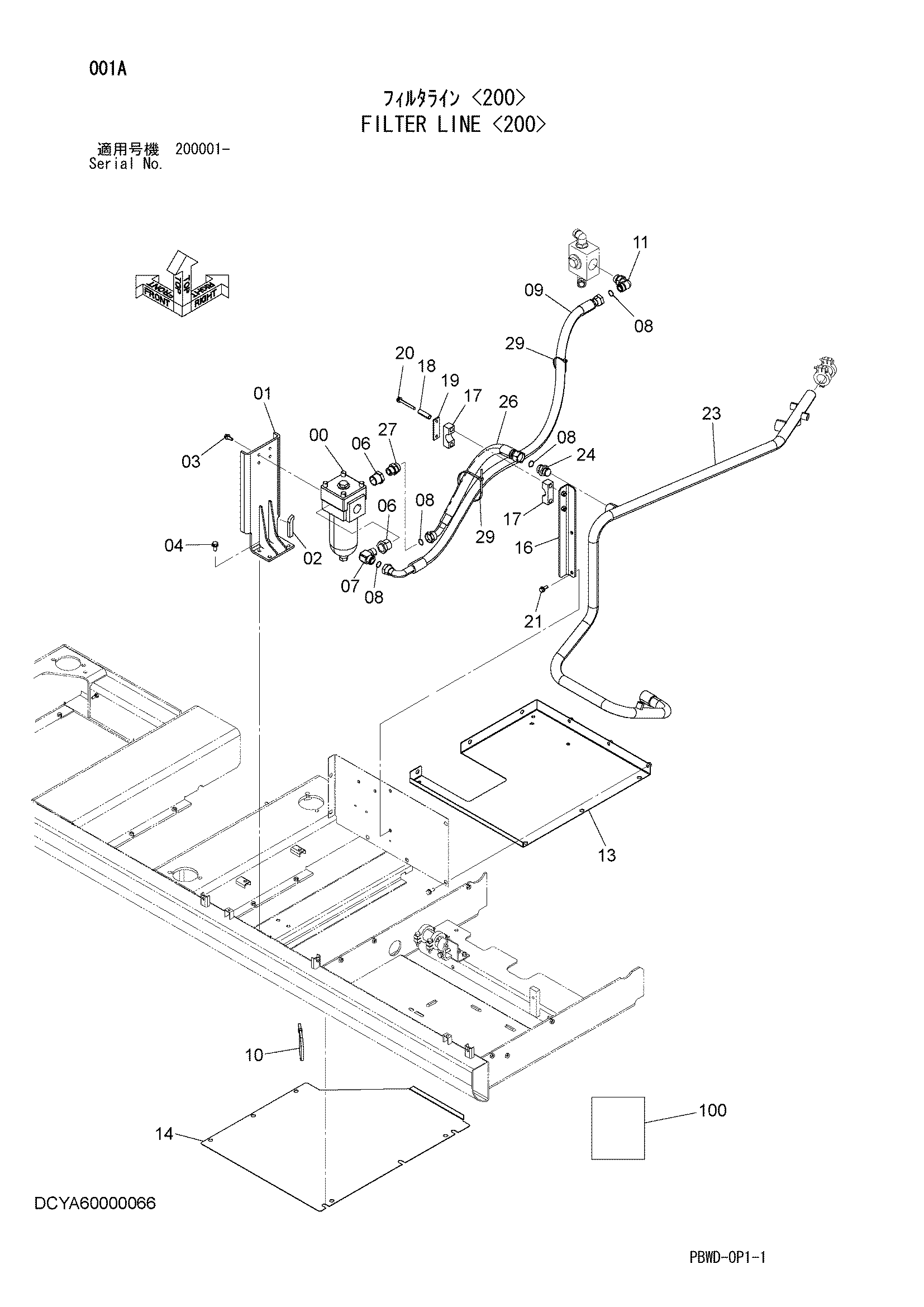

Заводская схема «Фильтр линия <200>» для HITACHI ZX200-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4734057 | Фильтр линия | 1 |
| 00A | 4358407 | Фильтрующий элемент | 1 |
| 00B | A810115 | Уплотнительное кольцо | 1 |
| 01 | 8069844 | Кронштейн | 1 |
| 02 | 4632185 | Резиновая прокладка | 1 |
| 03 | J271030 | Болт с шайбой | 4 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J271230 | Болт с шайбой | 4 |
| 04A | J901230 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 94-1605 | Переходник | 2 |
| 07 | 4281216 | Угловой штуцер | 1 |
| 08 | 4187328 | Уплотнительное кольцо | 4 |
| 09 | 9175032 | Шланг | 1 |
| 09A | 4378762 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 6 |
| 10 | 4055312 | Ленточный зажим | 1 |
| 11 | A853388 | Угловой штуцер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 7043168 | Крышка | 1 |
| 14 | 2047391 | Крышка | 1 |
| 16 | 9761104 | Кронштейн | 1 |
| 17 | 4323361 | Хомут | 2 |
| 18 | 4323362 | Проставка | 2 |
| 19 | 4195494 | Пластина | 1 |
| 20 | J271090 | Болт с шайбой | 2 |
| 20A | J901090 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J271030 | Болт с шайбой | 2 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 7044765 | Обратная трубка | 1 |
| 24 | A853188 | Адаптер | 1 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | 9229133 | Шланг в сборе | 1 |
| 26A | 4606664 | Шланг | 1 |
| 26B | 4327294 | Защитный кожух | 2 |
| 27 | 4208659 | Адаптер | 1 |
| 29 | 4121859 | Ленточный зажим | 2 |
| 100 | YA00000010 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
