Гидроцилиндр стрелы (правый) — HITACHI ZX200-3G

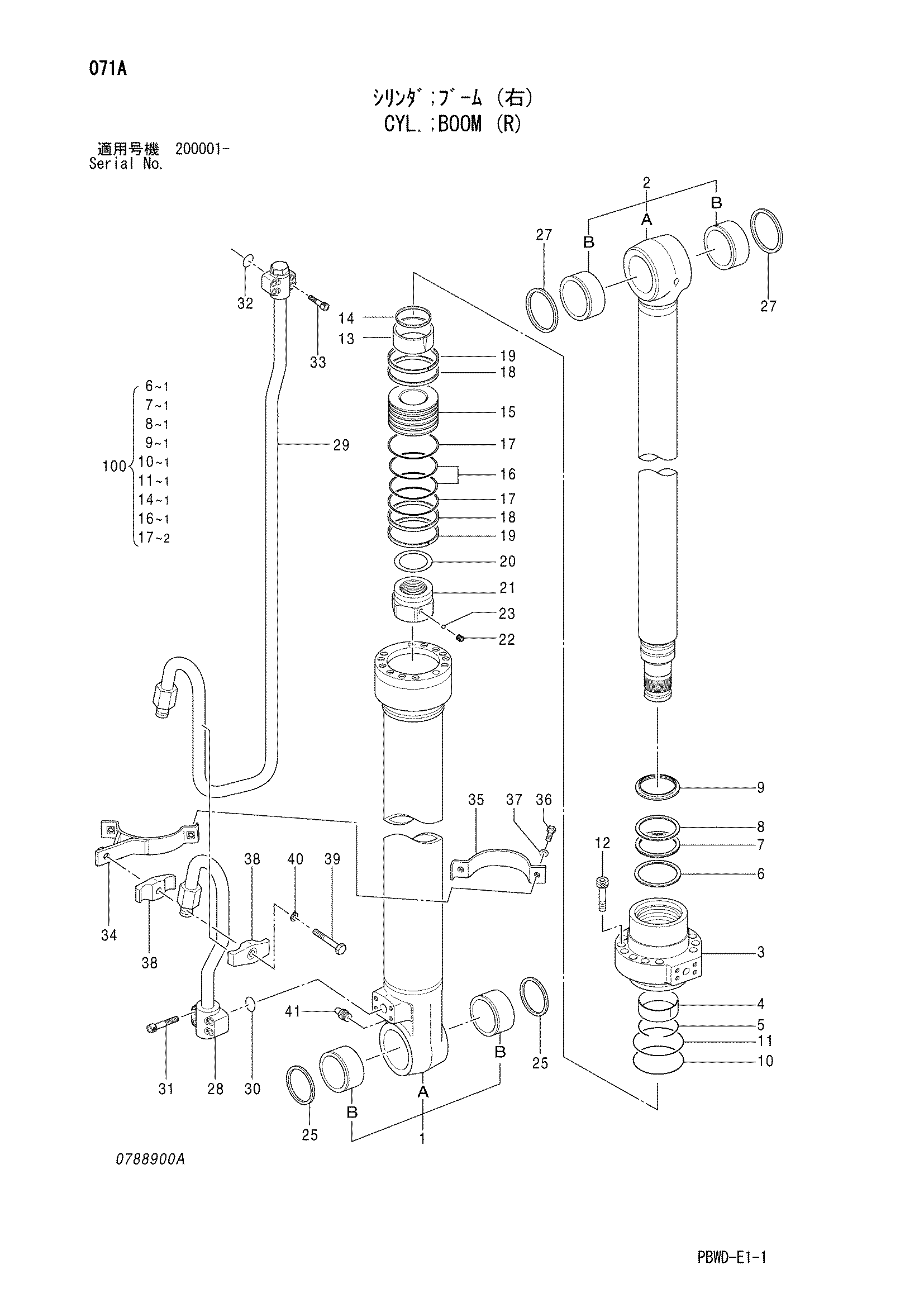

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI ZX200-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4410244	Гидроцилиндр стрелы (правый)	1
1	0788901	Труба гидроцилиндра в сборе	1
1A	0788902	Труба гидроцилиндра	1
1B	4352398	Втулка пальца	2
2	0788903	Шток поршня в сборе	1
2A	0788904	Шток поршня	1
2B	4355875	Втулка пальца	2
3	0788905	Головка гидроцилиндра	1
4	0309004	Втулка	1
5	0208304	Стопорное кольцо	1
6	0788911	Кольцо	1
7	0788912	U-образная манжета	1
8	0208306	Опорное кольцо	1
9	0667204	Грязесъёмное кольцо	1
10	A811115	Уплотнительное кольцо	1
11	0261310	Опорное кольцо	1
12	0409705	Болт с внутренним шестигранником	12
13	0409706	Амортизирующий подшипник	1
14	0667205	Уплотнение амортизатор	1
15	0409708	Поршень	1
16	0258205	Уплотнительное кольцо	1
17	0409709	Опорное кольцо	2
18	0788908	Направляющее кольцо	2
19	0261308	Направляющее кольцо	2
20	0309013	Регулировочная шайба	1
21	0788907	Гайка	1
22	0309011	Установочный винт	1
23	0111707	Стальной шарик	1
25	4067902	Пылезащитное уплотнение	2
27	4067901	Пылезащитное уплотнение	2
28	0788909	Трубка	1
29	0788910	Трубка	1
30	984614	Уплотнительное кольцо	1
31	0697201	Болт с внутренним шестигранником	4
32	4506430	Уплотнительное кольцо	1
33	4486953	Болт с внутренним шестигранником	4
34-40	0667210	Комплект лента	1
34	0409713	Лента	1
35	0309314	Лента	1
36	0408815	Болт	2
37	0325913	Шайба	2
38	0236915	Держатель	2
39	0254312	Болт	1
40	A590914	Пружинная шайба	1
41	J75481	Пресс-маслёнка	1
100	4661485	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
