Гидрораспределитель (4/5) — HITACHI ZX200-3G

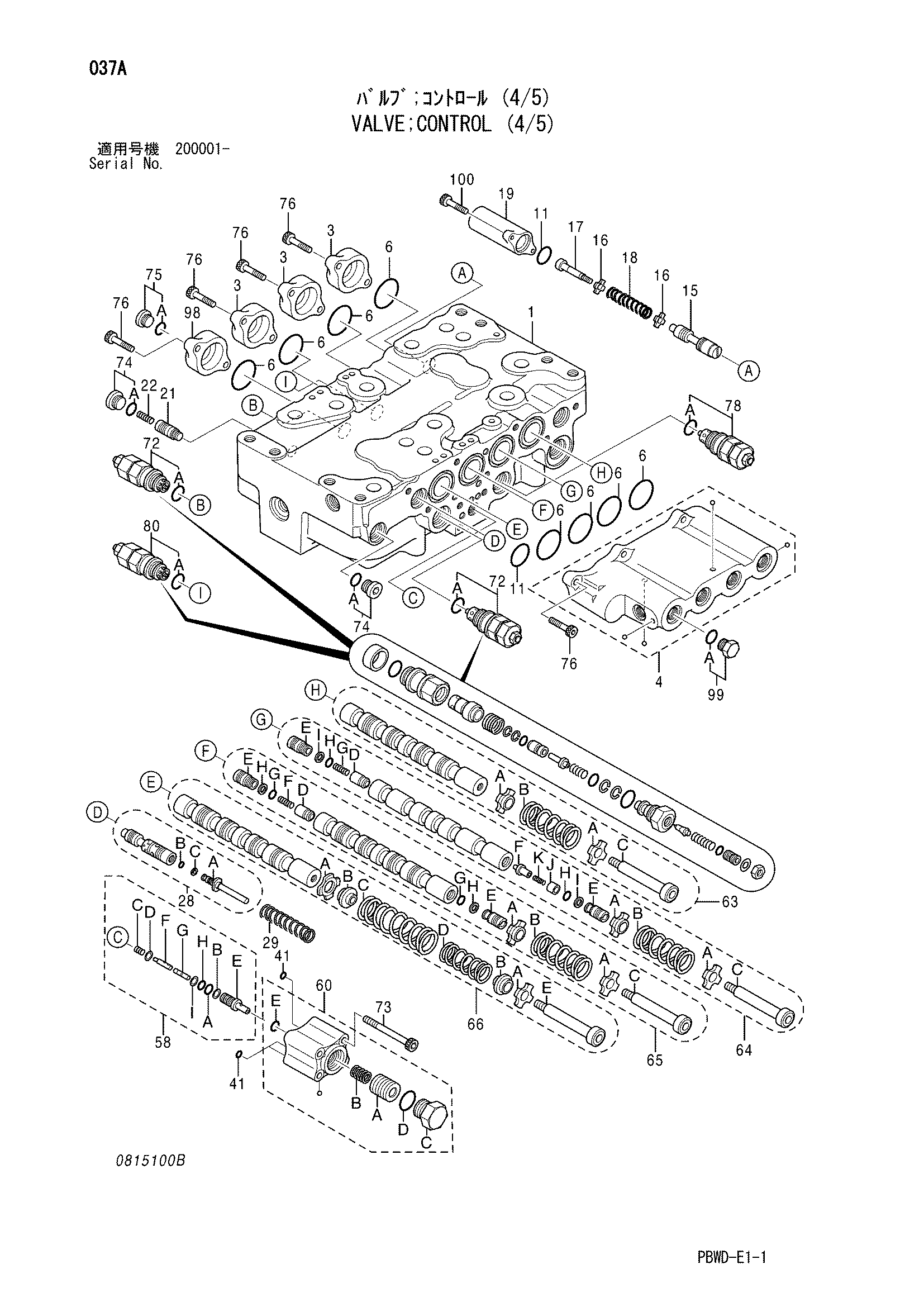

Заводская схема «Гидрораспределитель (4/5)» для HITACHI ZX200-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4448461 | Гидрораспределитель (4/5) | 1 | |
| 3 | 0791801 | Колпачок | 3 |
| 4 | 4454201 | Колпачок в сборе | 1 |
| 6 | A811045 | Уплотнительное кольцо | 8 |
| 11 | 4226446 | Уплотнительное кольцо | 2 |
| 16 | 0332904 | Седло пружины | 2 |
| 17 | 0735807 | Концевой золотник | 1 |
| 18 | 0791902 | Пружина | 1 |
| 19 | 0791803 | Колпачок | 1 |
| 21 | 0791903 | Тарельчатый клапан | 1 |
| 22 | 0668007 | Пружина | 1 |
| 28A | 0791904 | Проставка | 1 |
| 28B | 4013748 | Уплотнительное кольцо | 1 |
| 28C | 0250914 | Опорное кольцо | 1 |
| 29 | 0791914 | Пружина | 1 |
| 41 | 4506406 | Уплотнительное кольцо | 3 |
| 58 | 0791818 | Клапан в сборе | 1 |
| 58A | 971823 | Уплотнительное кольцо | 1 |
| 58B | 0332924 | Опорное кольцо | 1 |
| 58C | 0791808 | Пружина | 1 |
| 58D | 0791809 | Седло пружины | 1 |
| 58H | 4140436 | Уплотнительное кольцо | 1 |
| 58I | 4105067 | Опорное кольцо | 1 |
| 60 | 4454198 | Корпус в сборе | 1 |
| 60A | 0791813 | Поршень | 1 |
| 60B | 0791814 | Пружина | 1 |
| 60C | 0111803 | Пробка | 1 |
| 60D | 0111804 | Уплотнительное кольцо | 1 |
| 60E | 4506320 | Уплотнительное кольцо | 1 |
| 63A | 0306003 | Седло пружины | 2 |
| 63B | 0309705 | Пружина | 1 |
| 63C | 0791815 | Концевой золотник | 1 |
| 64A | 0306003 | Седло пружины | 2 |
| 64B | 0309705 | Пружина | 1 |
| 64C | 0791815 | Концевой золотник | 1 |
| 64D | 0791905 | Тарельчатый клапан | 1 |
| 64E | 0791906 | Пробка | 2 |
| 64F | 0791907 | Тарельчатый клапан | 1 |
| 64G | 0668007 | Пружина | 1 |
| 64H | 971823 | Уплотнительное кольцо | 2 |
| 64I | 0332924 | Опорное кольцо | 2 |
| 64J | 0791908 | Втулка | 1 |
| 64K | 0791909 | Пружина | 1 |
| 65A | 0306003 | Седло пружины | 2 |
| 65B | 0309705 | Пружина | 1 |
| 65C | 0791815 | Концевой золотник | 1 |
| 65D | 0791905 | Тарельчатый клапан | 1 |
| 65E | 0791906 | Пробка | 2 |
| 65F | 0668007 | Пружина | 1 |
| 65G | 971823 | Уплотнительное кольцо | 2 |
| 65H | 0332924 | Опорное кольцо | 2 |
| 66A | 0791910 | Седло пружины | 2 |
| 66B | 0791911 | Седло пружины | 2 |
| 66C | 0791912 | Пружина | 1 |
| 66D | 0791913 | Пружина | 1 |
| 66E | 0791815 | Концевой золотник | 1 |
| 72 | 4372039 | Предохранительный клапан | 2 |
| 72A | 4613376 | Уплотнительное кольцо | 1 |
| 73 | 0791622 | Болт с внутренним шестигранником | 4 |
| 74 | 0695007 | Пробка в сборе | 2 |
| 74A | 4509180 | Уплотнительное кольцо | 1 |
| 75 | 0689405 | Пробка в сборе | 1 |
| 75A | 957366 | Уплотнительное кольцо | 1 |
| 76 | 0459541 | Болт с внутренним шестигранником | 14 |
| 78 | 4448675 | Предохранительный клапан | 1 |
| 78A | 4613376 | Уплотнительное кольцо | 1 |
| 80 | 4448507 | Предохранительный клапан | 1 |
| 80A | 4613376 | Уплотнительное кольцо | 1 |
| 98 | 0791816 | Колпачок | 1 |
| 99 | 0309732 | Пробка в сборе | 1 |
| 99A | 4509180 | Уплотнительное кольцо | 1 |
| 100 | 0455002 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
