Пилотные гидролинии (F) — HITACHI ZX200-3G

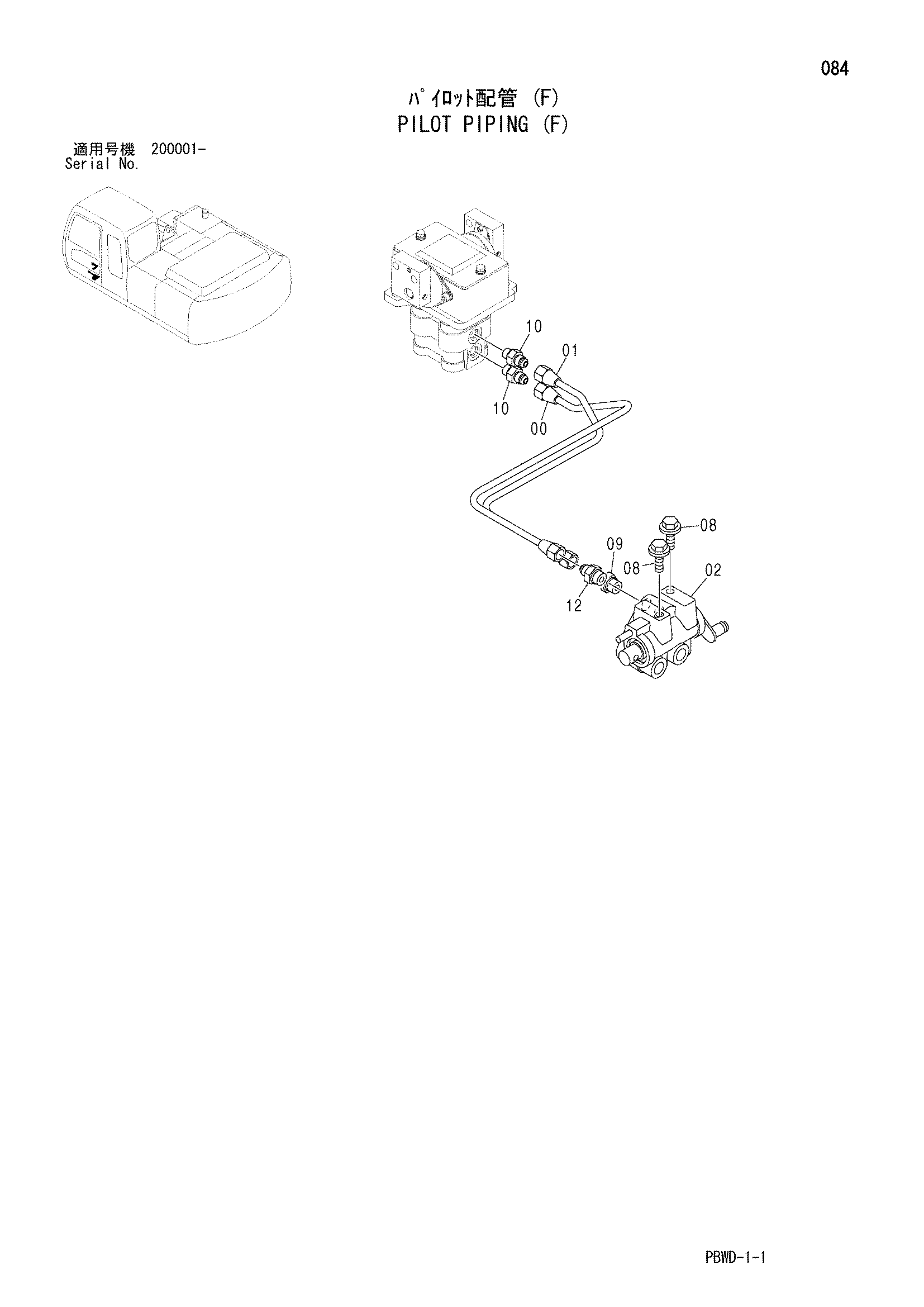

Заводская схема «Пилотные гидролинии (F)» для HITACHI ZX200-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607398 | Трубка | 1 |
| 01 | 4607399 | Трубка | 1 |
| 02 | 4407253 | Запорный клапан | 1 |
| 08 | J271025 | Болт с шайбой | 2 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4255305 | Штуцер трубки | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4255304 | Штуцер трубки | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4452326 | Фильтр | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
