H ковш 0.91m3 (JIS 94) — HITACHI ZX200-3G

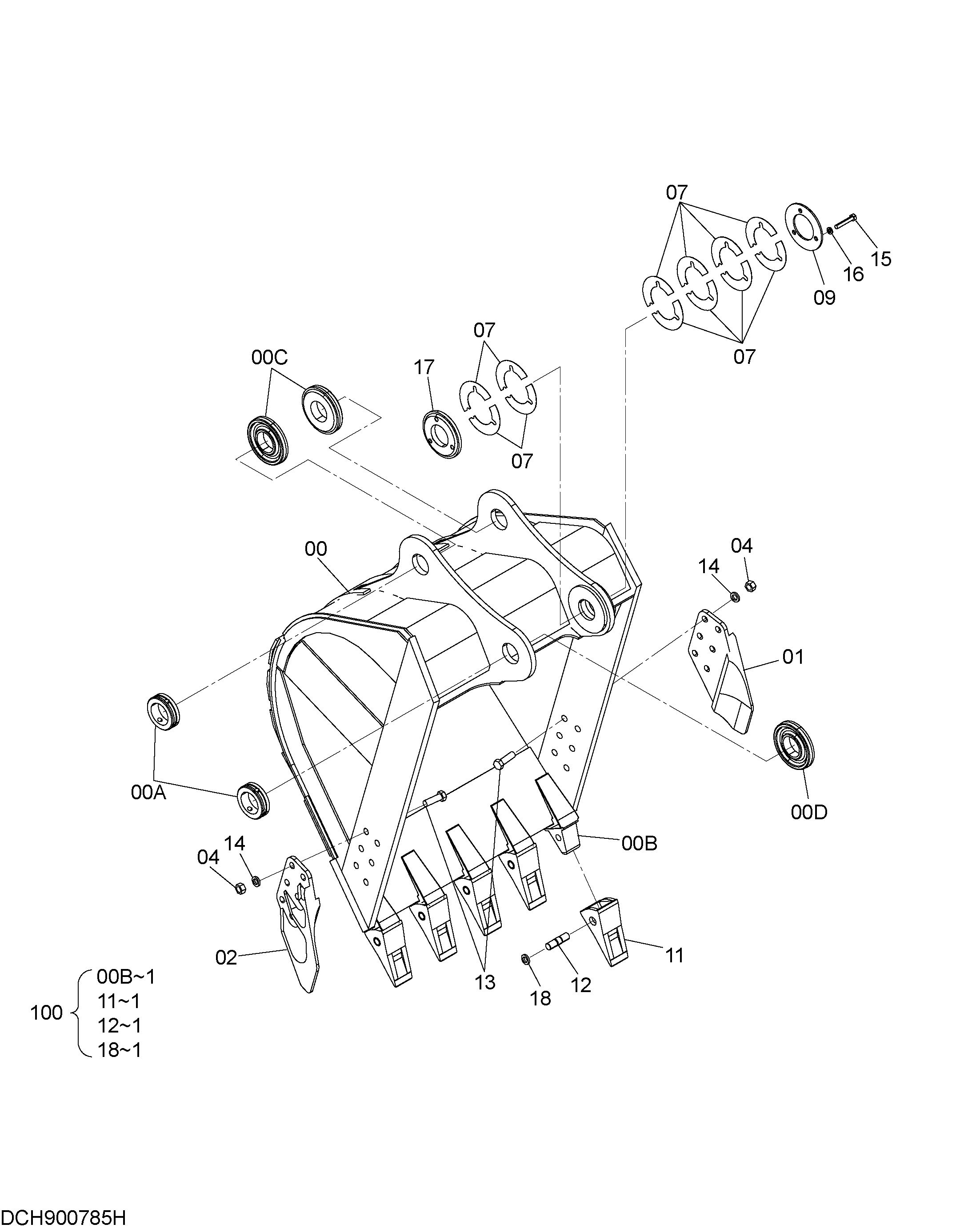

Заводская схема «H ковш 0.91m3 (JIS 94)» для HITACHI ZX200-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| H900785H | Ковш | 1 | |
| 00 | H800497H | Ковш | 1 |
| 00A | 4454563 | Ограничитель | 2 |
| 00B | H401285H | Адаптер зуба | 5 |
| 00C | 4225804 | Бобышка | 2 |
| 00D | 4445241 | Бобышка | 1 |
| 01 | 2014503 | Боковой резец | 1 |
| 02 | 2014504 | Боковой резец | 1 |
| 04 | J951022 | Гайка | 12 |
| 07 | 4275784 | Регулировочная шайба | 12 |
| 09 | 4275783 | Пластина | 1 |
| 11 | H401286H | Коронка зуба | 5 |
| 12 | H401244H | Стопорный палец | 5 |
| 13 | J932270 | Болт | 12 |
| 14 | A590922 | Пружинная шайба | 12 |
| 15 | J901480 | Болт | 3 |
| 16 | A590914 | Пружинная шайба | 3 |
| 17 | 4445245 | Бобышка | 1 |
| 18 | H401245H | Пружинная шайба | 5 |
| 100 | H900785H | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
