Стрела — HITACHI ZX200-3G

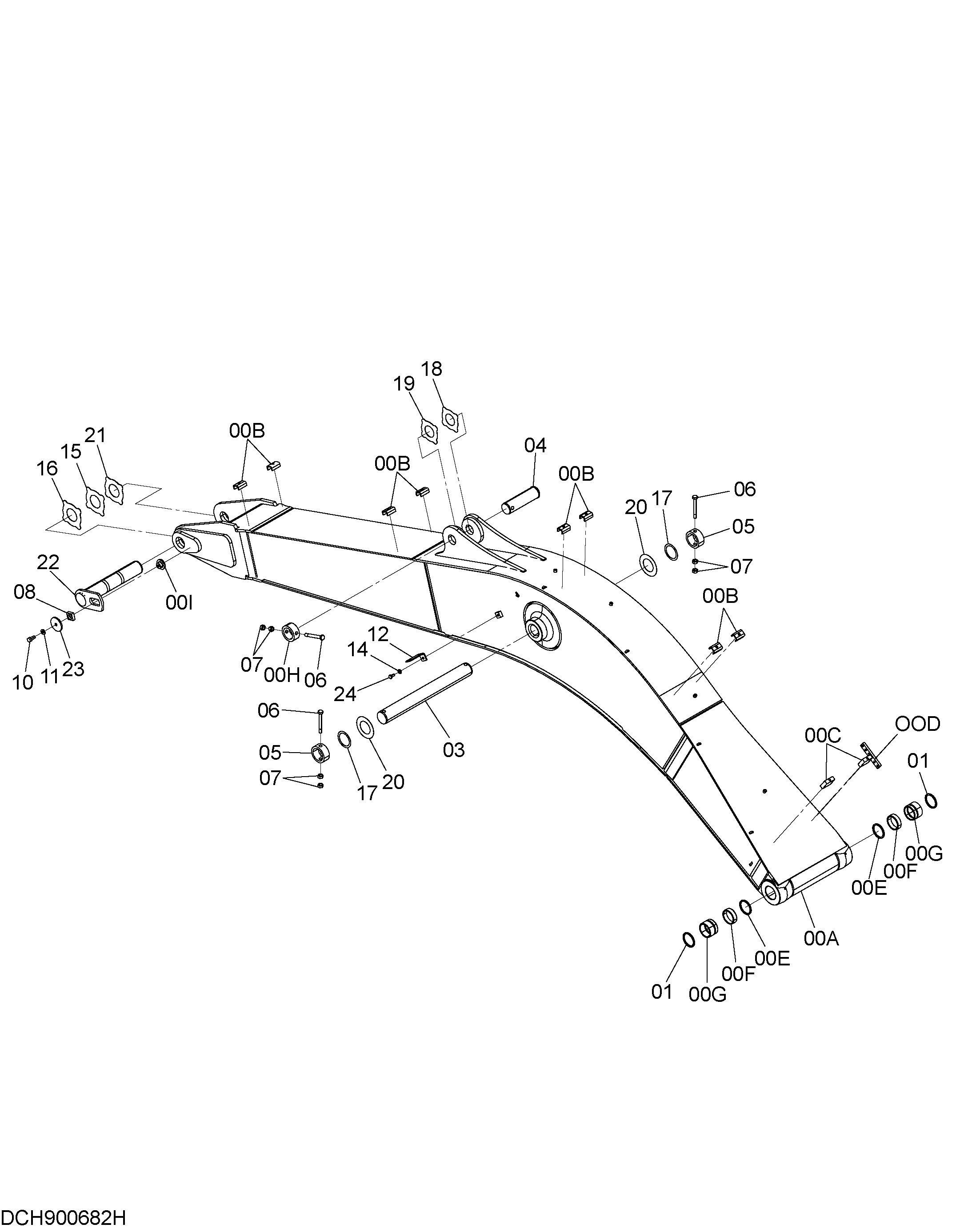

Заводская схема «Стрела» для HITACHI ZX200-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-I | H700223H | Стрела | 1 |
| 00A | H500181H | Стрела | 1 |
| 00B | 9738322 | Седло винта | 8 |
| 00C | 4334594 | Седло винта | 2 |
| 00D | 4624799 | Блок | 1 |
| 00E | 4067901 | Пылезащитное уплотнение | 2 |
| 00F | 4402460 | Втулка | 2 |
| 00G | 4443880 | Втулка | 2 |
| 00H | 4434953 | Ограничитель | 1 |
| 00I | 4426117 | Ограничитель | 1 |
| 01 | 4067901 | Пылезащитное уплотнение | 2 |
| 03 | 3088574 | Палец | 1 |
| 04 | 3088575 | Палец | 1 |
| 05 | 4067720 | Ограничитель | 2 |
| 06 | 4435126 | Стопорный палец | 3 |
| 07 | J950020 | Гайка | 6 |
| 08 | 4424425 | Блок | 1 |
| 10 | J921840 | Болт | 1 |
| 11 | J222018 | Шайба | 1 |
| 12 | 4224631 | Кронштейн | 1 |
| 14 | J222014 | Шайба | 1 |
| 15 | 4444284 | Упорная пластина | 1 |
| 16 | 4444285 | Упорная пластина | 1 |
| 17 | 4444755 | Упорная пластина | 2 |
| 18 | 4444286 | Упорная пластина | 1 |
| 19 | 4444287 | Упорная пластина | 1 |
| 20 | 4450013 | Упорная пластина | 2 |
| 21 | 4460370 | Упорная пластина | 1 |
| 22 | 8102957 | Палец | 1 |
| 23 | 4640621 | Пластина | 1 |
| 24 | J901430 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
