Топливный бак — HITACHI ZX200-3G

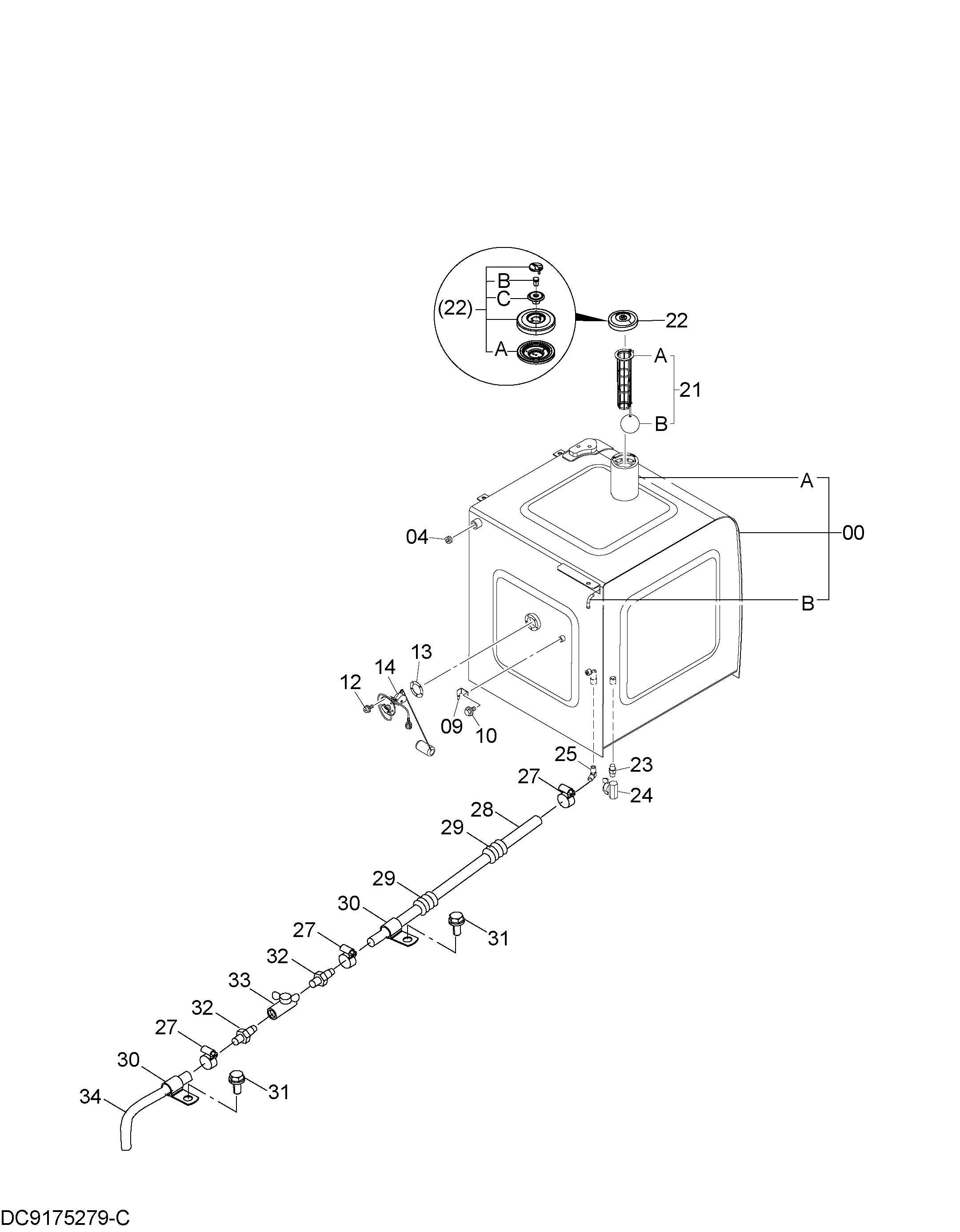

Заводская схема «Топливный бак» для HITACHI ZX200-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006215 | Топливный бак | 1 |
| 00A | 4121497 | Трубка | 1 |
| 00B | 4249777 | Трубка | 1 |
| 04 | 94-2013 | Пробка | 1 |
| 09 | 4257159 | Кронштейн | 1 |
| 10 | J271016 | Болт с шайбой | 1 |
| 10A | J901016 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | J450510 | Винт с шайбой | 5 |
| 13 | 4269607 | Манжета | 1 |
| 14 | 4660782 | Поплавок | 1 |
| 21 | 4353560 | Сетчатый фильтр | 1 |
| 21A | 4372619 | Сетчатый фильтр | 1 |
| 21B | 4372620 | Поплавок | 1 |
| 22 | 4361638 | Колпачок | 1 |
| 22A | 4168820 | Манжета резиновый | 1 |
| 22B | 4361411 | Гидроцилиндр. блокировка | 1 |
| 22C | 4355978 | Корпус | 1 |
| 23 | J70782 | Адаптер | 1 |
| 24 | 4374265 | Шаровой клапан | 1 |
| 25 | 4449361 | Угловой штуцер | 1 |
| 27 | 4514700 | Зажим шланг | 3 |
| 28 | H401420H | Топливный шланг | 1 |
| 29 | 4279257 | Резиновая втулка | 2 |
| 30 | 4190273 | Зажим | 2 |
| 31 | J271025 | Болт с шайбой | 2 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4449362 | Адаптер | 2 |
| 33 | 4374265 | Шаровой клапан | 1 |
| 34 | 4407161 | Топливный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
