Пилотные гидролинии (моноблочный стрела) — HITACHI ZX200-3F

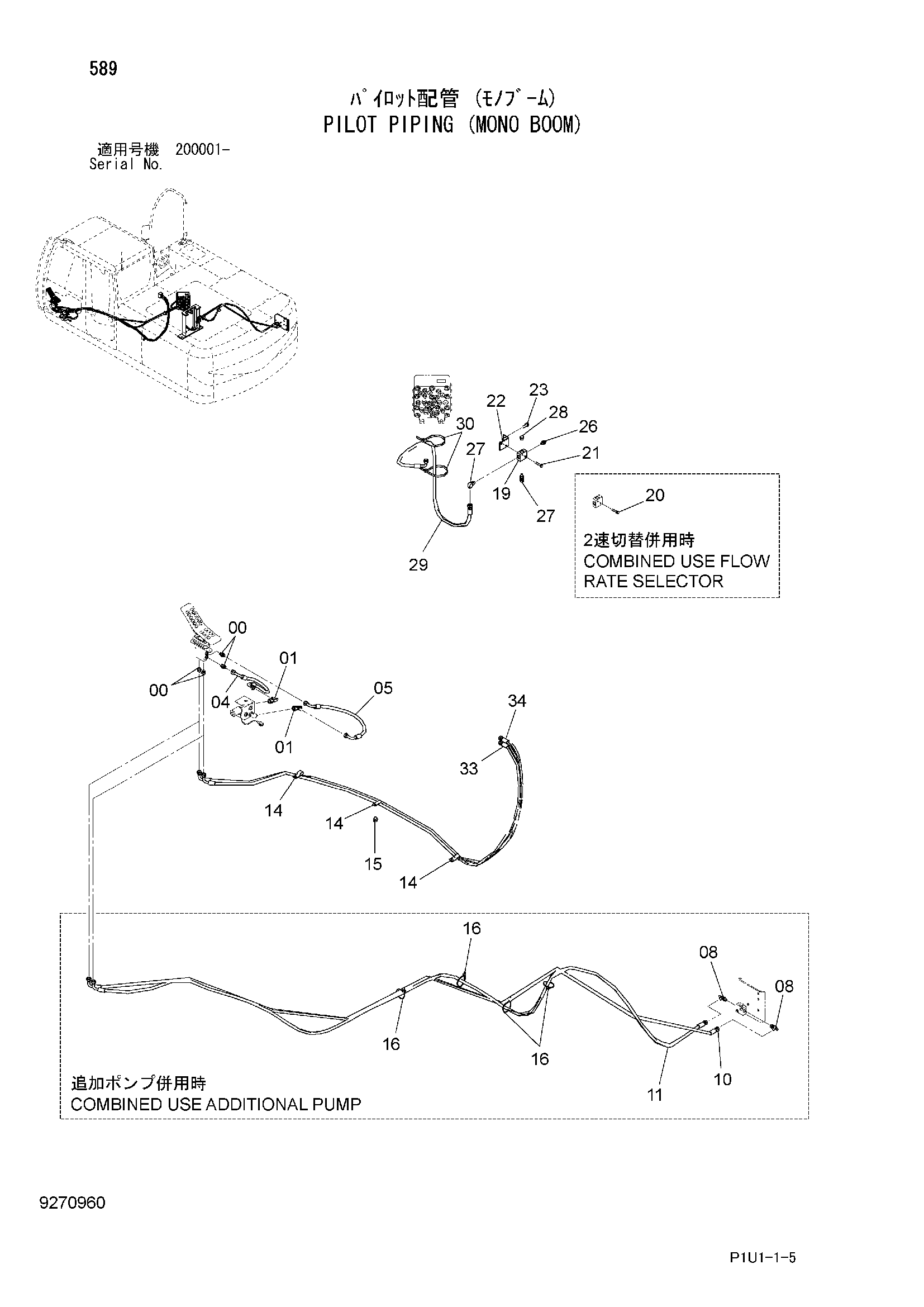

Заводская схема «Пилотные гидролинии (моноблочный стрела)» для HITACHI ZX200-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4246672 | Соединительный штуцер | 2 |
| 04 | 4645593 | Шланг | 1 |
| 05 | 4645592 | Шланг | 1 |
| 08 | 4239712 | Тройник | 2 |
| 10 | 4614099 | Шланг | 1 |
| 11 | 4614090 | Шланг | 1 |
| 14 | 4190292 | Зажим | 3 |
| 15 | J271020 | Болт с шайбой | 1 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4055312 | Ленточный зажим | 4 |
| 19 | 4411001 | Челночный клапан | 1 |
| 20 | J260845 | Болт с шайбой | 2 |
| 20A | J900845 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | J260870 | Болт с шайбой | 2 |
| 21A | J900870 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 22 | 9764485 | Кронштейн | 1 |
| 23 | J271035 | Болт с шайбой | 2 |
| 23A | J901035 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | A852122 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852323 | Угловой штуцер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A885002 | Пробка | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 9216739 | Шланг в сборе | 1 |
| 29A | 4453281 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 2 |
| 30 | 4121859 | Ленточный зажим | 2 |
| 33 | 4448041 | Шланг | 1 |
| 34 | 4645591 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
