Гусеничная цепь (LC)[EU1]<210LC, 210LCN> — HITACHI ZX200-3F
Заводская схема «Гусеничная цепь (LC)[EU1]<210LC, 210LCN>» для HITACHI ZX200-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.

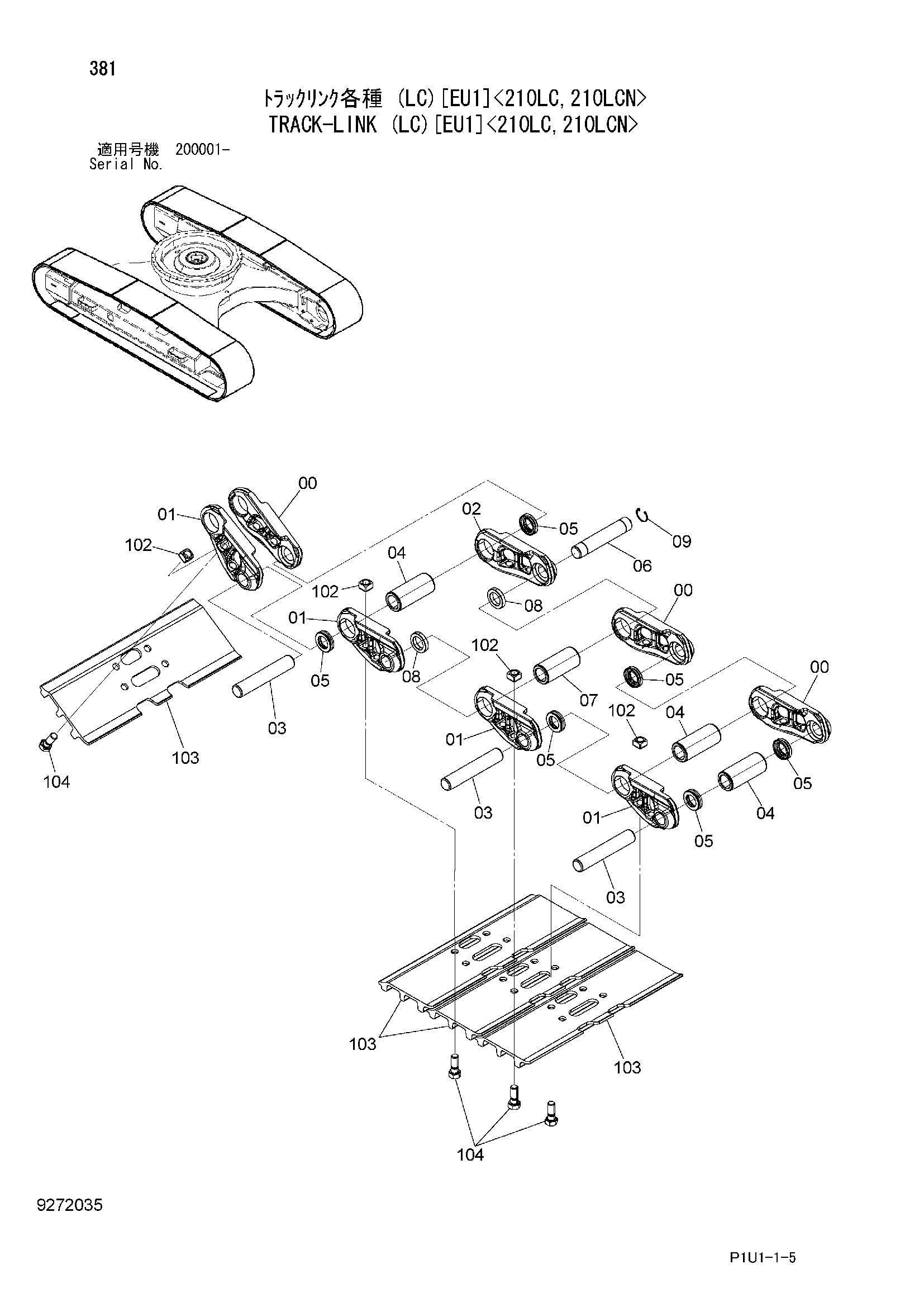

![Схема Гусеничная цепь (LC)[EU1]<210LC, 210LCN> HITACHI ZX200-3F](/catalog-drawings/cc/cce2bf7a-a813-48d2-863a-177ee4d75c68.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9265533 | Гусеничная цепь в сборе (500G) | 2 | |
| 9265531 | Гусеничная цепь в сборе (600G) | 2 | |
| 9264205 | Гусеничная цепь в сборе (700G) | 2 | |
| 9264206 | Гусеничная цепь в сборе (800G) | 2 | |
| 9264207 | Гусеничная цепь в сборе (900G) | 2 | |
| 9263747 | Гусеничная цепь в сборе (600F) | 2 | |
| 00-09 | 9250500 | Гусеничная цепь-в сборе | 1 |
| 00 | 0005251 | Гусеничная цепь B | 48 |
| 01 | 0005252 | Гусеничная цепь B | 49 |
| 02 | 4633367 | Гусеничная цепь M | 1 |
| 03 | 4314671 | Палец | 48 |
| 04 | 4386609 | Втулка | 48 |
| 05 | 4408124 | Уплотнение | 96 |
| 06 | 4267743 | Соединительный палец | 1 |
| 07 | 4345302 | Соединительная втулка | 1 |
| 08 | 4379310 | Втулка | 2 |
| 09 | 4192666 | Кольцо | 1 |
| 102 | 4255638 | Гайка | 196 |
| 103 | 2053609 | Башмак грунтозацеп (500G) | 49 |
| 103 | 2052414 | Башмак грунтозацеп (600G) | 49 |
| 103 | 2053495 | Башмак грунтозацеп (700G) | 49 |
| 103 | 2053496 | Башмак грунтозацеп (800G) | 49 |
| 103 | 2053497 | Башмак грунтозацеп (900G) | 49 |
| 103 | 1017202 | Башмак плоский (600F) | 49 |
| 104 | 4659287 | Болт башмак | 196 |
| 104 | 3052408 | Болт башмак (600F) | 196 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
