Крышка (6)<210LCN, 240N> — HITACHI ZX200-3F

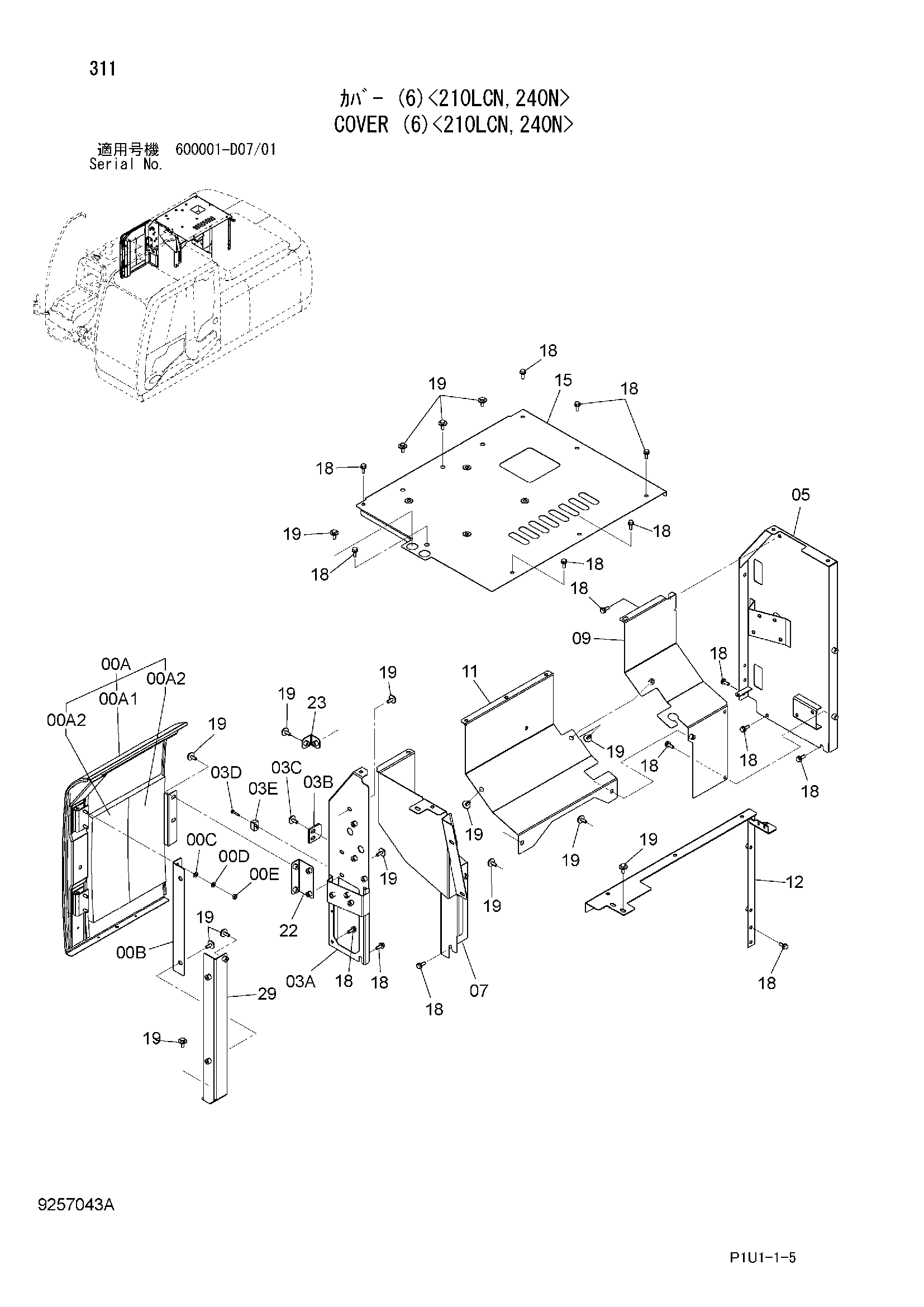

Заводская схема «Крышка (6)<210LCN, 240N>» для HITACHI ZX200-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9275413 | Крышка | 1 |
| 00A | 8106285 | Крышка | 1 |
| 00A1 | 6024203 | Крышка | 1 |
| 00A2 | 4650193 | Резиновая прокладка | 2 |
| 00B | 4665832 | Пластина | 1 |
| 00C | A590110 | Плоская шайба | 4 |
| 00D | A590910 | Пружинная шайба | 4 |
| 00E | J950010 | Гайка | 4 |
| 03 | 9257042 | Крышка | 1 |
| 03A | 7049563 замена: 7054072 | Крышка | 1 |
| 03B | 4638905 | Ограничитель | 1 |
| 03C | J281030 | Болт с шайбой | 2 |
| 03C1 | J901030 | Болт | 1 |
| 03C2 | 4486055 | Шайба | 1 |
| 03D | J260635 | Болт с шайбой | 2 |
| 03D1 | J900635 | Болт | 1 |
| 03D2 | A590106 | Плоская шайба | 1 |
| 03E | 4652573 | Ограничитель | 1 |
| 05 | 7049564 | Крышка | 1 |
| 07 | 7051406 | Крышка | 1 |
| 09 | 7051404 | Крышка | 1 |
| 11 | 7051405 | Крышка | 1 |
| 12 | 7047823 | Опора | 1 |
| 15 | 7051390 | Крышка | 1 |
| 18 | J271030 | Болт с шайбой | 18 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | J281030 | Болт с шайбой | 20 |
| 19A | J901030 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 22 | 9765329 замена: 9768885 | Кронштейн | 1 |
| 23 | 9765330 | Кронштейн | 1 |
| 29 | 8108174 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
