Гидромолот трубопроводы — HITACHI ZX200-3F

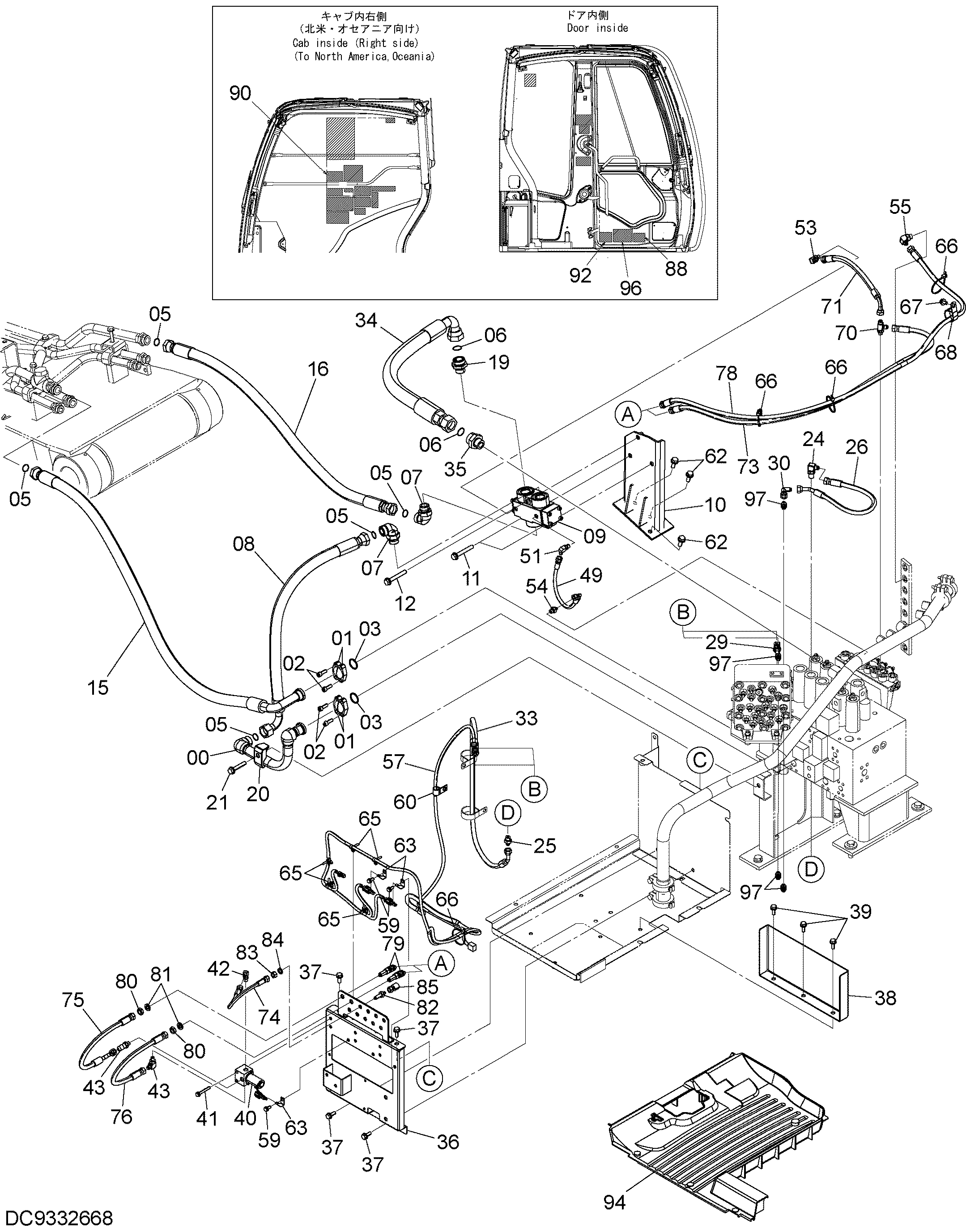

Заводская схема «Гидромолот трубопроводы» для HITACHI ZX200-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100955 | Трубка | 1 |
| 01 | 962453 | Разъёмный фланец | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 8 |
| 03 | 966993 | Уплотнительное кольцо | 2 |
| 05 | 4187328 | Уплотнительное кольцо | 5 |
| 06 | 4187329 | Уплотнительное кольцо | 2 |
| 07 | A853388 | Угловой штуцер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4308148 | Шланг | 1 |
| 09 | 4626057 | Клапан селектор | 1 |
| 10 | 8100958 | Кронштейн | 1 |
| 11 | J271265 | Болт с шайбой | 2 |
| 11A | J901265 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J271290 | Болт с шайбой | 1 |
| 12A | J901290 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 15 | 9263210 | Шланг в сборе | 1 |
| 15A | 4638014 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 3 |
| 16 | 9154207 | Шланг в сборе | 1 |
| 16A | 4275675 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 3 |
| 19 | 4205196 | Адаптер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4190127 | Хомут трубки | 1 |
| 21 | J271270 | Болт с шайбой | 1 |
| 21A | J901270 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 24 | 4208913 | Угловой штуцер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A852133 | Адаптер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4453063 | Шланг | 1 |
| 29 | 4436535 | Датчик давления | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4239976 | Унион S | 1 |
| 33 | 4654406 | Шланг | 1 |
| 34 | 4648391 | Шланг | 1 |
| 35 | A853180 | Адаптер | 1 |
| 35A | 4506429 | Уплотнительное кольцо | 1 |
| 36 | 7053797 | Кронштейн | 1 |
| 37 | J271030 | Болт с шайбой | 4 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | 4645331 | Крышка | 1 |
| 39 | J271030 | Болт с шайбой | 3 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | 4261289 | Клапан SOL | 1 |
| 41 | J260860 | Болт с шайбой | 2 |
| 41A | J900860 | Болт | 1 |
| 41B | A590108 | Плоская шайба | 1 |
| 42 | A852322 | Угловой штуцер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | A852323 | Угловой штуцер | 2 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4470393 | Шланг | 1 |
| 51 | A852322 | Угловой штуцер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 53 | A852323 | Угловой штуцер | 1 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 54 | A852122 | Адаптер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | A852333 | Угловой штуцер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 3111812 | Жгут проводов | 1 |
| 59 | J260820 | Болт с шайбой | 3 |
| 59A | J900820 | Болт | 1 |
| 59B | A590108 | Плоская шайба | 1 |
| 60 | 4190273 | Зажим | 1 |
| 62 | J271235 | Болт с шайбой | 3 |
| 62A | J901235 | Болт | 1 |
| 62B | J222012 | Шайба | 1 |
| 63 | 4683654 | Кронштейн | 3 |
| 65 | 4254600 | Зажим | 5 |
| 66 | 4055312 | Ленточный зажим | 4 |
| 67 | J271020 | Болт с шайбой | 1 |
| 67A | J901020 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 68 | 4190291 | Зажим | 1 |
| 70 | A852423 | Тройник | 1 |
| 70A | 957366 | Уплотнительное кольцо | 1 |
| 71 | 4433962 | Шланг | 1 |
| 73 | 4432639 | Шланг | 1 |
| 74 | 4678896 | Шланг | 1 |
| 75 | 4678894 | Шланг | 1 |
| 76 | 4678895 | Шланг | 1 |
| 78 | 4670735 | Шланг | 1 |
| 79 | 4285863 | Угловой штуцер | 2 |
| 80 | 4202531 | Гайка | 2 |
| 81 | A590914 | Пружинная шайба | 2 |
| 82 | 4248117 | Адаптер | 1 |
| 83 | 4209198 | Гайка | 1 |
| 84 | A590912 | Пружинная шайба | 1 |
| 85 | 4177307 | Унион | 1 |
| 88 | 4656444 | Информационная табличка | 1 |
| 90 | 3108404 | Информационная табличка | 1 |
| 92 | 4472845 | Информационная табличка | 1 |
| 94 | 4654418 | Коврик пола | 1 |
| 96 | 3100948 | Информационная табличка | 1 |
| 97 | A852123 | Адаптер | 4 |
| 97A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
