Рама <210LCN, 240N> — HITACHI ZX200-3F

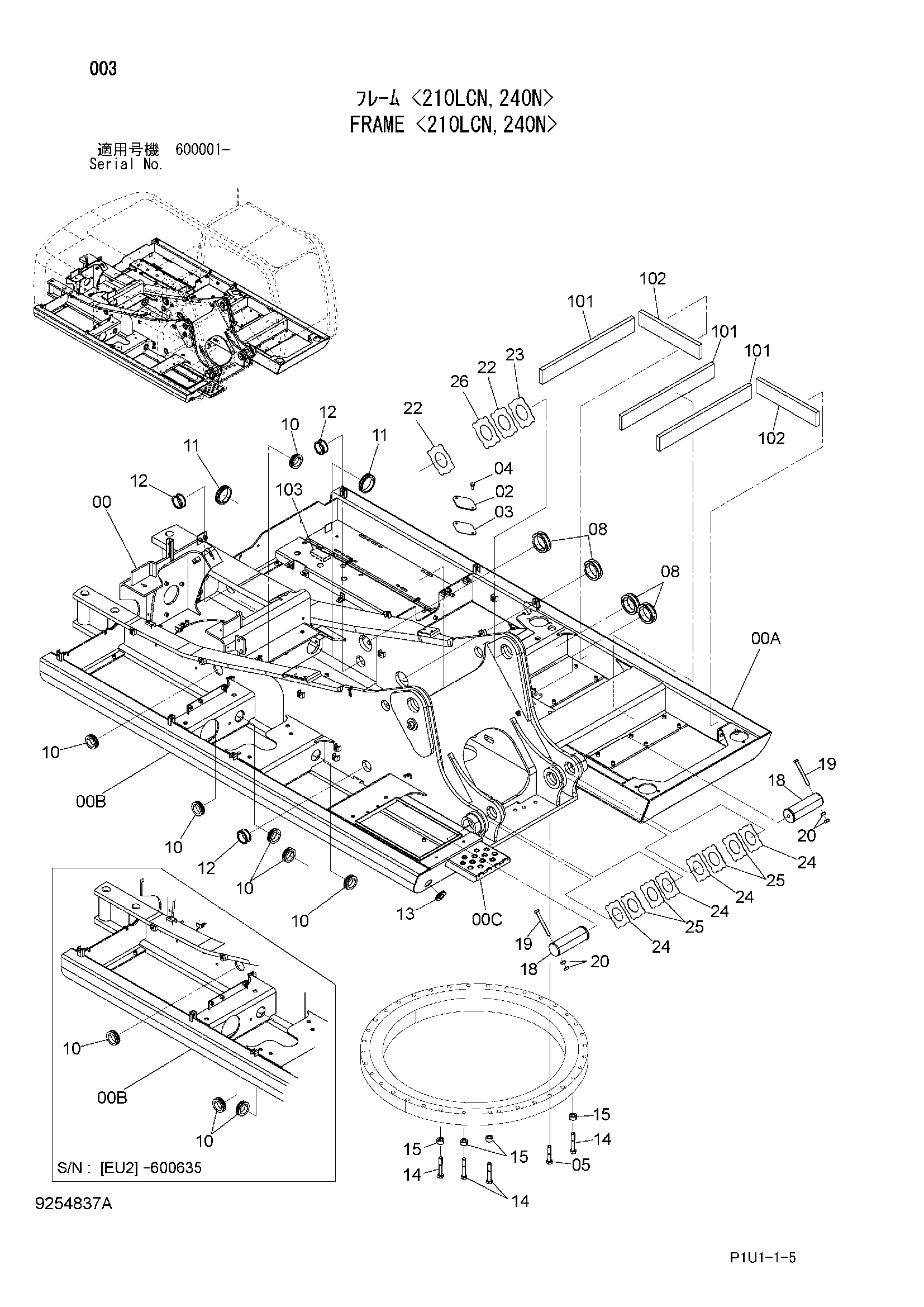

Заводская схема «Рама <210LCN, 240N>» для HITACHI ZX200-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010282 | Рама основной | 1 |
| 00A | 4631260 | Трубка | 1 |
| 00B | 4641808 | Трубка | 1 |
| 00C | 3106194 | Ступень | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J922000 | Болт | 33 |
| 08 | 4191977 | Резиновая втулка | 4 |
| 10 | 4208279 | Резиновая втулка | 7 |
| 10 | 4208279 | Резиновая втулка | 6 |
| 11 | 4345810 | Резиновая втулка | 2 |
| 11 | 4201986 | Резиновая втулка | 2 |
| 12 | 4259340 | Резиновая втулка | 3 |
| 13 | 4654597 | Резиновая втулка | 1 |
| 14 | J922004 | Болт | 4 |
| 15 | 4649152 | Проставка | 4 |
| 18 | 3088573 | Палец | 2 |
| 19 | 4435129 | Стопорный палец | 2 |
| 20 | J950016 | Гайка | 4 |
| 22 | 4444284 | Упорная пластина 1.0mm | 2 |
| 23 | 4444285 | Упорная пластина 2.0mm | 1 |
| 24 | 4444286 | Упорная пластина 1.0mm | 4 |
| 25 | 4444287 | Упорная пластина 2.0mm | 4 |
| 26 | 4460370 | Упорная пластина 1.5mm | 1 |
| 101 | 4656900 | Резиновая прокладка | 3 |
| 102 | 4656901 | Резиновая прокладка | 2 |
| 103 | 4641524 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
