Фильтр линия — HITACHI ZX200-3F

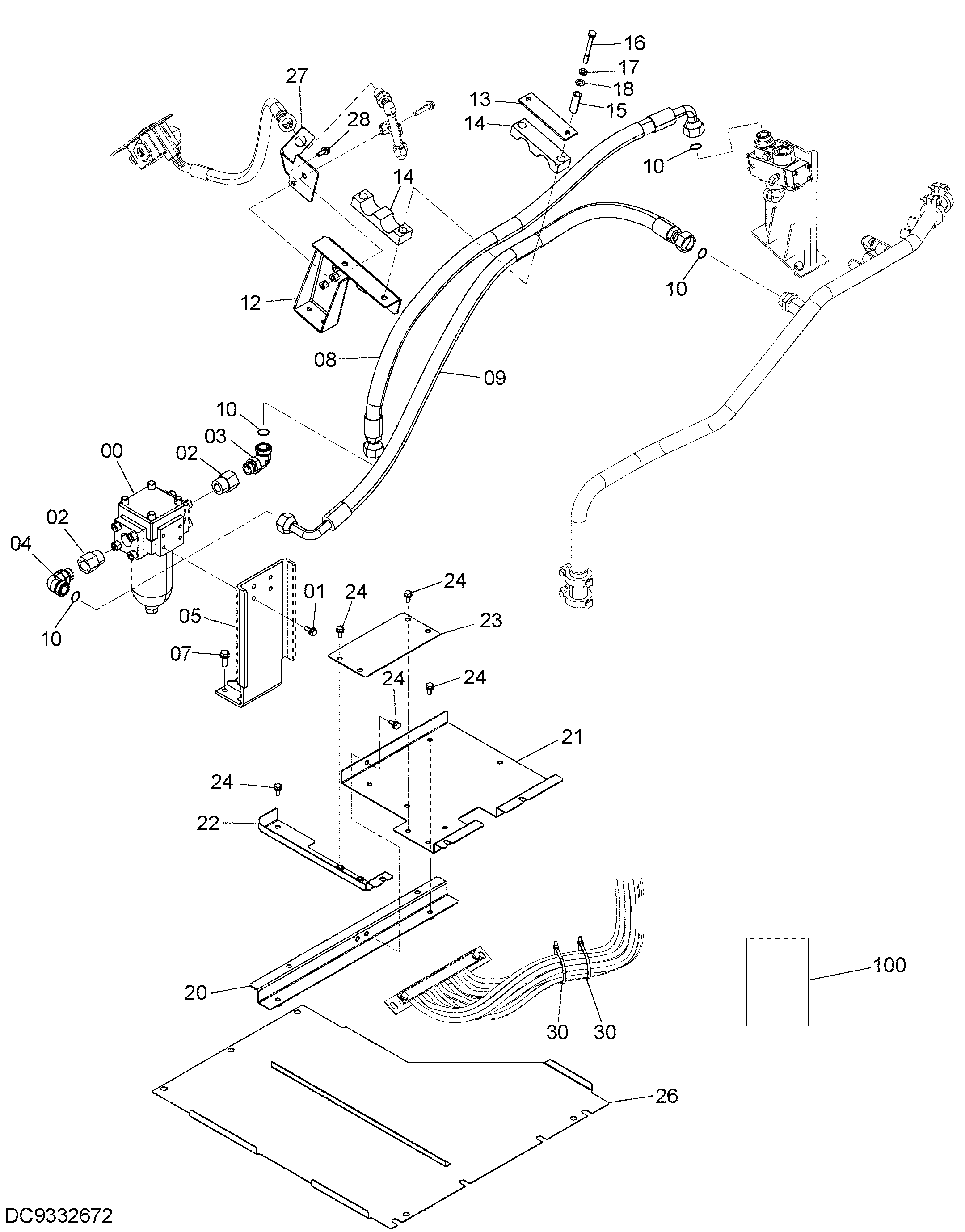

Заводская схема «Фильтр линия» для HITACHI ZX200-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4734057 | Фильтр линия | 1 |
| 00A | 4358407 | Фильтрующий элемент | 1 |
| 00B | A810115 | Уплотнительное кольцо | 1 |
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4304540 | Переходник | 2 |
| 03 | A853380 | Угловой штуцер | 1 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4208474 | Угловой штуцер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 8114446 | Кронштейн | 1 |
| 07 | J271240 | Болт с шайбой | 4 |
| 07A | J901240 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 9293716 | Шланг в сборе | 1 |
| 08A | 4346082 | Шланг | 1 |
| 08B | 4446406 | Защитный кожух | 4 |
| 09 | 9296740 | Шланг в сборе | 1 |
| 09A | 4692760 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 4 |
| 10 | 4187329 | Уплотнительное кольцо | 4 |
| 12 | 8114705 | Кронштейн | 1 |
| 13 | 4675922 | Пластина | 1 |
| 14 | 4675923 | Хомут | 2 |
| 15 | 4462632 | Проставка | 2 |
| 16 | J901202 | Болт | 2 |
| 17 | A590912 | Пружинная шайба | 2 |
| 18 | A590112 | Плоская шайба | 2 |
| 20 | 9769449 | Кронштейн | 1 |
| 21 | 7055466 | Крышка | 1 |
| 22 | 8114629 | Крышка | 1 |
| 23 | 4688605 | Крышка | 1 |
| 24 | J271025 | Болт с шайбой | 7 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 8114187 | Крышка | 1 |
| 27 | 3115395 | Кронштейн | 1 |
| 28 | J271030 | Болт с шайбой | 1 |
| 28A | J901030 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 4323613 | Ленточный зажим | 2 |
| 100 | 2060681 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
